Последней известной конструкцией является ракета «Panzerblitz» 3. На ней вновь применен двигатель от R4/M, вариантов боевой части было несколько. Первоначальная увеличенная фугасная БЧ вскоре была заменена кумулятивной, которая обеспечивала пробивание 120-мм гомогенной брони. По некоторым данным, кумулятивная боеголовка была заимствована у РПГ «Панцершрек», по другим — разработана на основе 75-мм кумулятивного снаряда Hl.Gr.43. Сохранившиеся фотографии подтверждают первую точку зрения. После запуска ракета должна была развить скорость 480 м/с (при использовании пороха, горящего при низком давлении — до 570 м/с). Несмотря на настоятельную нужду в мощном противотанковом средстве этот образец НАР (обозначение R4/HL) не удалось пустить в серийное производство; было изготовлено всего несколько опытных образцов. Ракету должны были запускать со стандартных направляющих НАР R4/M.

Немцы проводили работы по установке НАР «воздух — поверхность» практически на всех образцах бомбардировщиков и штурмовиков. Например, на двухмоторном штурмовике Hs 129В испытывалась подвеска 210-мм ракет W.Gr. 42, 280-мм WK, 70-мм «Panzerblitz 1» и 55-мм «Panzerblitz 2». На Fw 190 различных модификаций число устанавливавшихся серийных и экспериментальных ракет было еще больше.

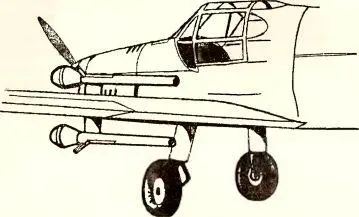

Рис. 151. Установка противотанковых гранатометов «Panzerfaust 100» на самолете Вu 181.

Многоцелевые Fw 190F-8 в опытном порядке оснащались 16 направляющими «Панцерблиц 1», 12–14 «Панцерблиц 2», либо шестью 88-мм ракетами типа «Панцершрек». Тем не менее, несмотря на все ухищрения, в Германии до самого конца войны так и не удалось создать действительно эффективную ракету для обстрела наземных целей. Хотя в экспериментах недостатка не было — в 1945 году с самолетов стали применять даже пехотный реактивный гранатомет одноразового применения «Panzerfaust 100». Трубчатые направляющие РПГ без каких-либо изменений монтировались на простейших крыльевых кронштейнах. Последние наваривали на крылья легкого одномоторного учебного моноплана Вu 181 — совершенно небоевой машины, превращенной таким образом в «штурмовик». Одна направляющая крепилась к верхней поверхности крыла, другая — к нижней. Оборудованный таким образом самолет нес четыре «Панцерфауста». В последние месяцы войны из этих машин была сформирована импровизированная штурмовая авиагруппа, сражавшаяся на Восточном фронте.

Рис. 152. Подвеска ракет R4/M на Me 262А-1Ь.

После окончания второй мировой войны некоторые образцы германских НАР послужили образцами для создания авиационных ракет в ряде стран-победительницах. В особенности это касается R4/M, которые состояли на вооружении чешских ВВС (ими оснащали истребители S.199 — реплика немецкого Bf 109G), а также стали основой для разработки послевоенных американских 69,8-мм НАР «Mighty Mouse».

Необходимо напомнить еще об одном применении реактивного принципа в авиации — пороховых ракетных стартовых ускорителях, используемых для обеспечения взлета или сокращения разбега тяжелых самолетов. По американским данным, первые попытки создания таких систем в Германии начались еще перед войной, однако эти опыты стали лишь прелюдией к закупке в 1939 году в США технологий, созданных Ф. Дж. Мэйлином (F. J. Malin). В Германии наибольшее распространение получили стартовые ускорители конструкции инженера Вальтера, в которых рабочая тяга создавалась «холодным» путем — катализированным разложением 80-процентного пероксида водорода.

Самым надежным двигателем Вальтера стал HWK 109–500, который поддерживал мощность 5 кН в течение 30 секунд после запуска — при 3000 стартов не зарегистрировано ни одного отказа.

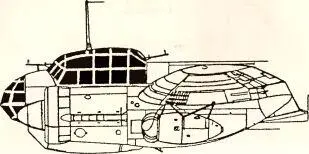

Рис. 153. Ракетные ускорители Ri 202 (HWK 109–500) на бомбардировщике Ju 88А-6.

Вначале ускорители оставались установленными на самолете в течение всего полетного времени, затем они после окончания работы сбрасывались и падали на парашютах на аэродром. Одним из главных достоинств ускорителей Вальтера была возможность многократного применения. Еще один двигатель этого инженера — HWK 109–501 (развивал мощность 10 кН в течение 42 секунд либо 15 в течение 30) был выпущен лишь небольшой серией. Этот ракетный мотор работал на классическом принципе — сжигал двусоставное жидкое топливо.

Твердотопливные (пороховые) стартовые ускорители впоследствии были созданы фирмами WASAG (типы HWK 109–522 и 109–532) и «Schmidding» (109–563 и 109–593). Тяга большинства образцов этих устройств колебалась в пределах 4,903—8,336 кН.

Среди авиационных боеприпасов несколько выделяются образцы, созданные путем установки ракетных ускорителей на бронебойных авиабомбах. Бронебойные бомбы калибром 500—1800 кг, предназначенные для поражения боевых кораблей, были приняты на вооружение ВВС в 1940 году. В ходе их боевого применения выяснилось, что бомба, сброшенная с высоты около 1 километра, не успевает набрать скорость, достаточную для пробивания мощных броневых палуб линкоров и тяжелых крейсеров (до 180–200 мм). А бомбометание с больших высот резко снижало вероятность попадания в малоразмерную подвижную цель, которую представляет собой боевой корабль. Одним из путей решения этой проблемы стало включение в конструкцию авиабомбы ракетного двигателя, который мог увеличить скорость падения до 160 м/с, обеспечивая гарантированное преодоление бронепалубы. Эти бомбы, как и обычные бронебойные, разрабатывались на основе так называемых «толстостенных» цельнолитых авиабомб и обозначались индексом PC.

Чтобы исключить неблагоприятное воздействие нагрева на работу ракетного мотора, что не лучшим образом сказалось бы налетных характеристиках бомбы (в особенности на радиусе действия), конструкторы пошли на уменьшение рабочего давления (15 мегапаскалей вместо обычных 30 для сухопутных ракет). Двигатель был оснащен страховочным вентилем, который поддерживал в нем постоянное давление (в необходимом температурном диапазоне) максимально возможное время. Больше всего известны три образца «ракетных» авиабомб, снабженных ускорителями и по окончании разработки в 1942 году принятых на вооружение: PC 500RS «Pauline», PC 1000RS «Pol» и PC 1800RS «Panther» калибрами соответственно 500,1000 и 1800 кг. По своему устройству все три типа были практически идентичны. Применение этих авиабомб в Средиземном море позволило добиться неплохих результатов.

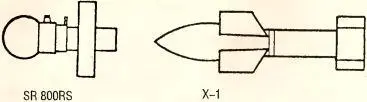

Рис. 154. Управляемые авиабомбы и бомбы с ракетным ускорителем.
