Юрий Ненахов - «Чудо-оружие» Третьего рейха

Первым образцом, пригодным для использования в ВВС, можно считать несколько усовершенствованную сухопутную 210-мм ротационную ракету W.Gr.42. Ее применение в авиации было обусловлено насущной необходимостью. Конструкция пусковой установки являлась импровизированной. Она предусматривала установку стандартной трубчатой направляющей под каждой плоскостью одномоторного истребителя. Крепежные распорки укреплялись в гнездах для крепления подвесных топливных баков. Как и баки, направляющие могли сбрасываться в полете вместе с распорками. Вскоре при атаке немецких истребителей Fw 190, вооруженных этим оружием, на соединение союзных бомбардировщиков во время налета на Швайнфурт (14 октября 1943 года) ракетами было сбито значительное количество «летающих крепостей» В 17. Правда, задача германской ПВО в значительной мере облегчалась тем, что англо-американские бомбардировщики в то время еще не имели истребительного сопровождения. Успешное применение 210-мм реактивных снарядов W.Gr.42 повлекло разработку нескольких образцов подобных ракет (Jagdrakete 42, 210-мм RB «Flugei» и других). Тем не менее ни один из этих проектов так и не был реализован. Вскоре истребители люфтваффе начали применять и 280-мм фугасные ракеты 28 cm WK, направляющие для которых изготовлялись из стальных прутьев и уголков и мало отличались от используемых в «сухопутной» 280/320-мм РСЗО NbW 41.

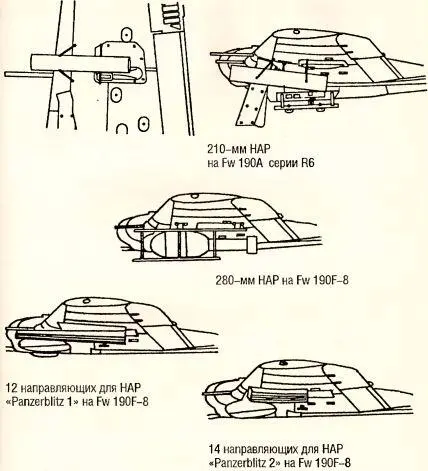

Рис. 148. Варианты ракетного вооружения истребителей Fw 190A-8/F-8.

Направляющими для двух 210-мм НАР оснащались истребители Bf 109G-5—G-14 («полевая модификация» R2), Fw 190А-4 —А-8 («полевая модификация» R6), а также двухмоторные перехватчики Bf 110G-5, G-6 и G-10 («полевая модификация» R2) и другие машины. На Bf 110F-2 в экспериментальном порядке устанавливались четыре направляющие 210-мм ракет.

Существовал ряд более экзотических вариантов пусковых установок. На одном экземпляре двухмоторного истребителя Me 410В-2 в экспериментальном порядке была установлена шестизарядная пусковая установка W.Gr.42 револьверного типа. Вращающийся барабан с ракетами размещался в специальной выемке, устроенной в нижней части фюзеляжа. Установка вела огонь залпами по две ракеты через вырезы по бортам носовой части фюзеляжа. Стрелковое вооружение с самолета снималось. ПУ не была принята на вооружение ВВС, но ее смело можно считать «прародительницей» револьверных установок с крылатыми ракетами ALCM-B, применяемых в конструкции современных американских стратегических бомбардировщиков В 52 и В 1В. Существовали и другие варианты: так, на одном из Fw 190А-8 установили одну направляющую 210-мм ракеты, развернутую в заднюю полусферу. Поскольку перехватчики, как правило, атаковали бомбардировщики противника на пересекающихся курсах, а огонь открывался с предельно малой дистанции, последние оказывались в зоне обстрела весьма малое время. Таким образом, проскочив строй вражеских самолетов, пилот «Фокке-Вульфа» мог, не разворачиваясь, послать им «на прощание» еще одну мощную ракету после чего начать разворот для новой атаки.

280/320-мм ракеты были испытаны на Fw 190A-5/R6 и впоследствии подвешивались под крыльями усовершенствованных машин серии F-8 в количестве от двух до четырех. Направляющие из стальных прутков представляли собой вариант применявшихся на модифицированной армейской РСЗО. Кстати, большие габариты применявшихся подвесок заставили немцев искать другие пути размещения дополнительных топливных баков: на одном из Fw 190А-8 была испытана система, состоявшая из двух обтекаемых баков, установленных над крыльями. Впоследствии такой метод размещения дополнительных резервуаров для топлива был применен на многих послевоенных реактивных машинах, в том числе на всем известных «Лайтнинге» и «Ягуаре».

Перспективным направлением в конструировании неуправляемых авиационных ракет стал проект RhZV 8. 76-мм ракета весом 10,2 кг (масса разрывного заряда 1 кг) развивала скорость до 750 м/с при рассеивании не более 1 /35 от дальности полета. Была снабжена нескладывающимися стабилизаторами размахом 220 мм, а для достижения повышенной точности стрельбы — еще и вспомогательной ротацией. Однако, согласно точке зрения специалистов Министерства авиации, большой размах стабилизаторов стал основным недостатком конструкции, не позволившим широко применять ракету. Под крылом истребителя Bf 110 можно было подвесить только 8 НАР — это количество признали недостаточным. Поэтому дальнейшие работы сосредоточились на создании ракеты со стабилизаторами, раскрывающимися в воздухе.

Ракета R4/M «Orkan» («Смерч») стала наиболее удачным разработанным в рамках данной концепции образцом вооружения, который выпускался в больших сериях до самого конца войны. Полный успех ракеты (создана консорциумом фирм «Heber-Osterode» и «DWM Lübeck», стал следствием весьма детальных баллистических исследований, опытов по повышению точности стрельбы и анализа факторов, вызывающих рассеивание ракет после их запуска с направляющей. Экспериментальным путем была также найдена наименьшая масса разрывного заряда, необходимая для достижения высокой вероятности уничтожения вражеского бомбардировщика (около 400 граммов пентрита или гексогена).

НАР весом 3,85 кг (0,52 кг взрывчатки в боевой части) имела калибр 55 мм и общую длину 812 мм. Разгонный заряд (0,815 кг) сообщал ракете максимальную скорость 525 м/с. На курсе ракету удерживали 8 раскрывающихся стабилизаторов размахом 242 мм. Поскольку НАР со сложенным оперением могла запускаться с простейшей (например, трубчатой) направляющей, на подкрыльевых узлах подвески реактивного истребителя Me 262 удалось разместить до 24 ракет R4/M. К апрелю 1945 года таким образом оборудовали 60 машин (шесть из них несли 48 ракет, установленных в два яруса).

В начале 1945 года было заказано 25000 ракет R4/M. Реально произведено до 12000, однако в авиационные части попало только ограниченное количество НАР. В ходе боев с их применением (в самом конце войны) по соединениям союзных бомбардировщиков выпущено около 2500 ракет — в большинстве своем с хорошими результатами. Значительное количество серийных ракетных двигателей было использовано в разработке других типов НАР — «Orkan» (класса «воздух — воздух»), «Panzerblitz» («воздух — поверхность», противотанковая) и т. д.

Аналогичная концепция легла в основу 55-мм ракеты «Schlange» («змея»). При общей массе 3,5 кг разрывной заряд ее БЧ весил 0,5 кг. Разгонный заряд (три цилиндрические шашки длиной 380 мм) весом 0,69 кг сообщал ракете скорость 450 м/с. НАР оснащалась шестью раскрывающимися стабилизаторами. Сведения о якобы имевшем место боевом использовании этого образца вооружения являются ошибочными. В опытном порядке перехватчики оснащались 65-мм неуправляемыми ракетами RZ 65: двухмоторный Bf 110V19, созданный на основе самолета серии F-2, нес 12 этих НАР, размещенных в трубчатых направляющих в два яруса: 7 в верхнем и 5 в нижнем. Блок ракет крепился к фюзеляжу под центропланом. Второй вариант предусматривал установку единственной направляющей под углом 90 градусов к продольной оси самолета. Пробовали оснащать этими ракетами и одномоторные Fw 190А-3/U2, однако дальше экспериментов дело не пошло: RZ 65 не применялись в боевых действиях.
