После окончания войны сохранились только фильмы, запечатлевшие испытания торпед в начале 1941 года в Пеенемюнде-Цинновиц и аналогичные опыты в Радоме (сентябрь 1942 года). Полученные результаты оказались неудовлетворительными, так как складной щуп оказался ненадежным, а решение всех выявленных проблем требовало сложных и длительных работ. По этой причине дальнейшие работы были приостановлены, а проект закрыт.

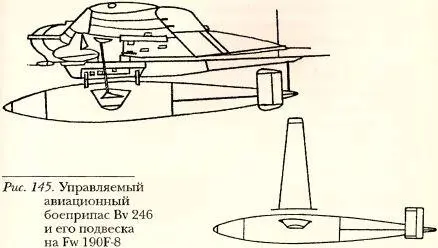

Рис. 145. Управляемый авиационный боеприпас Bv 246 и его подвеска на Fw 190F-8.

«Блом унд Фосс» спроектировала и несколько других любопытных проектов, например, радиоуправляемую торпеду Bv 246 «Hagelkorn» («Градина»). Эта конструкция снабжалась несущими плоскостями большого размаха и двухкилевым хвостовым оперением. Длина корпуса достигала 3530 мм, диаметр — 540 мм. Последняя предполагалась к использованию на тяжелых истребителях-торпедоносцах Fw 190A-5/U-15. Боеприпас подвешивался к стандартному узлу ЕТС 500, а его крыло большого размаха соединялось с крылом самолета специальными штангами. Однако в связи тем, что был выпущен только один опытный образец этой машины, новое оружие в боевых условиях не применялось. Впоследствии Bv 246 предполагалось оснащать новейшие истребители-бомбардировщики Fw 190F-8 и штурмовики Fw 190G-8, а также все имевшиеся типы торпедоносцев, но эти намерения остались нереализованными.

Кроме того, «Блом унд Фосс» создала опытный образец самонаводящегося оружия LT 10 (от термина Lufttorpedo — авиационная торпеда), представлявшего собой двухступенчатую планирующую торпеду с автономным управлением. Под армейским обозначением LT 950 или «Friedensengel» («Ангел мира») она готовилась к принятию на вооружение в конце войны. При подлете на заданное расстояние от цели на воду сбрасывалась вторая ступень — стандартная 457-мм авиационная торпеда LT 1. Боеприпас мог устанавливаться на одномоторных Fw 190A-5/U-15 и других типах торпедоносцев.

Остались незавершенными и другие проекты. В 1941 году в фирме «Rheinmetall-Borsig» проводились работы над управляемой противокорабельной ракетой авиационного базирования (возможно, выполненной по схеме планирующей бомбы) «Мах». Ее запланированные тактико-технические характеристики неизвестны, а сам проект не преодолел стадии предварительных проработок и был закрыт в том же году.

КБ фирмы «Хеншель» еще в начале 1945 года развернуло работы по созданию нового образца управляемой ракеты класса «воздух — поверхность», получившей наименование «Zitterrochen» («Электрический скат»). Конструкция, разработанная профессором Вагнером, подверглась испытаниям в аэродинамической трубе AVA в Геттингене — испытания проводил доктор Фепль (Voepl). Результаты экспериментов, осуществленных на скоростях до М=1,5, оказались весьма обнадеживающими. Однако дальнейшие работы были прекращены в связи с поражением Германии.

После войны в ряде стран продолжились опыты с трофейными управляемыми боеприпасами класса «воздух — поверхность». Например, в Чехословакии развернулись испытания трофейных Hs 293А-1. Поскольку национальные ВВС не располагали самолетами, способными поднять в воздух тяжелую управляемую бомбу, один бомбардировщик Не 111 был передан Чехословакии болгарской авиацией. Программа испытаний получила обозначение Р-16; в 1948 году «Хейнкель-111» провел пуски тридцати Hs 293 (в том числе 10 без системы дистанционного управления), а также нескольких корректируемых авиабомб FX 1400 и PC 1400. В ноябре 1949 года делегация чехословацких специалистов посетила СССР где получила информацию о том, что в этой стране опыты с Hs 293 прекращены. Ознакомившись с положением в советских КБ, отвечающих за разработку управляемого авиационного оружия, чехи сочли бесперспективной дальнейшую реализацию программы Р-16. Последняя была официально закрыта 17 апреля 1950 года.

В отличие от огромного количества разрабатываемых систем классов «земля — воздух» и «воздух — воздух», работы по проектированию управляемых ракет «воздух — поверхность» (в особенности противотанковых), шли в значительно более скромных масштабах. Наиболее проработанной конструкцией ПТУР стал образец, возникший на основе измененного проекта авиационной ракеты Х-4 и первоначально предназначенный для вооружения летательных аппаратов.

Работы над ракетой Х-7 «Rotkaeppchen» («Красная шапочка») в 1943 году начал доктор Макс Крамер (Мах Kramer). В своем проекте он использовал весь позитивный опыт, накопленный при создании управляемой авиационной ракеты Х-4, которая в то время представляла собой бесспорный «потолок» мировой конструкторской мысли в этой области. Необходимо добавить, что еще в 1941 году фирма BMW организовала разработку собственного проекта ПТУР (за невероятно низкую стоимость НИОКР, достигшую всего 800 тысяч марок), однако компетентные инстанции отвергли проект за ненадобностью.

Исходя из небольших размеров (калибр 140 мм, длина 0,79 метра) и веса (9,2 кг), маршевый двигатель сделали твердотопливным. ТРД, получивший обозначение 109–506, разработала фирма WASAG. Мотор работал на 3–3,5 кг порохового заряда, используемого по двойному назначению: быстро сгораемый порох применялся в стартовой ступени (тяга 626 Н в течение 2,5 секунд), основной, медленно горящий заряд второй ступени развивал тягу около 49 Н в течение 8–8,5 секунд.

Кумулятивная боевая часть пробивала 200-мм гомогенную броню. При скорости 98—100 м/с ракета могла поражать цели на максимальной дистанции до 1200 метров. В опытном порядке четыре ракеты Х-7 устанавливали под крылом истребителя-бомбардировщика Fw 190F-8, на пилонах, аналогичных применяемых для Х-4 класса «воздух — воздух» (см. ниже).

Снаряд наводили на цель трехточечным методом, ракетой управляли с помощью команд, посылаемых по проводам с использованием оптического контроля траектории. Провода (стальной одножильный кабель диаметром 0,18 мм) наматывались на катушки, прикрепленные к за-концовкам крыльев. Аппаратура управления ПТУР состояла из порохового гироскопа, коммутатора, поляризованных реле и органов маневра, размещенных на эксцентрично размещенном крыле (вес бортовой аппаратуры достигал 0,9 кг). По данным, приведенным в литературе, ракета вращалась во время полета (с целью уменьшения влияния конструктивных и производственных дефектов и возможной эксцентричности тяги). Но, принимая во внимание несимметричность оперения ПТУР, информация о стабилизации Х-7 методом ротации представляется недостоверной.

В фирме «Ruhrstahl Brackwede» изготовили около 300 экземпляров этих ракет, часть которых израсходовали в ходе испытаний (пуск ПТУР Х-7 с борта тяжелого истребителя Fw 190 оказался малоэффективным). Основная часть была обнаружена после войны в знаменитой «пещере Алладина» под Штольбергом (Гарц). Серийное производство на заводах «Mechanische Werke Neubrandenburg» и «Arntzenwerke Brackwede» развернуть уже не удалось; после 1945 года этот проект в других странах стал основой для конструкций управляемых противотанковых ракет первого поколения.
