Подобно Х-7 была устроена схема ПТУР «Rumpelstilzchen» (злой дух из германского фольклора), разработанной фирмой AEG. Весьма интересной была попытка наведения ракеты по лазерному лучу; фокусируемому от четырех разных источников света (система «Kerze»). Для проведения опытных стрельб было изготовлено около 100 экземпляров этих ракет — в ходе испытаний ракеты выпускались только с наземных ПУ, запланированные стрельбы с самолетов закончились совершенно неудачно. Еще до завершения работ по созданию ПТУР проект, руководимый доктором Клюгом (Klug), был закрыт.

Такая же судьба постигла проект противотанковой управляемой ракеты «Pfeifenkopf» («Стручок перца»), которая должна была оснащаться телевизионной головкой «Falke» («Сокол») для облегчения визуального контроля траектории. В ходе испытаний, проведенных в конце 1944 года в Штаргарде, был достигнут заметный успех — 25-килограммовая ПТУР покрыла расстояние около 100 метров со средней скоростью 105–107 м/с. Запланированные опыты пуска ракет с самолета не были проведены, а в начале следующего года работы над ними прекратились.

Последний известный проект ПТУР сходной конструкции получил наименование «Steinbock» («Козерог»). Ракета должна была оснащаться инфракрасной головкой самонаведения. Неизвестно, дошли ли работы над ней хотя бы до стадии постройки лабораторной модели.

Значительно меньше усилий, чем при работе с ракетами класса «воздух — поверхность», было затрачено на создание другого типа авиационных управляемых ракет, служащих для борьбы с самолетами противника. Причин такого пренебрежения столь эффективным средством ведения воздушного боя много, и все они имели самые роковые последствия для германских ВВС, особенно с учетом всесокрушающей силы бомбардировок рейха авиацией союзников в 1943—45 годах.

Наиболее проработанной конструкцией, одобренной для серийного производства, стала ракета Х-4 с ЖРД, созданная под руководством доктора Макса Крамера (Мах Kramer) в фирме «Ruhrstahl» в Бракведе.

Доктор Крамер начал работы по конструированию управляемого оружия еще в 1938 год); когда в лабораториях института DVL (Германский авиационный исследовательский институт в Берлин-Адлерсхофе), разработал 250-килограммовую управляемую авиабомбу. Для осуществления управления бомбой он использовал систему оснащенных электромагнитным приводом спойлеров собственной конструкции. Дальнейшие работы, переведенные в фирму «Руршталь», привели к созданию известной корректируемой авиабомбы «Fritz» (Х-1) или DVL 334, успешно применяемой с лета 1943 года против надводных целей на Средиземноморье.

Крамер использовал эту, несколько модифицированную систему наведения и при разработке своих последующих проектов. Команды оператора передавались по радио либо проводам. Цель и летящий объект контролировались оптически — наведение осуществлялось методом «трех точек».

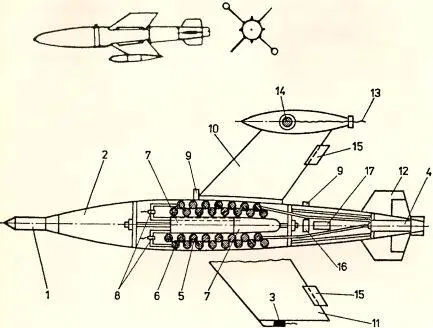

Рис. 146. Внешний вид и устройство управляемой ракеты Х-4: 1 — взрыватель; 2 — боевая часть; 3 — трассер; 4 — жидкостный ракетный двигатель; 5 — бак с окислителем; 6 — топливный бак; 7 — баллон со сжатым воздухом; 8 — вентили; 9 — узлы подвески; 10 — вертикальное крыло; 11 — горизонтальное крыло; 12 — стабилизаторы; 13 — кабель системы дистанционного управления; 14 — катушка; 15 — рули; 16 — управляющий гироскоп; 17 — аккумуляторная батарея.

Лабораторные исследования новой ракеты развернулись в начале 1942 года, собственно разработка — в июне 1943-го. В это время фирма BMW, наконец, создала окончательную версию силовой установки. Ракетный двигатель BMW 109–548 — один из наименее востребованных в годы войны образцов ЖРД, имел очень интересную конструкцию.

Принимая во внимание общие габариты ракеты и необходимое для ее наведения время работы двигателя (около 22 секунд), она оснащалась пневматической системой подачи топлива. Необходимое рабочее давление обеспечивал сжатый воздух (всего около 0,3 кг), выходивший из двух изолированных баллонов после открытия пиротехнических вентилей.

Вокруг баллонов со сжатым газом концентрически размещались спирально обвивающиеся резервуары с топливом (внутренний резервуар, образованный 13 витками трубки с 22-миллиметровым каналом вмещал 1,8 кг вещества Tonka-250) и окислителем (внешний ряд спирали — 14 витков трубки диаметром 28 мм, вмещающий 6,7 кг вещества Salbei). Компоненты топлива вытеснялись из резервуаров с помощью герметичных поршней: горючее поступало непосредственно в камеру сгорания, окислитель вначале проходил систему охлаждения. Последняя представляла собой 16 витков трубки, размещенных вокруг внешней поверхности камеры сгорания. Использованная комбинация топлива (Топка 250/Salbei) была самовоспламеняющейся, горение смеси проходило при давлении 2,94 МПа. Ракетный двигатель в ходе работы развивал тягу 1,37 кН в течение 22 секунд.

Другой характерной чертой конструкции являлось использование 24 кг пластической взрывчатки в боевой части ракеты. ВВ под названием Nipolit поставлялось фирмой WASAG. В его составе использовалась смесь пентрита, дигликоля и нитроцеллюлозы с отличными детонирующими качествами.

Система управления «Dusseldorf-Detmold» была разработана фирмой «Telefunken». Команды, с помощью которых оператор управлял маневром, передавались на борт Х-4 по изолированному кабелю (диаметр 0,2 мм, общая длина — 5500 метров), разматывавшемуся с установленных на законцовках двух крыльев катушек (размах — 725 мм). Вторая пара крыльев несла на оконечностях трассеры для облегчения наблюдения за ракетой в полете. Органы управления (четыре спойлера) размещались на рулях, укрепленных в хвостовой части веретенообразного корпуса. Гироскоп с коммутатором команд (ракета во время полета вращалась вокруг своей оси со скоростью 60 об/мин) и электрическая 24-вольтовая батарея были размещены внутри корпуса, в свободном пространстве между баками и камерой сгорания. На конечном участке траектории управление принимала акустическая система наведения «Donge», а боевая часть инициировалась с помощью акустического неконтактного взрывателя «Meise», на дистанции примерно 7 метров от цели. Для возможного использования во внимание принимались и другие системы: «Madrid», «Kranich», «Luchs» и т. д. Изучалась перспектива применения радиокомандной системы управления «Kran-Walzenbrigg».

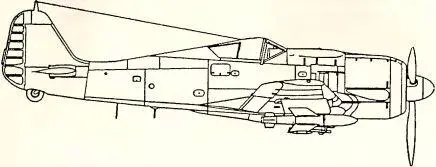

Рис. 147. Подвеска ракет Х-4 под крылом Fw 190А 8.

Первые успешные испытания были предприняты в августе 1944 года. При пусках с наземных ПУ была достигнута дальность полета до 3500 метров, при использовании с самолета — до 5500 метров. Ракетой Х-4 должны были вооружаться тяжелые истребители Fw 190, Ju 88, Ju 388 (по две направляющие), а также реактивный Me 262 (четыре). Масса ракеты составляла 60,5 кг.
