При разработке противокорабельных авиационных боеприпасов пытались применить и иные типы движителей. Так, опытная торпеда LT 1200 (калибр 533 мм), созданная на основе проекта «Steinwal», предназначенного для вооружения подлодок, использовала парогазовый двигатель системы Вальтера (см. главу «Подводные лодки»). Масса снаряженной торпеды составляла 1295 кг (300 кг приходилось на заряд В В и запас топлива — маловодной перекиси водорода), длина корпуса — 5,57 метров. Сброшенная с высоты 30–70 метров (скорость самолета-носителя должна была равняться 360 км/ч) торпеда развивала ход до 46 узлов; радиус действия составлял 2500 метров. В связи с перебоями в поставках пергидроля LT 1200 не была принята на вооружение ВВС.

К авиационному вооружению в полной мере можно отнести многочисленные образцы радиолокаторов, разработка которых осуществлялась в Германии с конца 30-х годов. Поисковые радарные системы использовались в ВВС двояко: на дальних морских бомбардировщиках и разведчиках (с целью обнаружения неприятельских конвоев) и на ночных истребителях — для эффективного перехвата самолетов противника в темное время суток. Как и все прочее авиационное радиооборудование, радары обозначались индексом FuG (от термина Funkgeraet — радиостанция).

Фактически эффективная борьба с вражескими ночными бомбардировщиками стала возможной лишь с принятием в 1942 году на вооружение люфтваффе надежных радаров. Их прародителем был теплопеленгатор, установленный в 1940 году на двухмоторных ночных истребителях Do 17Z-10, а впоследствии и на самолетах других типов, в том числе Bf 110D-1 /U1 и Е-1/U-l. Это устройство, прозванное «сапожной колодкой», улавливало горячие выхлопные газы летящего впереди самолета. Пеленгатор устанавливали в носовой части фюзеляжа, а его данные отображались на небольшом экране, смонтированном за левой частью лобового остекления кабины. Система была проста и достаточно надежна, но обладала существенным недостатком: с ее помощью было невозможно распознавать характеристики и принадлежность обнаруженного летательного аппарата. Летчик сам принимал решение, атаковать цель или нет. По этой причине теплопеленгаторы вскоре повсеместно заменили на РЛС: на двухмоторных самолетах их обслуживал стрелок-радист, выполнявший обязанности оператора.

Первыми на тяжелые истребители начали устанавливать радар Fu G 202 «Liechtenstein» ВС с рабочей частотой 490 МГц и эффективной дальностью обнаружения до 4 км. В конце 1942 года появился усовершенствованный радиолокатор FuG 212 «Liechtenstein» CF (частота 91 МГц, дальность действия до 6 км). Обе эти системы позволили резко активизировать борьбу с английскими ночными бомбардировщиками (американцы, как правило, бомбили в дневное время). Проанализировав рост потерь, союзники пришли к правильному выводу о применении противником РЛС и в 1943 году начали активно использовать пассивные помехи — тучи разбрасываемых с самолетов дипольных отражателей из алюминиевой фольги (система «Window»). На эти нужды тратилось столько алюминия, что практичные немцы немедленно организовали кампанию по его сбору и переработке. Тем не менее немецкие РЛС удалось практически заблокировать: облака полосок фольги закрывали цели своеобразной «дымовой завесой», отражая радарные импульсы и не позволяя обнаруживать бомбардировщики в ночной тьме. Ночной налет на Гамбург 24 июля 1943 года, в ходе которого англичанам удалось полностью дезориентировать немецкие РЛС, показал действенность системы пассивных помех.

Положение спас лишь появившийся в конце 1943 года новый образец радара: FuG 220 «Лихтенштейн» SN-2 модификаций А и В. Рабочая частота этой системы составляла 91 МГц, дальность действия — до 5 км, но главное его достоинство заключалось в возможности селекции появившихся на экране целей. После того, как английская разведка сумела захватить исправный истребитель Ju 88R-1 с радаром FuG 220, на немецких самолетах стали устанавливать РЛС с двумя рабочими диапазонами во избежание «забивания» радиопомехами ее работы. Максимальная дальность действия составила 10 км. Первоначально в качестве опоры для них монтировали Х-образные «оленьи рога», на которых антенны устанавливали под углами 30, 45 и 90 градусов от вертикали, а на последних FuG 220 SN-2 ставили компактные одноштыревые антенны. Иногда эти радары устанавливали в комбинации с пеленгаторами С-1. FuG 220 были мало подвержены воздействию «Window».

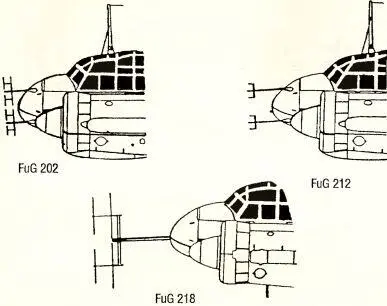

Рис. 155. Ранние образцы радаров на ночных истребителях Ju 88С-6.

Пожалуй, наиболее распространенной РЛС, применяемой на ночных истребителях, стала FuG 217. Ее габариты, система настройки и отображения данных на экране позволяла устанавливать радар даже на одноместных машинах (в особенности на мощном Fw 190). Локатор мог оборудоваться двумя различными типами антенн. Первый представлял собой компактные штыревые антенны, крепившиеся блоками по три перед лобовым щитком кабины, позади кабины — перед вертикальным оперением, под корневой частью правого крыла и блоками по четыре — на верхней поверхности обоих крыльев. Антенны второй разновидности выполнялись в виде «оленьих рогов» (Hirschhorn). На левом крыле устанавливали две антенны в горизонтальной плоскости, на правом — в вертикальной (одна над крылом, вторая— под ним). В конце 1944 года на истребителях ставили новые радиолокаторы FuG 218 «Neptun» V или R, а в следующем году на ограниченном количестве самолетов смонтировали новые, наиболее совершенные РЛС FuG 240 «Berlin» N-la. Последние оснащали антеннами как старого типа «утренняя звезда» (Morgenstern), так и нового — помещенные по английскому образцу внутрь радиопрозрачного обтекателя, что, разумеется, резко снижало аэродинамическое сопротивление.

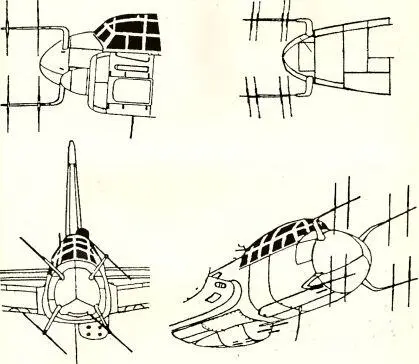

Рис. 156. Антенна радара FuG 220 типа «Оленьи рога» (на ночном истребителе Ju 88G-1).

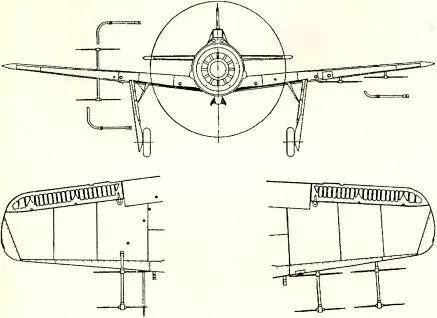

Рис. 157. Антенны радара FuG 217 типа «Оленьи рога» на Fw 190А-5.

В начале 1945 года разрабатывался вариант FuG 240, предназначенный для кругового обзора, помещенный внутрь дисковидного обтекателя. Последний с помощью пилона устанавливался сверху фюзеляжа тяжелого истребителя. Нетрудно увидеть в этой новинке предтечу современных антенн самолетов дальнего радиолокационного обнаружения (в частности, американской системы AWACS).

В числе прочего оборудования на двухмоторных перехватчиках устанавливали так называемый антирадар FuG 227 «Flensburg», то есть детектор, предназначенный для улавливания излучения антенн РЛС H2S английских ночных бомбардировщиков и истребителей. Это устройство распознавало излучение радиолокаторов на дистанции до 65 км. Подобные устройства в основном применялись в период массового использования противником упомянутой системы «Window», когда работа существовавших типов РЛС оказалась блокированной помехами. Тогда разочарованным немцам пришлось применить тактику «Wilde Sau» («Дикий кабан») — свободную охоту групп истребителей за машинами противника с применением прожекторов и осветительных ракет. Для повышения эффективности тактики часть истребителей была оснащена такими детекторами, разработанными на основе морских «Metox» и «Naxos» (применялись на подводных лодках), однако большого распространения последние не получили.
