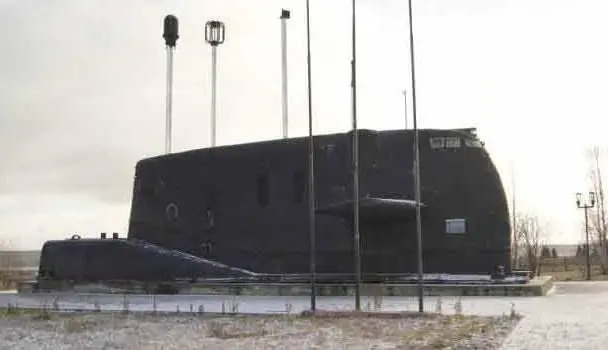

Ограждение рубки ПЛАРБ проекта 667А.

(г. Красавино, Великоустюгский район, Вологодская область)

Памятник Сергею Преминину

г. Гаджиево

(Мурманская область)

г. Красавино

(Вологодская область

Мемориальная доска матросу Н.Л.Смаглюк, погибшему на ПЛА К-219 на здании средней школы с. Дибривск (Беларусь).

Мемориальная доска моряка-подводника И.К.Харченко.(Киевская область, г. Ирпень)

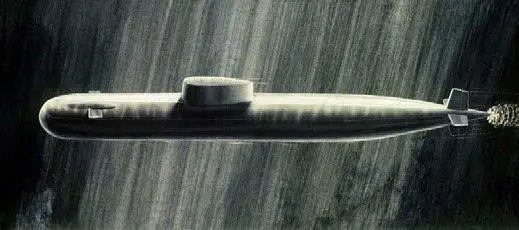

Большая атомная подводная лодка третьего поколения К-278 — единственная атомная подводная лодка проекта 685 «Плавник». К-278 принадлежит абсолютный рекорд по глубине погружения среди подводных лодок — 1027 метров. 16 марта 1976 года К-278 зачислена в списки кораблей ВМФ СССР как Крейсерская подводная лодка. 22 апреля 1978 года заложена на стапеле цеха № 42 ПО «Севмашпредприятие» в городе Северодвинске. 30 мая 1983 года торжественно выведена из цеха, а 3 июня спущена на воду. С июля по август на подводной лодке проводились швартовые испытания. В августе поднят Военно-Морской флаг, подводная лодка приступила к ходовым испытаниям. 28 декабря 1983 года подписан приёмный акт и К-278 вступила в строй. 18 января 1984 года включена в состав 6 Дивизии 1 флотилии атомных подводных лодок Краснознаменного Северного флота.

Тактико-техническое задание на проектирование опытной лодки с повышенной глубиной погружения было выдано ЦКБ-18 в 1966 году. Процесс проектирования закончился только в 1974 году. Из-за повышенной глубины погружения материалом прочного корпуса был выбран титановый сплав 48-Т с пределом текучести около 720 МПа. Применение титана позволило существенно уменьшить массу корпуса. Она составила всего 39 % от нормального водоизмещения, что не превышало соответствующий показатель других атомных подводных лодок. Опыт, полученный при создании этой подводной лодки, предполагалось использовать для создания проекта глубоководных лодок пригодных для серийной постройки. Проект получил номер 685, шифр «Плавник».

В Северодвинске были построены три специальные док-камеры, одна из которых имела диаметр 5 м и длину 20 м, другая, соответственно, 12 и 27 и третья-15 м и 55 м. В первой из камер создавалось давление 400 кгс/см 2при разовой нагрузке и 200 кгс/см 2— при циклической нагрузке. Вторая док-камера имела рабочее давление 200 кгс/см 2и третья-160 кгс/см 2. В них проходили испытания масштабных, полунатурных и натурных отсеков подводной лодки, осуществлялась экспериментальная проверка статической, циклической и динамической прочности конструкций.

Конструктивно подводная лодка была двухкорпусной, одновальной. Тщательно отработанные внешние обводы легкого корпуса снижали гидродинамическое сопротивление, что благоприятно сказалось на скоростных качествах атомохода. Прочный корпус имел достаточно простую конструкцию. В средней части цилиндр диаметром 8 метров, который в носовой и кормовой оконечностях сопрягался с усеченными конусами, заканчивающимися сферическими переборками. Угол сопряжения цилиндра и конусов не превышал 5 градусов.

Балластные цистерны находились внутри прочного корпуса. Для экстренного (в течение 20–30 секунд) создания положительной плавучести на больших глубинах при поступлении внутрь лодки забортной воды была установлена система продувания балласта одной из цистерн средней группы при помощи пороховых газогенераторов. Носовые горизонтальные рули выдвижные. Было решено отказаться от торпедопогрузочного люка и прочной рубки. Вход в лодку осуществлялся через ВСК (всплывающую спасательную камеру). Всё это позволило свести к минимуму число отверстий в прочном корпусе. Легкий корпус также был выполнен из титановых сплавов и состоял из 10 безкингстонных систем главного балласта, носовой и кормовой оконечностей, проницаемых частей и ограждения выдвижных устройств. Ниши торпедных аппаратов, вырезы под носовые горизонтальные рули, шпигаты были оснащены щитовыми закрытиями. Лёгкий корпус был облицован резиновым противогидроакустическим покрытием. Прочный корпус был разделен на семь отсеков:

1-й — торпедный, разделённый двумя палубами. На верхней палубе размещались казённые части ТА, торпедные стеллажи и часть аппаратуры связи, а на нижней — аккумуляторная батарея на 112 элементов;

2-й — жилой, разделённый двумя палубами. Вверху были расположены кают-компания, камбуз и санитарно-бытовые помещения, внизу каюты личного состава. В трюме размещались провизионная кладовая, ёмкости с пресной водой и электролизная установка;

3-й — центральный пост, разделённый двумя палубами, на верхней из которых были расположены пульты управления главного поста и вычислительный комплекс, а на нижней находился аварийный дизель-генератор;

4-й — реакторный. В нём располагалась паропроизводящая установка со всем оборудованием и трубопроводами первого контура;

5-й — отсек вспомогательных механизмов, обеспечивающих функционирование системы охлаждения;

6-й — турбинный отсек. В его диаметральной плоскости располагался главный турбозубчатый агрегат, а по бокам — два автономных турбогенератора и два главных конденсатора;

7-й — кормовой. По нему проходила линия главного вала и размещались приводы рулей.

Второй и третий отсеки ограничивались поперечными переборками, рассчитанными на давление до 40 кгс/см 2(«отсеки-убежища» или «зона спасения»). Постройка лодки велась блочным методом. Каждый готовый блок проходил всесторонние испытания в ДОК-камерах. Подводная лодка имела систему воздушно-пенного и объёмного химического пожаротушения. Фактически лодка была аналогом АПЛ проекта 945, но без бульбового обтекателя на кормовом оперении. Главная энергетическая установка состояла из водо — водяного реактора ОК-650Б-3 с тепловой мощностью 190 МВт с четырьмя парогенераторами, главным турбозубчатым агрегатом мощностью на валу 43000 л.с. и двух автономных турбогенераторов мощностью по 2 МВт каждый. Для предотвращения аварийного поступления забортной воды внутрь прочного корпуса была применена двухконтурная система теплообменных аппаратов главной энергетической установки и бортового оборудования. В первом контуре охлаждения циркулировала пресная вода с отводом тепла в два забортных водо — водяных охладителя. Кроме того, имелась и резервная энергетическая установка, состоящая из аварийного дизель — генератора ДГ-500 мощностью 500 кВт и группы аккумуляторных батарей, расположенной в первом отсеке. На концах горизонтального оперения, в двух водонепроницаемых капсулах находились электродвигатели мощностью по 300 кВт каждый, приводящие в движение винты. При помощи этого резервного движителя лодка могла развивать скорость до 5 узлов.
