Основные характеристики :

Размах крыла — 27,2 м. Длина — 16,6 м. Площадь крыла — 93,6 м². Вес пустого — 4100 кг. Взлетный вес — 6100 кг. Максимальная скорость— 220 км/ч. Крейсерская скорость — 190 км/ч. Потолок — 4600 м. Дальность полета — 1500 км. Вооружение — 750 кг бомб, 3 пулемета.

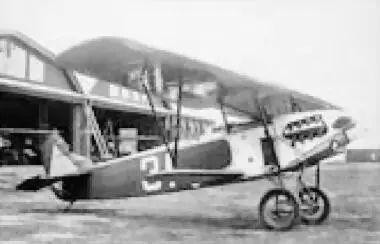

Фоккер D VII— одноместный истребитель, безрасчалочный биплан с двигателем водяного охлаждения Даймлер IIIa мощностью 175 л.с. (применялись также другие типы двигателей. Конструктор самолета Р. Платц. Первый полет состоялся в феврале 1918 г. Почти сразу же самолет был принят на вооружение и вскоре заслужил репутацию лучшего немецкого истребителя времен Первой мировой войны. До момента окончания боевых действий выпустили около 2500 D VII. После войны некоторое количество D VII было построено фирмой «Фоккер» в Голландии. В 1920-е гг. D VII были на вооружении нескольких государств, в том числе СССР. В липецкой школе имелось два таких самолета.

Основные характеристики (с двигателем Даймлер IIIa) :

Размах крыла — 8,9 м. Длина — 6,95 м. Площадь крыльев — 20,2 м². Вес пустого — 688 кг. Взлетный вес — 906 кг. Максимальная скорость — 195 км/ч. Потолок — 7000 м. Время набора высоты 1000 м — 1,75 мин. Продолжительность полета — 1,5–2 ч. Вооружение — 2 пулемета.

Фоккер D XIII— одноместный истребитель, полутораплан с двигателем водяного охлаждения Нэпир «Лайон» мощностью 450 л.с. Создан по заказу рейхсвера в Голландии под руководством А. Фоккера для подготовки немецких летчиков-истребителей в СССР. Представлял собой модификацию истребителя D XI, 200 экземпляров которых в 1924 г. были куплены у фирмы «Фоккер» для ВВС РККА, и отличался более мощным двигателем. Первый полет D ХШ состоялся 12.09.1924 г. Летом 1925 г. 50 таких самолетов доставили в немецкую авиашколу в Липецке, где они эксплуатировались в течение восьми лет. Две машины в 1925 г. проходили испытания на Научно-опытном аэродроме (будущий НИИ ВВС РККА). Отмечались хорошие штопорные характеристики самолета.

Основные характеристики :

Размах крыла — 11,5 м. Длина — 7,3 м. Площадь крыльев — 21,8 м². Вес пустого — 1120 кг. Взлетный вес — 1550 кг. Максимальная скорость — 265 км/ч. Потолок — 8000 м. Время набора высоты 1000 м — 1,75 мин. Дальность полета — 600 км. Вооружение — 2 пулемета.

Хейнкель HD 17— многоцелевой двухместный самолет, биплан с двигателем водяного охлаждения Нэпир «Лайон» мощностью 450 л.с. Первые два самолета созданы фирмой «Хейнкель» в Варнемюнде в 1924 г. для США. В 1926 г. по заказу рейхсвера фирма изготовила семь (по другим данным восемь) HD 17 для подготовки немецких летчиков-наблюдателей в Липецке. От первых шин этого типа они отличались конструкцией межкрыльевых стоек и новой формой киля и руля направления. В 1929 г. в Липецке имелось шесть таких самолетов (зав. №№ 239–244).

Основные характеристики :

Размах крыла — 12,8 м. Длина — 9,18 м. Площадь крыльев — 40,6 м². Вес пустого — 1380 кг. Взлетный вес — 2200 кг. Максимальная скорость — 220 км/ч. Потолок — 6500 м. Время набора высоты 1000 м — 3,5 мин. Вооружение — 2 неподвижных пулемета для стрельбы вперед и 1 подвижный пулемет сзади; до 200 кг бомб на внешней подвеске.

Хейнкель HD 21— двухместный учебный самолет, биплан с двигателем водяного охлаждения Даймлер-Мерседес D мощностью 120 л.с. Опытные образцы созданы в 1924–1925 гг. на фирме «Хейнкель», затем самолет производился по лицензии фирмой «Арадо» (15 штук). Предназначался для подготовки летчиков в школах объединения «Шпортфлюг». Один самолет производства «Арадо» в 1929 г. был отправлен в Липецк.

Основные характеристики :

Размах крыла — 10,0 м. Длина — 7,2 м. Площадь крыльев — 27,4 м². Вес пустого — 680 кг. Взлетный вес — 980 кг. Максимальная скорость — 142 км/ч. Потолок — 4000 м. Время набора высоты 1000 м — 6 мин.

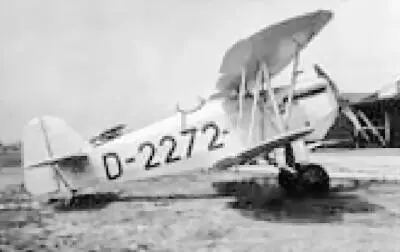

Хейнкель HD 38— одноместный морской истребитель, биплан с двигателем BMW VI мощностью 750/500 л.с. Мог иметь поплавковое или колесное шасси. Предусмотрен катапультный взлет с палубы. Построен в 1928 г., в мае 1929 г. Р. Штарке установил на нем мировой рекорд скорости для гидросамолетов. Из 16 выпущенных HD 38 четыре изготовлено фирмой «Арадо». В июле-августе 1931 г. самолет № 369 производства фирмы «Хейнкель» (борт. № D-2272) с колесным шасси проходил испытания в Липецке под управлением летчика ВМФ Германии К. Виборга. Там 25 августа во время состязательных полетов с истребителями D XIII и Ar 64 HD 38 показал превосходство над этими машинами.

Основные характеристики :

Размах крыла — 10,0 м. Длина — 7,6 м. Площадь крыльев — 30,4 м². Вес пустого — 1436 кг. Взлетный вес — 1850 кг. Максимальная скорость — 292 км/ч, посадочная скорость — 95 км/ч. Потолок — 7800 м. Время набора высоты 1000 м — 1,2 мин. Вооружение — 2 пулемета.

Хейнкель HD 40— двухместный многоцелевой самолет, биплан с двигателем BMW VI мощностью 600 л.с. Из трех построенных в 1927 г. экземпляров один летом 1928 г. был направлен для обслуживания Центра химических вооружений «Томка», в частности для опытов по распылению отравляющих веществ с воздуха (зав. № 274, борт. № D-1180). Во время перелета из Германии в СССР потерпел аварию и получил серьезные повреждения. Ремонт самолета производился в мастерских немецкой авиашколы в Липецке.

Основные характеристики :

Размах крыла — 17,6 м. Длина — 11,9 м. Площадь крыльев — 75,4 м². Вес пустого — 2250 кг. Взлетный вес — 3850 кг. Максимальная скорость — 169 км/ч. Потолок — 3500 м. Продолжительность полета — 4 ч.

Хейнкель HD 41— двухместный разведчик и легкий бомбардировщик, биплан с двигателем BMW VI мощностью 600 л.с. Изготовлен в четырех экземплярах, первый полет в 1929 г. Первый из построенных самолетов, HD 41а (зав. № 321, борт. № D-1694), летом 1930 г. был доставлен в Липецк для испытания бортового вооружения — кассетного бомбодержателя Mag 6W 12/IIIa и прицела Fl.218.

Основные характеристики :

Размах крыла — 11,5 м. Длина — 9,9 м. Площадь крыльев — 34,6 м². Вес пустого — 1780 кг. Взлетный вес — 2570 кг. Максимальная скорость — 240 км/ч. Потолок — 5000 м. Время набора высоты 1000 м — 2,8 мин. Дальность полета — 1070 км. Длина разбега — 320 м.
