Этому предшествовали огневые испытания 57-мм пушки, установленной в корпусе LK-II. Испытания, прошедшие еще 29 августа, выявили слабость орудийной установки и разрушающее действие отдачи на корпус. И 30 сентября Ставка решила, что пушечные LK-II будут вооружаться 37-мм пушкой Круппа.

Обводы корпуса танка несколько изменились. Появились наклонные скулы между прямыми бортами и крышей. Позади моторного отделения возвышение и скулы корпуса образовывали рубку водителя с тремя смотровыми лючками. Передний лючок имел две откидные крышки, боковые — по одной. Неподвижная боевая рубка имела прямые борта и наклонную заднюю стенку. В боевой рубке помещались артиллерист (наводчик) и его помощник, работавшие стоя. Двери рубки располагались так же, как у LK-I, но были увеличены. В крыше рубки имелся люк с откидной крышкой, служивший для обзора и вентиляции. В прямых бортах, лобовом листе и крыше моторного отделения выполнялись жалюзи, на наклонных верхних листах — люки с откидными крышками для обслуживания двигателя. Система вентиляции, по мнению разработчиков, должна была обеспечить температуру воздуха внутри танка ненамного выше окружающей атмосферы.

Тумбовая установка 37-мм пушки крепилась на вертикальной опоре. Конструкция щита орудия в целом была аналогична установке 57-мм пушки на A7V с уменьшением размеров. Артиллерийская установка весила 500 кг, снабжалась телескопическим прицелом, маховичком горизонтальной наводки. Угол наведения в горизонтальной плоскости — ±30°. В бортовых дверях предусматривались отверстия для стрельбы из ручного пулемета MG.08/15.

Карбюраторные двигатели отобранных для постройки шасси были двух типов — мощностью 40 и 50 л.с. Запустить двигатель можно было рукояткой изнутри или снаружи танка (рукоятка крепилась спереди под решеткой радиатора) либо электростартером. Два бензобака общей емкостью 170 л располагались по бокам от двигателя между ним и бронелистами бортов, днище баков прикрывалось 8-мм броней. Подача бензина производилась давлением отработанных газов. Для надежного питания двигателя при любых наклонах машины была переделана поплавковая камера. Для предотвращения заливания двигателя маслом была введена замкнутая «циркуляционная» система смазки. Охлаждение радиатора двигателя производилось вентилятором или эжектором. Воздух всасывался из обитаемого отделения, а выбрасывался через отверстия в бортах и крыше моторного отделения. Выхлопная труба выводилась с левого борта, через стенки шасси. Одна занятная деталь — в то время как британцы на своих тяжелых танках использовали один двигатель, а на среднем «Уиппете» два, германские конструкторы снабдили тяжелые танки двумя двигателями, а легкий — одним. Но никакой закономерности здесь нет — и тем и другим приходилось использовать имевшиеся в наличии двигатели и как-то выходить из положения.

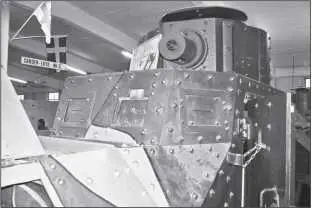

Рубка отделения управления и пулеметная башня танка Strv m/21.

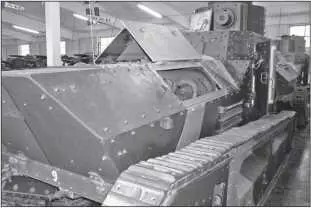

Танк Strv m/21. Откинуты люки моторного отделения.

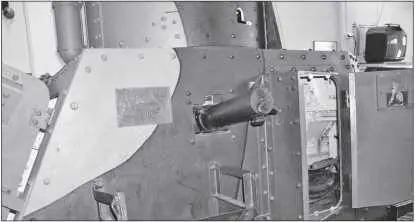

Бортовая установка 6,5-мм пулемета в корпусе танка Strv m/21.

Трансмиссия LK-II включала: дисковое сцепление (главный фрикцион); 4-скоростную коробку передач автомобильного типа; продольный вал, на котором располагались конические шестерни, кулачковые или дисковые сцепления, колодочные или ленточные тормоза; две приводные поперечные полуоси с коническими шестернями на одном конце и цилиндрическими на другом. Конические шестерни полуосей сцеплялись с коническими шестернями вала, образуя простой дифференциал, а цилиндрические вместе с шестернями большего диаметра на осях ведущих колес образовывали однорядные бортовые редукторы. Редукторы помещались в картеры, укрепленные на внутренних стенках гусеничного хода. На тех же стенках в особых втулках крепились на подшипниках приводные полуоси и оси ведущих колес. Для увеличения тяги и возможности брать крутые подъемы в трансмиссию включили промежуточную передачу, понижавшую скорость хода в 2,14—2,16 раза. При выключенной промежуточной передаче скорость хода составляла от 3,5 до 14 км/ч, при включенной — от 1,6 до 6,5 км/ч.

Поворот осуществлялся выключением и подтормаживанием одной из гусениц. Манипуляции с гусеницей одного борта производились одним качающимся рычагом на три положения. В заднем положении рычага включалось сцепление соответствующей гусеницы, в среднем — сцепление выключалось, в переднем — включался тормоз гусеницы. Таким образом механик-водитель мог регулировать радиус поворота.

Минимальный радиус поворота составлял 1,7 м. Приводы управления и элементы трансмиссии находились под полом обитаемого отделения. Компоновка трансмиссии и механизмов поворота вдоль продольного вала хорошо соответствовала общей ужатости боевой машины.

Наружные стенки гусеничного хода получили отогнутые внутрь наклонные секции для сброса грязи с верхней ветви гусеницы — приспособление, заимствованное у Mk А «Уиппет». Несколько изменен по сравнению с LK-I был и массивный буксирный крюк.

Угол подъема на минимальной скорости при включенной понижающей передаче достигал 41°, при выключенной — 17,5°, на максимальной — соответственно 6,5 и 2°.

Разведка союзников, на основании данных перебежчиков, предполагала, что летом 1918 г. в Германии «находилось в постройке» 250 легких танков, но это не соответствовало действительности. К исполнению заказа на легкие танки так и не приступили, хотя из войск в течение 1918 г. поступали требования на более подвижные танки легкого типа. Первый LK-II построен осенью 1918 г. и сильно припозднился. Только в октябре Фольмер смог представить два легких танка. Практически зеркально повторилась ситуация с «легкими» и «большими» танками во Франции в конце 1916 г. — если французы все же задержали разработку тяжелого танка в пользу легких «Рено», то в Германии все случилось наоборот.

Легкие танки с широким применением готовых автомобильных агрегатов были намного перспективнее идеи «сверхтанка» хотя бы потому, что были в 10 раз дешевле. Танки типа LK-II, примененные массово, могли достичь больших успехов, чем тяжелые, будучи более подвижными, смогли бы обеспечить поддержку «штурмовых групп» пехоты в глубине обороны противника. Сравнительно небольшие, но хорошо обученные и снабженные оружием ближнего боя (автоматическим, холодным, гранатами, огнеметами) и средствами защиты штурмовые группы могли просачиваться в глубину обороны, прерывать связь и пути снабжения, нападать на командные пункты. Первое использование таких особых частей во время сражения за Верден показало их эффективность, и вскоре их количество в германской армии стало расти, кульминацией стало их массовое и успешное применение в ходе германского «наступления во имя мира» весной 1918 г. Ключом к их способу действий была подвижность, которую и могли бы поддерживать и сохранять легкие танки. Однако их постройка ограничилась несколькими опытными образцами.
