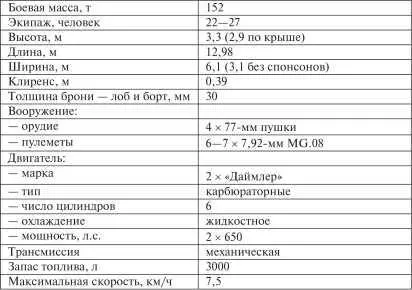

Уже проектная масса танка заставила искать более мощные двигатели. Для моторной группы выбрали два двигателя «Даймлер» по 650 л.с., установленных параллельно в изолированном моторном отделении. С коробкой передач двигатели соединялись карданными валами, выведенными через отверстия в стенке, отделявшей моторное отделение от трансмиссионного. Было разработано электрическое дистанционное управление сцеплением (системы «Вулкан»). Выхлопные трубы с глушителями и радиаторы двигателей выводились на крышу в кормовой части корпуса. Запас бензина составлял 3000 л.

Оригинальную — так называемую «орбитальную» — конструкцию имела ходовая часть. Гусеничная цепь состояла из чередующихся внутренних и внешних траков, шарнирно соединенных друг с другом. Внешний трак представлял собой сборку из тележки с четырьмя катками с ребордами (по типу железнодорожных), к которой крепился башмак, снабженный грунтозацепами. «Ширина колеи» катков составляла 495 мм. Внутренние траки соединяли внешние в единую шарнирную цепь. Корпус по каждому борту был охвачен рельсовыми направляющими, по которым и «обкатывались» катки траков гусеницы. Такая гусеница ранее была опробована на тракторе «Орион». К ее достоинствам относились уменьшение потерь на трение в шарнирах и увеличение КПД гусеничного хода, однако увеличение массы гусеницы практически сводило эти достоинства на нет. Траки собирались на болтах и заклепках. Ведущее колесо — заднего расположения. Корпус подвешивался к ходовой части на винтовых пружинах. Верхние ветви гусениц с передними и задними нисходящими ветвями прикрывались бронекрышей, переходящей в изогнутые бронеэкраны. Нижняя ветвь гусеницы шла по дуге большого радиуса — в соответствии со взглядами тех лет, это должно было обеспечить лучшую поворотливость и меньшее сопротивление движению на твердом грунте и увеличение проходимости на мягком, за счет погружения гусениц в грунт и увеличения площади опорной поверхности.

Предполагалось оснастить танк средствами связи — для радиста отвели место перед моторным отделением. Для связи отделения управления с механиками в моторном отделении в корпусе прокладывались переговорные трубы (так что моторное отделение можно назвать «машинным», по аналогии с кораблями).

Для перевозки по железной дороге «K-Wagen» мог разбираться на 4 большие части. Как мыслилось боевое применение таких колоссов, понять довольно трудно. Очевидно, командование верило в возможность с помощью подвижных крепостей «прорвать в нескольких местах» фронт союзников — идея, возникавшая в те годы во всех воюющих странах. Однако уже 18 октября 1917 г. Опытное отделение Инспекции автомобильных войск признало, что «К-Wagen» пригоден только в качестве средства позиционной войны. По вооружению «К-Wagen» представлял собой артиллерийскую и пулеметную батареи, установленные в одном «подвижном форте». Для такого «подвижного форта» (или «позиционного танка») большое мертвое пространство в поле обзора из рубки было терпимо.

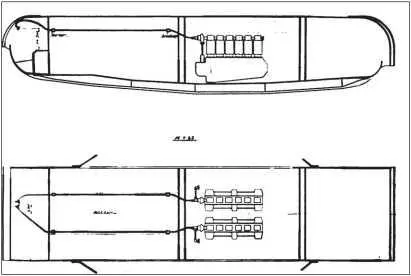

Схема связи отделения управления и моторного отделения K-Wagen.

Контракт на постройку пяти экземпляров танка «К-Wagen» был выдан шарикоподшипниковому заводу «Рибе» в Берлине-Вайсензее, на пять других — «Вагонфабрик Вегман» в Касселе (а вовсе не «заводам Круппа», на которые литература всего мира привыкла списывать «милитаризм» германской промышленности). Постройка танков начата в апреле 1918 г. Была разработана технология сборки танка «К-Wagen» с использованием мостового подъемного крана и специальных повозок. В качестве вспомогательного предусматривали выполнить самоходный стреловой кран на шасси трактора-транспортера A7V (очевидно, с расчетом на его использование для сборки и разборки гигантского танка при его перевозках).

К концу войны на заводе «Рибе» был почти достроен один танк, для второго готовы бронекорпус и комплект основных агрегатов и узлов, кроме двигателей. Все это пошло на слом после поражения Германии. Испытания построенного танка так и не прошли, хотя фирма-производитель якобы просила разрешения на это у представителей победивших союзников.

Порожденная Первой мировой войной идея «мощных» и даже «сверхмощных» (а значит — и сверхтяжелых) танков, с мощным вооружением, прорывающих любой укрепрайон и противостоящих снарядам любой полевой или противотанковой пушки, надолго станет идеей фикс и военных, и разработчиков, не говоря уже о различных фантастах и самозваных изобретателях.

Заметим, что спустя четверть века в Германии снова были построены два самых тяжелых танка — 180-тонные «Маус», также не принявшие участия ни в одном бою. В обе мировые войны, когда ситуация складывалась не в пользу Германии, германское военное руководство выдавало задание и выделяло ресурсы на «сверхтанки». Оба раза конструкторы закладывали в них оригинальные идеи и решения, и оба раза монстры оказывались мертворожденными.

Конструкция A7V явно не удовлетворяла германское командование. Бои выявили многочисленные недостатки этих танков. Да и Военное министерство склонно было пересмотреть требования к танкам. Это вызывало появление на протяжении 1918 г. все новых и новых проектов как «тяжелых штурмовых», так и более легких боевых машин.

К июню 1918 г. начальник Инспекции автомобильных войск признал необходимым создание «штурмового» танка, вооруженного легким орудием и пулеметами, развивающего высокую скорость и пригодного для крупносерийного производства. И фирма «Крупп» параллельно с разработкой легкого 8-тонного танка представила 23 июля 1918 г. проект «малого штурмового танка» — несколько более тяжелой машины с 52-мм орудием и пулеметом. Проект не был принят, поскольку уступал бы по проходимости уже испытанному LK-I и разрабатывавшемуся LK-II.

Незадолго до конца войны подготовлен и более перспективный проект легкого танка. Конструкция LK-I и — II была, в известной степени, компромиссом между желанием создать эффективную боевую машину и необходимостью максимально использовать имеющиеся автомобильные шасси. Поэтому еще до окончания постройки LK-II началось проектирование машины с более рациональной схемой компоновки. Проект получил обозначение LK-III. Гусеничное шасси и схема управления LK-II были в нем сохранены, но двигатель перенесен в кормовую часть машины, отделения управления и боевое соответственно смещены вперед. Двигатель помещался над коробкой передач и трансмиссией и должен был крепиться в трех точках на приливах картера коробки передач или особой раме. На той же раме впереди двигателя вертикально крепился бы радиатор с вентилятором. Таким образом обеспечивалась жесткая связь двигателя с трубопроводами радиатора при любых колебаниях и изгибах рамы шасси. Вал дискового главного сцепления соединялся с ведущим валом зубчатой или цепной передачей, укрытой в переднем вертикальном приливе картера коробки передач. Удлиненный конец вала сцепления соединялся с пусковой рукояткой, выведенной в боевое отделение. Вооружение — орудие или один пулемет — устанавливалось во вращающейся башне.
