Малый огнемет состоит из приспособления для носки, резервуара для масла и баллона для газа.

Приспособление для носки

39. Приспособление для носки (рис. 19) состоит из части, охватывающей спину с наплечниками ( 1 ), пояса ( 2 ), карабинного крючка ( 3 ), ремня для носки ( 4 ), двух ремней, идущих к поясу ( 5 ), 2 крючков на наплечниках ( 6 ), для подвешивания бутыли с маслом ( 7 ). Посредине пояса находится крючок ( 8 ) с защелкою, чтобы крепко удерживать резервуар с маслом.

Приспособление для носки с внутренней стороны обито войлоком.

Резервуар для масла

40. Резервуар для масла (рис. 20) имеет вид спасательного круга, сделан из жести в 1,5 мм толщиною, емкостью в 11 литров; на верхней части имеется отверстие с патрубком ( 9 ) для наполнения маслом, которое закрывается завинтованной пробкой ( 10 ).

На резервуаре имеется два ушка ( 11 ) для подвешивания на крючки приспособления для носки и винт ( 12 ) с гайкой ( 13 ). В нижней части резервуара для масла припаяна выпускная трубка ( 14 ), которая может закрываться задним краном (конический клапан). Предохранительный кран ( 15 ) обеспечивает закрытый кран таким образом, что при прыжке огнеметчика он не может открыться. Выпускная трубка оканчивается нарезкой ( 16 ) для присоединения шланга.

Рис. 20. Резервуар Векса.

41. Против выпускной трубки на резервуаре имеется для масла газовая трубка ( 17 ) с гайкой ( 18 ), для присоединения газовой трубы газового баллона. Газ проходит из газового баллона по трубке и шлангу ( 19 ) в резервуар для масла. Для прикрепления газового баллона на кольцеобразном резервуаре, имеется упорный винт ( 20 ). Чтобы возможно надежнее укрепить аппарат, резервуар для масла снабжен скобой, которая одновременно служит помощнику для поддержки аппарата при прыжках огнеметчика Векса (рис. 1). Наполненный Векс не должен находиться в лежачем положении, так как при этом масло наполняет спиральную трубку, там сгущается и ее закупоривает.

Наполнение резервуара маслом

42. Для наполнения резервуара нужно вывинтить наполнительный винт ( 10 ) так, чтобы не нарушена была при этом герметичность. Отвинчивают винт наливного штуцера ( 9 ) резервуара и вставляют в отверстие воронку Векс, которая находится на наливном штуцере. Затем резервуар для масла с воронкой ставят под кран бочки с маслом, выше стоящей, приоткрывают втулку, и открывают кран бочки (рис. 1). Резервуар не следует наполнять до самого верху, а необходимо оставлять воздушное пространство около 2 см , как воздушную подушку. Эта воздушная подушка предохранит спиральную трубку ( 19 ) от засаривания (§ 9).

Резервуары Векса и Клейфа можно наполнять и следующим образом: масляный насос соединяют посредством небольшого шланга со спусковой трубкой огнемета Векс или Клейф и выкачивают масло из бочки до тех пор, пока поверхность масла не будет видна через наливной штуцер огнемета.

Баллон для газа и клапан системы Дрегера

43. Баллон для газа емкостью в 3 литра сварен из 2 мм прочного листового железа (рис. 21); прикрепляется к стойке ( 20 ) баллона для масла помощью упорного винта ( 21 ). Посредством ниппеля ( 22 ) прикрепляется к нему манометр ( 23 ). Испорченный манометр мажет быть заменен другим. Для испытания баллона на крепость, его наполняют водою через баллонное наполнительное отверстие ( 25 ) при закрытом баллонном штуцере ( 24 ). (Эта операция производится только в хорошо оборудованных мастерских с хорошо подготовленным персоналом.)

Рис. 21. Газовый баллон Векса с трубкой. Коленчатая трубка; клапан Дрегера.

Для впуска и выпуска газа, дающего давление из газового баллона, служит баллонная трубка ( 26 ), которая посредством клапана Дрегера ( 28 ), находящегося на коленчатой баллонной трубке ( 27 ), закрывается и открывается. Клапан Дрегера приспособлен для высокого давления газа.

Правильная работа клапана Дрегера происходит только при хорошем уходе. Находящаяся на маховичке под втулкой пружина должна по возможности чаще очищаться щеткой (рис. 22). Пружина при этом по возможности не должна выниматься. Сальники и прокладки, как только испортятся, заменяются новыми. Гайка поворачиванием направо крепко зажимает клапан Дрегера, находящийся только в положении "закрытом" или "совершенно открытом". В промежуточном положении газ из аппарата может выходить.

При закрывании и открывании аппарата маховичок вращают до отказа.

Наполнение баллона газом

44. Для наполнения газового баллона, последний предварительно снимают с резервуара Векс, свинчивая упорный винт и гайку штуцера гаечным ключом, и тогда из большой азотной бутыли с помощью коленчатой трубки Векса ( 31 ) наполняют баллон. Между коленчатой трубкой ( 30 ) и азотной бутылью ставят контрольный манометр с тройником и предохранительным клапаном (рис. 23). При наполнении газового баллона клапан Дрегера совершенно открыт; вентиль азотной бутыли медленно поворачивают, пока манометр газового баллона не покажет 23 атмосферы (красная черта). Тогда закрывают сначала клапан азотной бутыли, а потом клапан Дрегера на газовом баллоне.

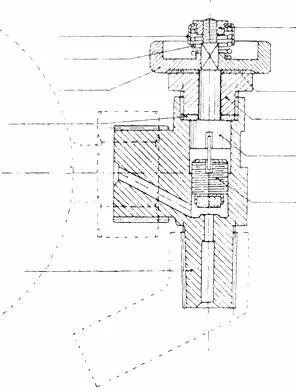

Рис. 22. Клапан Дрегера для Векса.

При отнятии газового баллона с коленчатой трубки Векса наблюдают, чтобы наполненный газовый баллон не упал на землю.

Подготовка малого огнемета к действию

Рис. 23. Наполнение газового баллона Векса с коленчатой трубкой, с присоединенным к нему контрольным манометром и предохранительным клапаном.

45. Для подготовки к действию наполненного маслом и азотом Векс-аппарата навинчивают шланг и брандспойт.

46. Перед началом действия малого огнемета подается команда: " К огню… готовься ". По этой команде огнеметчик левой рукой медленно открывает до отказа клапан Дрегера и потом правой рукой задний кран. Затем выпускает воздух из шланга и брандспойта, слегка открыв и закрыв (один раз) кран брандспойта. Огнеметчик проверяет, чтобы на аппарате все соединения, шланг и т. п. были исправны. Затем присоединяется зажигатель. Рабочее давление с 23 атмосфер; после действия, падает тотчас на несколько атмосфер (см. § 30).
