Соединение нескольких Клейфов в батарею, как у Грофов, не оправдало себя в бою, так как устройство такой батареи требует большой затраты времени и, кроме того, различных соединительных частей, почему нельзя достигнуть герметичности соединений.

60. Большой огнемет, сокращенно Гроф, состоит из резервуара с принадлежностями и большой бутыли с азотом (рис. 28). Большой огнемет перевозится на ручной тележке или переносится одним человеком с приспособлением для носки (§§ 77, 78).

Приспособление для носки

61. Приспособление для носки состоит: из части, охватывающей спину, пояса, стержня для закрепления ремней и других ремней. На части, охватывающей спину, находятся две пары петель для подвешивания Грофа. На верхние петли подвешивается Гроф, если он пустой, и переносится одним человеком (рис. 31); нижние петли, которые прикреплены к откидной шарнирной части, служат к подвешиванию наполненного Грофа, который переносится 2 человеками (огнеметчиком и его помощником) (рис. 32).

Рис. 28. Наполнение Грофа азотом из азотной бутыли.

Резервуар для масла

62. Резервуар Грофа вмещает около 100 литров масла; на резервуаре приклепаны крышка ( 2 ) и дно ( 3 ) (рис. 29). На дне ( 3 ) находятся ножки ( 19 ) и крючок ( 20 ), которые служат для подвешивания к поясу помощника огнеметчика. Для наполнения горючим маслом на крышке имеется штуцер ( 13 ), закрываемый колпаком ( 14 ). Кроме того, в верхней части резервуара имеется обруч ( 16 ) с ручками ( 17 ) и кольцевыми крючьями ( 18 ), для подвешивания к петлям приспособления для носки. Наверху имеется отметка ( 15 ) для того, чтобы определить верх аппарата в лежачем положении.

Принадлежность

63. Принадлежностью к резервуару является: штуцер ( 11 ), который находится на арматурной стойке ( 4 ) для наполнения газом, с затвором и наполнительный газовый клапан ( 12 ). Штуцер ( 9 ) с маховичком ( 10 ) служит для продувания газа после выпуска огня, если продувание не происходило вышеописанным способом (§ 32). Точно так же, когда давление превысит допустимое, испортится манометр, появится неполная герметичность, то давление газа может быть уменьшено открытием продувного вентиля. Манометр ( 8 ) на ниппеле ( 7 ) показывает рабочее давление. Вентилем Грофа ( 6 ), находящимся на коробке ( 5 ), аппарат заряжается. При открытии вентиля Грофа горючее масло входит под давлением в шланг. Винтовая нарезка на коробке служит для присоединения шланга.

Рис. 29. Верхняя и нижняя часть резервуара Грофа.

"Вентиль Гроф"

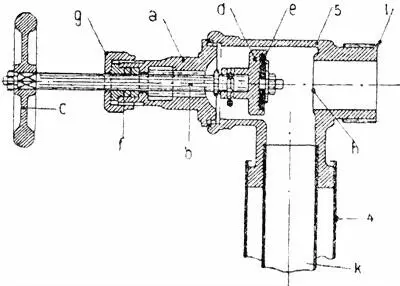

64. Вентиль Гроф (рис. 30) состоит из втулки a , фонаря f , накладной гайки g , стрежня вентиля b , маховичка C , тарелки вентиля d , шайбы e и гнезда h . Через трубку K входит масло в вентиль.

Рис. 30. Вентиль Грофа.

Нагнетательная трубка

65. Нагнетательная трубка доходит до дна резервуара и в нижней части несколько выгнута для того, чтобы в лежачем положении огнемет целиком опоражнивался (§ 76, рис. 35).

Наполнение горючим маслом

66. Для наполнения горючим маслом в отверстие вставляется воронка и масло наливается из нескольких леек таким образом, чтобы в резервуаре осталась воздушная подушка. Резервуар Грофа имеет емкость около 98 литров. Посредством насоса с рукавом горючее масло перекачивается гораздо быстрее непосредственно из бочки в резервуар (рис. 2, § 10).

Наполнение газом

67. Перед наполнением газом (рис 28) необходимо предварительно наполнить аппарат маслом. Брандспойт и шланг должны быть навинчены. Для наполнения газом, к газовому штуцеру присоединяют большую газовую бутыль, устанавливают контрольный манометр и предохранительный продувной клапан. При этом надо наблюдать, чтобы прокладки на газовом наполнительном рукаве не закрывали бы отверстие трубы. Так как газовый дополнительный штуцер ( 11 ) снабжен питательным клапаном, то контрольный манометр и манометр на Грофе показывают различное давление. Манометр на резервуаре Грофа показывает рабочее давление. Медленным поворотом вентиля на азотной бутыли выпускается газ давлением 5 атмосфер.

Рис. 31. Переноска пустого Грофа одним человеком.

Шланг Грофа

68. Шланг огнемета Гроф подобен шлангам Векса и Клейфа, но отличается большей длиной (5 метров) и более сильным манометром, чем при маленьких шлангах. Чтобы продвинуть вперед исходный огневой пункт, свинчивают несколько рукавов большими соединительными гайками (§ 20).

Рис 32. Переноска наполненного Графа двумя людьми.

Так как газ при длинных шлангах во время выпуска огня очень быстро расходуется, следует все время наблюдать за манометром на бутыли с азотом, чтобы в продолжение выпуска огня быстро падающее давление в Гроф-аппарате опять восстанавливать быстрым открыванием вентиля на азотной бутыли.

Брандспойт Грофа

69. Брандспойт — выдвижной, наподобие подзорной трубы и имеет длину в 1,35 метра, а в развернутом виде — 1,75 метра (§ 21); во всем остальном он ничем не отличается от брандспойтов Векса и Клейфа. При нем имеется или кран или автоматический клапан.

При навинчивании брандспойта на шланг надо иметь в виду, что шланг Грофа при выпуске газа, по открытии вентиля, делает легкий поворот.

Зажигатель

70. Зажигатель Грофа отличается от зажигателей Векса и Клейфа только величиной (§§ 24–29, рис. 11).

Подготовка большого огнемета к действию

71. Чтобы подготовить большой огнемет, открывают вентиль Грофа и наполняют сперва маслом шланг под давлением 5 атмосфер. Легким открыванием брандспойтного крана удаляют воздух из шланга; затем кран опять закрывают, проверяют герметичность всех частей; неплотные соединения должны быть исправлены.

Изготовка большого огнемета

72. Изготовка производится по команде: " К огню… готовься ". По этой команде устанавливается рабочее давление в 15 атмосфер и надевается зажигатель.

Действие огнем из большого огнемета

73. Огнеметчик, занятый у брандспойта, кладет его на правое плечо; правую руку кладет на кран, а левую на брандспойт так, чтобы они находилась впереди правой (рис. ЗЗ). Помощник огнеметчика находится сзади него и помогает ему держать брандспойт. Струя выпускается коротким открыванием крана, при чем кран закрывается медленно, так как в противном случае происходит перемена давления, вследствие чего резервуар может быть опрокинут.
