Павел Гутенко - Минное оружие

— для самолетов — высота минирования до 1000 м, скорость полета 800… 1200 км/ч;

— для вертолетов — высота минирования 30…50 м, скорость полета 180… 200 км/ч.

Каждая из систем минирования в зависимости от типа применяемых мин может быть противотанковой или противопехотной или той и другой одновременно.

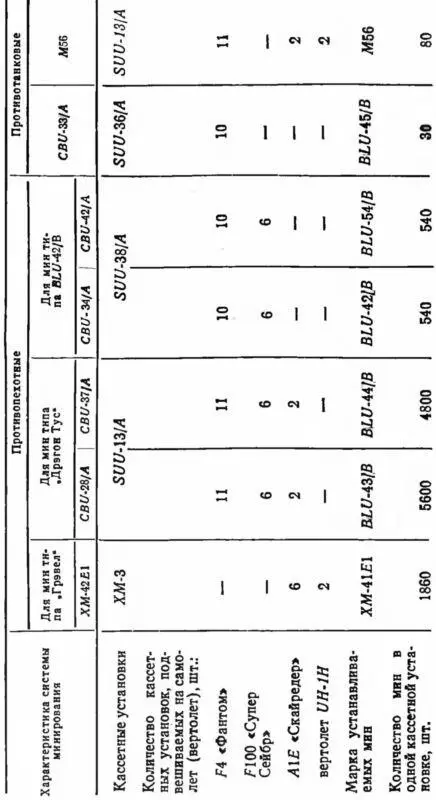

Они используются, как правило, для установки заграждений на расстояниях до нескольких сотен километров. Кассетные установки с минами обычно крепятся к внешней подвеске самолета. Впервые эти системы были разработаны в начале 60-х годов в армии США и использовались американцами в агрессивной войне во Вьетнаме. Исходя из особенностей боевых действий, практическое применение там нашли только самолетные противопехотные системы минирования, которые разбрасывали и сигнальные мины. Американские самолетные (и вертолетные) системы минирования, которые стоят на вооружении практически всех армий НАТО в настоящее время, приведены в табл. 3.

В качестве носителей самолетных систем минирования используются американские самолеты тактической авиации F4 «Фантом», F100 «Супер Сейбр» и А1E «Скайредер».

Противотанковая противогусеничная мина М56 (США) является элементом системы минирования М56 (рис. 23).

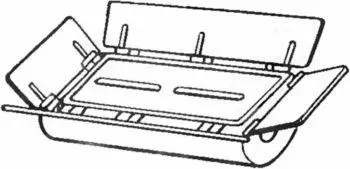

Рис. 23 . Противотанковая мина М56.

В кассетной установке 80 мин. Мина имеет металлический корпус с четырьмя шарнирно укрепленными плоскостями стабилизатора. Взрыватель электронный, контактный, устойчивый к тралению взрывным и механическим способом. Срабатывание мины происходит при воздействии на ее корпус гусеницей танка, которое должно длиться не менее 250 мс. Масса мины 2,7 кг, масса заряда ВВ 1,3 кг, длина 254 мм, высота 114 мм.

Противотанковая противоднищевая мина BLU-45/B (США) является элементом системы минирования CBU-33/A (рис. 24).

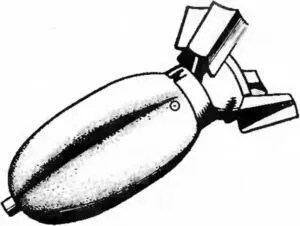

Рис. 24 . Противотанковая мина BLU-45/B.

В кассетной установке 30 мин. Мина выполнена в форме миниатюрной бомбы квадратного сечения с раскрывающимся в полете стабилизатором. Корпус мины металлический. Заряд ВВ имеет кумулятивную выемку, обращенную в сторону стабилизатора. Взрыватель магнитный. Мина становится в боевое положение при ударе о землю. Срабатывание мины происходит в результате воздействия магнитного поля танка.

Срок самоликвидации устанавливается по выбору. На твердом грунте мина остается на поверхности, а в мягкий грунт заглубляется. Масса мины 9,1 кг, масса заряда ВВ 2,2 кг, диаметр 100 мм, высота 330 мм.

Противопехотная фугасная мина типа «Грэвел» (США) без взрывателя и состоит из двухслойной тканевой оболочки, прошитой по краям (рис. 25).

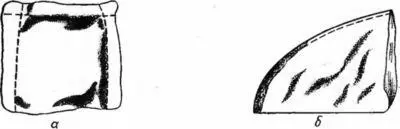

Рис. 25 . Противопехотная мина «Грэвел»:

а— ХМ-41АЕ1; б— 41ХМ-41.

Заряд ВВ — на основе азида свинца. Мина окрашена в желто-зеленый, песочный или коричневый цвет. По истечении 10 мин после выброса мина становится опасной и срабатывает при нажатии с усилием 2,5… 3,0 кгс/см 2или от удара. Особенность мин типа «Грэвел» — отсутствие металлических частей. Мина самоликвидируется за счет превращения заряда ВВ по истечении определенного срока в инертную массу. Масса мины 56 г, масса заряда ВВ 28 г, длина 65 мм, ширина 60 мм, высота 10 мм.

Противопехотные фугасные мины типа «Дрэгон Тус» (США) — BLU-43/B и BLU-44/B являются элементами системы минирования CBU-28/A и CBU-37/A (рис. 26).

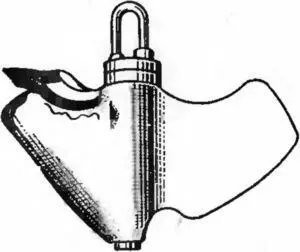

Рис. 26 . Противопехотная мина «Дрэгон Тус».

В кассетной установке SUU-1 соответственно 5600 или 4800 мин. Это пластмассовая миниатюрная мина защитного или желтого цвета, взрыватель гидромеханический. ВВ жидкое. Перевод мины в боевое положение происходит в момент ее падения. По истечении определенного времени (до одного месяца) заряд ВВ превращается в инертную массу.

Мина BLU-44/B сохраняет свои боевые свойства более продолжительное время. Масса мины 30 г, масса заряда ВВ 10 г, длина 75 мм, ширина 45 мм, высота 14 мм.

Противопехотные осколочные мины BLU-42/B и BLU-54/В (США) являются элементами системы минирования CBU-34/A и CBU-42/A (рис. 27).

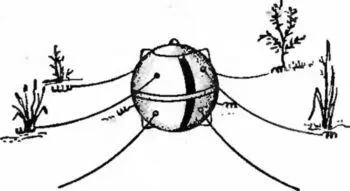

Рис. 27 . Противопехотная мина BLU-42/B.

В кассетной установке SUU-38/A размещено 540 мин. Мина имеет сферическую форму и состоит из двух металлических полусфер, в которых размещается заряд ВВ, взрыватель и восемь камер для размещения шнуров-оттяжек длиной по 10 м. Приливы на корпусе обеспечивают вращение мины при падении. Мины одинаковы по устройству, но имеют разный срок самоликвидации. Корпус мины металлический, взрыватель электромеханический. Предохранитель центробежного типа; с помощью его мина приводится в боевое положение в момент падения. Мина взрывается от соприкосновения с ней или с одной из ее оттяжек. Радиус поражения 15 м. Самоликвидируется через 1–2 месяца. Масса мины 470 г, масса заряда ВВ 60 г, диаметр 62 мм.

В настоящее время они состоят на вооружении армий США, Италии и ФРГ и предназначены в основном для устройства заграждений на направлениях движения (прорыва) танков и другой боевой техники противника.

Система М56 (США) предназначена для установки противотанковых мин М56. Она принята на вооружение в 1973 году. Две кассетные установки подвешиваются по сторонам фюзеляжа вертолета UH-ID или UH-IН и вмещают 160 мин. Минирование осуществляется с высот 30… 50 м. Длина полосы минирования 300 м, глубина минного поля 20 м. Количество мин, приходящихся на 1 погонный метр минного поля, 0,5 шт. Для получения минного поля большей глубины минирование осуществляется одновременно двумя-тремя вертолетами либо двумя-тремя пролетами одного вертолета.

Обычно каждая кассетная установка заправляется минами М56, оснащенными взрывателями двух типов: срабатывающими от первого воздействия; срабатывающими от второго воздействия (при наезде каткового трала взрыватель переводится в боевое положение, при наезде гусеницы танка мина взрывается). Часть мин устанавливается с взрывателями, оснащенными элементами неизвлекаемости.
