Дальность стрельбы 18 и 24 км. Протяженность минного поля, устанавливаемого одним залпом из 12 орудий, 350 м, глубина 250 м.

В иностранной печати сообщалось, что в боекомплекты 155-мм гаубиц армий ФРГ, Англии и Италии также вводятся специальные боеприпасы, снаряженные противотанковыми и противопехотными минами.

Противотанковые противоднищевые мины М70 и М73 (США) являются элементом системы минирования RAAM (рис. 36–38).

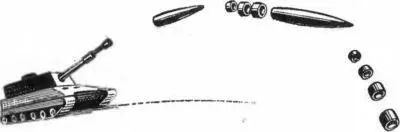

Рис. 36 . Артиллерийская система минирования RAAM на боевой позиции.

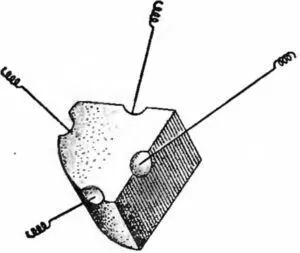

Рис. 37 . Противопехотная мина М67 (М72).

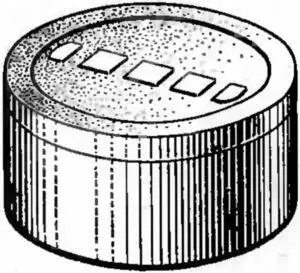

Рис. 38 . Противотанковая мина М70 (М173).

Они различаются только сроком самоликвидации (М70 — 24 ч; М73 — до нескольких суток). Мины кумулятивные, с электронным взрывателем неконтактного действия и элементом неизвлекаемости. Заряд мины действует по принципу ударного ядра. Масса мины 2,3 кг, масса заряда ВВ 0,6 кг, диаметр 130 мм, высота 65 мм.

Противопехотные выпрыгивающие осколочные мины М67 и М72 (США) являются (рис. 37) элементом артиллерийской системы минирования ADAM. Они различаются только сроком самоликвидации (М67 — 24 ч; М72 — до нескольких суток). Радиус сплошного поражения 5…7 м. Корпус мины имеет форму сегмента с углом 90°. Внутри корпуса находятся разрывной элемент и расположенные в соответствующих ячейках тонкие синтетические нити и грузики с пружинами. При ударе мины о землю под действием пружин нити отбрасываются в стороны. Срабатывание мины происходит при касании целью одной из нитей. Разрывной элемент выбрасывается на высоту порядка 1,5 м и взрывается. Масса мины 450 г, масса заряда ВВ 22 г, длина 90 мм, ширина 65 мм, высота 65 мм.

Разработаны в США и Англии. Являются разновидностью артиллерийских систем минирования. В этих системах кассета неподвижно закреплена на пусковой установке, а мины из кассеты выбрасываются пороховыми или сжатыми газами.

Система GEMSS (США) представляет собой (рис. 39) минный разбрасыватель M128, смонтированный на буксируемом прицепе, в двух магазинах которого размещено 800 мин.

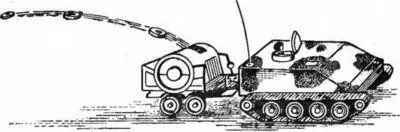

Рис. 39 . Система минирования GEMSS.

При установке смешанных минных полей один из них заправляется противотанковыми М75, другой противопехотными М74 минами. При установке мины выбрасываются в стороны на расстояние до 30 м. Необходимая плотность минного поля достигается путем изменения темпа разброса и скорости движения тягача. Система позволяет ставить заграждения примерно в 8 раз быстрее, чем с помощью применявшихся ранее средств.

Противопехотная наземная система минирования «Рейнджер» (Англия) представляет собой специально оборудованный бронетранспортер с пусковой установкой. Пусковая установка из 18 четырехствольных кассет с минами. В одной заправке 1296 противопехотных фугасных мин. Дальность отстрела пиропатронами 100 м. Темп отстрела 18 мин в секунду. Размер минного поля, установленного одной установкой, 1000X20 м 2.

Противотанковая мина М75 (США) является элементом системы минирования GEMSS.

Она аналогична приведенным выше минам М70 и М73 для ствольной артиллерии. Заряд мины М75 действует по принципу ударного ядра. Масса мины 1,7 кг, масса заряда ВВ 0,6 кг, диаметр-430 мм, высота 66 мм.

Противопехотная мина М74 осколочная, применяется в наземной системе минирования GEMSS.

Имеет форму и размеры противотанковой мины М75. Взрыватель электронный. При падении мины на землю разбрасываются тонкие нити с грузиками (как у мин М67 и М72). Масса ВВ 0,4 кг.

Противопехотные фугасные разбрасываемые мины (Англия) являются элементом системы минирования «Рейнджер». В цилиндрическом пластмассовом корпусе расположен заряд массой 10 г (гексотол), которого достаточно для нанесения тяжелого ранения стопе. Механический взрыватель встроен в мину. Она переводится в боевое положение через 20 с после падения на землю. Требуемое для срабатывания усилие 5…10 кг. Масса мины 120 г, диаметр 62 мм, высота 34 мм.

В армиях НАТО продолжаются работы по совершенствованию имеющихся и созданию новых систем дистанционного минирования, поступление которых в войска ожидается в ближайшие годы.

Авиационная система минирования «Гатор» (США) предназначена для использования тактической авиацией и вертолетами (рис. 40).

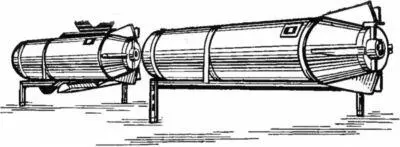

Рис. 40. Бомбовые кассеты с минами системы «Гатор».

Разрабатывается двух типов:

— противотанковая (CBU-78/B). Основным ее элементом является кассетная установка с противотанковой противоднищевой миной BLU-91/B. Эта система минирования может быть использована и с противопехотной осколочной миной BLU-92/В;

— противопехотная (SBU-86/B). Основной ее элемент— кассетная установка с противопехотной осколочной миной BLU-92/В.

Противотанковая BLU-91/B (рис. 41) и противопехотная В LU-92/ В мины имеют одинаковый по форме и размерам корпус, что позволяет использовать одну и ту же систему минирования СВU-78/В.

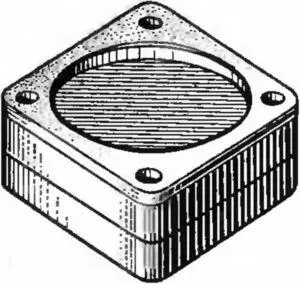

Рис. 41 . Противотанковая мина BLU-91/B.

Заряд противотанковой мины BLU-91/B действует по принципу ударного ядра и снабжен неконтактным магнитным взрывателем, элементом неизвлекаемости и блоком самоликвидации. Общая масса мины 1,7 кг, масса заряда ВВ 0,6 кг, ширина 145 мм, длина 145 мм, высота 58 мм.

Противопехотная мина BLU-91/B имеет четыре тонкие оттяжки (датчики), которые выбрасываются в стороны при падении мины на землю. Взрыватель мины оснащен самоликвидатором. Масса мины 1,7 кг, масса ВВ 0,4 кг.

Самолет тактической авиации сможет нести три кассетные установки SUU-54/B или шесть SUU-S8/B.

Предполагается, что новое средство найдет применение в первую очередь для устройства заграждений с целью задержания выдвижения вторых эшелонов и резервов противника.

Авиационная система минирования ERAM (США) разрабатывается как часть комплекса авиационного противотанкового оружия.
