Павел Гутенко - Минное оружие

Система ХМ-42Е1 (США) предназначена для установки противопехотных фугасных мин нажимного действия типа «Грэвел». Вертолет UH-IH имеет две кассетные установки по 1860 мин в каждой. Минирование осуществляется с высот от 30 до 300 м. Скорость минирования 160… 180 км/ч. Длина полосы минирования 500… 700 м. Ширина минного поля 30…50 м.

Система ХМА2Е1 одновременно является и самолетной системой минирования (см. табл. 3).

Система DAT (Италия) предназначена для установки противотанковых, противопехотных и смешанных минных полей… Кассетная установка с минами размещается в пакете, который крепится к вертолету на тросовой подвеске.

В пакете размещаются 128 противотанковых мин MATS или 1280 противопехотных мин MAUS-1. Возможны другие сочетания: 64 MATS и 640 MAUS-1 или 96 MATS и 320 MAUS-1.

Вертолет AВ205 способен нести один пакет; тяжелый вертолет CH-47 «Чинук» — три пакета.

В настоящее время в Италии ведется опытная разработка новой вертолетной системы минирования SV-AT, которая будет отличаться от имеющейся системы DAT (рис. 28) типом применяемых мин.

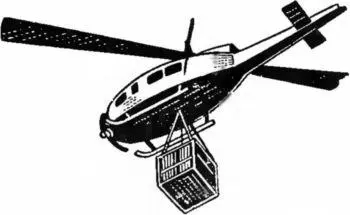

Рис. 28 . Вертолетная система минирования DAT (SV-AT).

Технические характеристики и описание противотанковой мины М56 и противопехотной «Грэвел» даны в разделе по самолетным системам минирования.

Противотанковая мина MATS (Италия) является элементом системы минирования DAT. Она выполнена из неметаллических материалов и имеет цилиндрический корпус с ребрами жесткости (рис. 29).

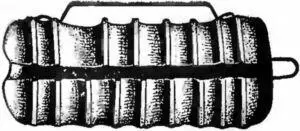

Рис. 29. Противотанковая мина MATS.

Мина оснащена пневматическим взрывателем, срабатывающим от длительно действующей нагрузки. Упавшая на землю мина срабатывает (независимо от положения нажимной крышки взрывателя) от давления на нее гусеницы танка. Общая масса 3,6 кг, масса заряда ВВ 1,4 кг, диаметр 250 мм, высота 90 мм.

Противопехотная мина MAUS-1 (Италия) является элементом системы минирования DAT. Она имеет прочный пластмассовый корпус (рис. 30), герметична и допускает установку ее на мелководье. Взрыватель повышенной взрывоустойчивости. Общая масса 270 г, масса заряда ВВ 70 г, диаметр 90 мм, высота 45 мм.

Рис. 30 . Противопехотная мина MAUS-1.

В них в качестве носителей используются управляемые и неуправляемые ракеты, боеголовки которых снаряжены кассетными боевыми частями.

Возможности реактивных систем минирования определяются калибром ракет, типом применяемых мин и тактико-техническими характеристиками пусковых установок.

Реактивная система минирования «Ларс» (ФРГ) состоит (рис. 31) из 36-ствольной 110-мм реактивной системы залпового огня с дальностью стрельбы до 15 км.

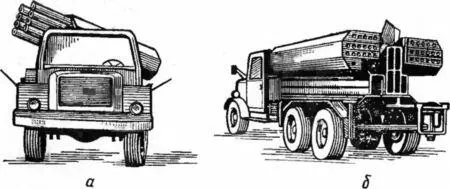

Рис. 31 . Реактивная система минирования «Ларс»:

а— на боевой позиции; б— транспортное положение.

В боекомплекте системы 36 неуправляемых ракет с кассетными боевыми частями LAR АТ-2, снаряженными пятью противотанковыми минами DM-1233.

Протяженность минного поля, установленного одной установкой за один залп, 350…400 м, глубина 300 м.

Система «Ларс» состоит на вооружении ракетных дивизионов артиллерийских полков дивизий (в дивизионе 16 установок).

Считается, что использование реактивных систем минирования позволит быстро влиять на сложившуюся обстановку и изменять ее в свою пользу.

По сообщениям иностранной печати, в рамках НАТО намечается создать единую унифицированную реактивную систему минирования на базе реактивной системы залпового огня с кассетной боевой частью, снаряженной противотанковыми минами DM-1233 с дальностью стрельбы до 60 км (MLRS).

Реактивная система минирования «Рафаль» (Франция) состоит (рис. 32) из 30-ствольной 145-мм реактивной системы залпового огня, смонтированной на шасси автомобиля «Бернис», с дальностью стрельбы до 30 км.

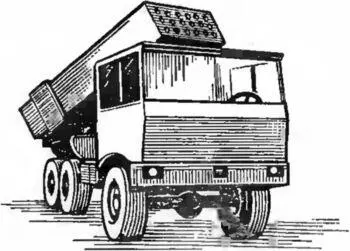

Рис. 32 . Реактивная система минирования «Рафаль».

В боекомплект системы входят 30 неуправляемых ракет с кассетными боевыми частями. В каждой кассетной боевой части пять кумулятивных противотанковых мин (в системе 150 мин). Протяженность минного поля, установленного одной установкой за один залп, до 1000 м, глубина 100…200 м. В дивизионе три пусковые установки.

Противотанковая противоднищевая мина DM-1233 (ФРГ) является элементом системы минирования «Ларс» и основной противотанковой миной, устанавливаемой внаброс. Она имеет цилиндрический корпус с подпружиненными откидывающимися лапками для удержания ее в вертикальном положении после падения (рис. 33).

Имеет элемент неизвлекаемости. В корпусе размещены заряд ВВ, действующий по принципу ударного ядра, и электронный контактный взрыватель. Масса мины 2,3 кг, масса заряда ВВ 0,8 кг (гексоген), диаметр 105 мм, высота 130 мм.

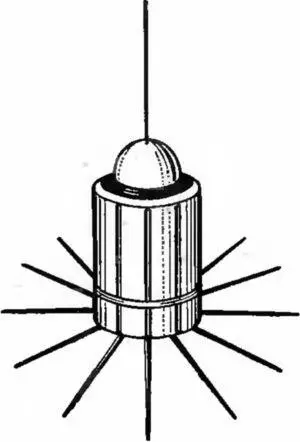

Рис. 33 . Противотанковая мина DM-1233.

В артиллерийских системах минирования в качестве носителей используются специальные 155-мм боеприпасы (артиллерийские снаряды, снаряженные противотанковыми или противопехотными минами).

Разбрасывание мин осуществляется путем выброса их из снаряда через открывающуюся на заданном участке траектории донную часть корпуса снаряда. Мины падают на землю и автоматически переводятся в боевое положение.

Артиллерийские системы минирования в настоящее время разработаны только в армии США.

Противотанковая ADATM и противопехотная ADAM системы созданы на базе 155-мм самоходной гаубицы М109А1 (рис. 34) или буксируемой М198 (рис. 35).

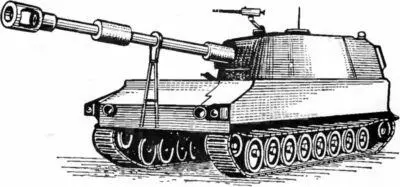

Рис. 34 . Самоходная 155-мм гаубица М109А1.

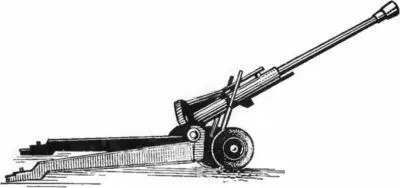

Рис. 35 . Буксируемая 155-мм гаубица М198.

В них используются специальные боеприпасы кассетного типа, снаряженные противотанковыми М70 и М73 и противопехотными М67 и М72 минами. В одном снаряде находится 9 противотанковых или 36 противопехотных мин.
