Наличие на многофункциональном лабораторном стенде реальных элементов инженерных систем зданий (жалюзи, сантехнические клапаны) делает наглядным процесс автоматического управления инженерными системами зданий и упрощают работу с лабораторным оборудованием.

Таким образом, предлагаемый многофункциональный лабораторный стенд позволяет в исследовательском процессе рассматривать различные варианты построения систем автоматического управления зданиями, за счет введения дополнительных программируемых логических контроллеров, и обеспечивает возможность проверки совместимости (интероперабельности) устройств различных производителей, работающих в одной системе автоматического управления.

ПРИЛОЖЕНИЕ 5

Устройство для испытаний на растяжение механических соединений тонкостенных металлических конструкций, содержащее два стальных бруска на которых закрепляются гнутые П-образные элементы, соединенные между собой механическим крепежом, отличающиеся тем, что стальные бруски со стороны, противоположенной стороне крепления гнутых П-образных элементов, снабжены цилиндрическим хвостовиком, для закрепления в захватах испытательной машины, предназначенных для испытания стандартных цилиндрических образцов на растяжение.

ПРИЛОЖЕНИЕ 6

1. Лабораторный испытательный стенд средств автоматики управления вентиляционными системами, содержащий контроллер, интерфейс передачи данных и группу пользовательских интерфейсных устройств, отличающийся тем, что в него введены дополнительно два программируемых логических контроллера различных производителей, к каждому из которых подключены идентичные датчики, преобразователи, исполнительные механизмы, имитаторы датчиков (релейные переключатели), имитаторы исполнительных механизмов (световые индикаторы), при этом все контроллеры объединены шиной передачи данных и соединены с модулем коммутации с локальной сетью и ЭВМ оператора, причем все элементы системы автоматического управления расположены на схеме системы приточно-вытяжной вентиляции (выполненной фоном лабораторного испытательного стенда) согласно их функциональному назначению.

2. Лабораторный испытательный стенд по п. 1, отличающийся тем, что схемой приточно-вытяжной вентиляции предусмотрена возможность рассмотрения систем с рекуперацией тепла и рециркуляцией воздуха за счет введения в схему системы имитатора контура рекуперации с трехходовым клапаном и имитатора контура рециркуляции с заслонкой.

3. Лабораторный испытательный стенд по п. 1, отличающийся тем, что на программируемых логических контроллерах предусмотрены свободные контакты для подключения дополнительных внешних устройств.

ПРИЛОЖЕНИЕ 7

Многофункциональный лабораторный стенд моделирования систем интеллектуальной автоматики зданий, содержащий контроллер, интерфейс передачи данных и группу пользовательских интерфейсных устройств, отличающийся тем, что в него введены дополнительно четыре контроллера различных производителей, соединенных через шину обмена данными с ЭВМ оператора, имитатором бинарных сигналов, а также датчиками и преобразователями, к каждому из пяти контроллеров подключены соответственно модель жалюзи с сервоприводом, сантехнический кран с сервоприводом, лампа накаливания малой мощности, люминесцентная лампа и светодиоды.

ПРИЛОЖЕНИЕ 8

ПРИЛОЖЕНИЕ 9

Предложенное решение относится к оборудованию, предназначенному для проведения статических и циклических испытаний соединений металлических конструкций на механических типах крепежа (вытяжных заклепках, самосверлящих и самонарезающих винтах, болтах, пистолетных дюбелях) на растяжение.

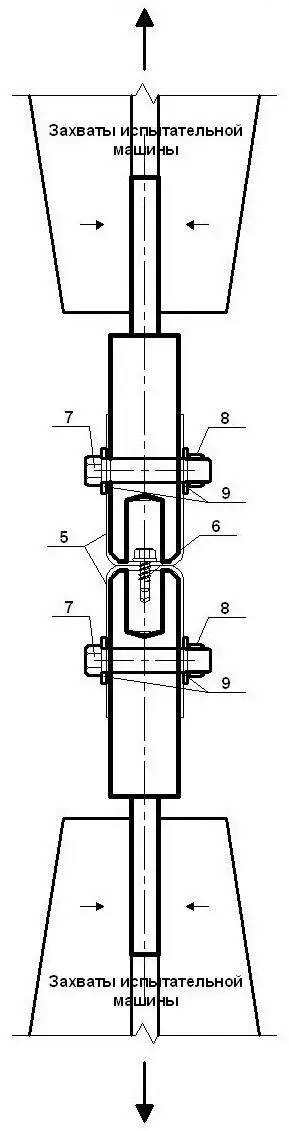

Поставленная задача решена тем, что устройство для испытаний на растяжение механических соединений тонкостенных металлических конструкций, содержит два стальных бруска, на которых закрепляются гнутые П-образные элементы, соединенные между собой механическим крепежом, со стороны противоположенной стороне крепления гнутых П-образных элементов, снабжены цилиндрическим хвостовиком, для закрепления в захватах испытательной машины, предназначенных для испытания стандартных цилиндрических образцов на растяжение. Крепление гнутых П-образных стальных элементов образца тонкостенных металлических конструкций осуществляется посредством болтов с гайками и шайбами, насквозь к брускам устройства. Бруски в верхней части имеют фаску для установки П-образных гнутых стальных элементов с учетом их радиуса изгиба (фаска обеспечивает плотное прилегание П-образных гнутых металлических элементов) и фрезерованные отверстия для размещения в них крепежных элементов.
