Рентгеносъемку может производить сам испытуемый нажимая на кнопку и предварительно приблизив щеку к вертикально закрепленной кассете.

Рентгенограмму затем схематически перерисовывают тушью на целлулоид (сохраняя то, что нужно для данного эксперимен тального материала и опуская то, что не нужно) или другой прозрачный материал (для этого можно использовать рентгенопленку со смытой эмульсией). Схема позволяет делать любые промеры и отсчеты (см. рис. 7).

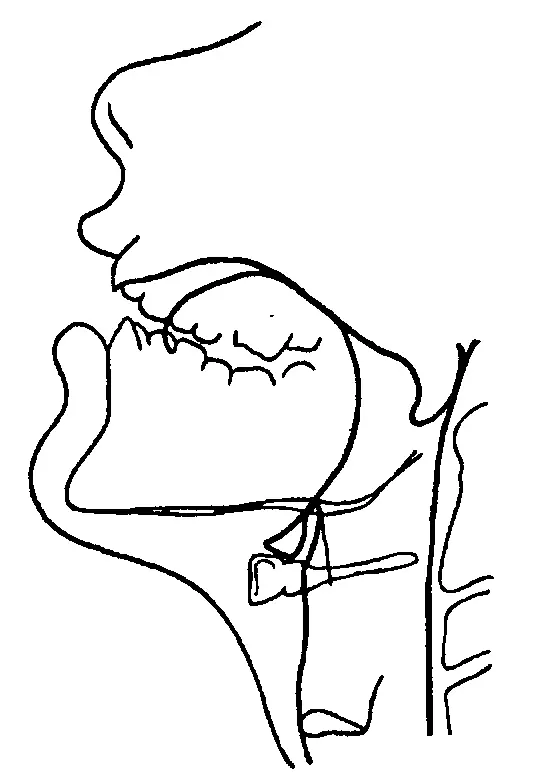

Рис. 7. Перерисовка рентгенограммы.

Особым видоизменением рентгеновского аппарата является томограф [ 384 ] Томограф – от греческого tome – «рассечение» и grapho – «пишу» . «Томограф отличается тем, что он производит съемку не насквозь, а на заданной глубине. На обыкновенном рентгеновском снимке видно изображение всех органов, лежащих на пути прохождения рентгеновского луча, на томограмме же получается изображение только тех органов, которые расположены на определенной глубине» [ 385 ] Зиндер Л. Р. Общая фонетика. Изд. ЛГУ, 1960. С. 27.

Трудности статической рентгенографии связаны с тем, что испытуемому надо точно синхронизировать момент произнесения нужного звука с нажатием кнопки. Но даже и при достижении этого не всегда ясно, какую фазу артикуляции схватил моментальный снимок: экскурсию, выдержку или рекурсию. Поэтому рентгеносъемка мгновенных согласных (взрывные, аффрикаты) всегда сложнее, чем съемка длительных согласных и гласных.

Наиболее совершенным методом в области прямо визуального фиксирования артикуляций является метод рентгенокиносъемки, для чего требуется соединение рентгеновской установки и киносъемочного аппарата; необходима также синхронизированная звукозапись на магнитофон, чтобы при просмотре можно было одновременно и слушать и соотносить зафиксированные на пленке движения с слышимыми звуками [ 386 ] Еще более интересные результаты могут быть достигнуты с параллельной кимографической записью (см. ниже) звучаний на закопченной бумажной ленте. О взаимной соотнесенности рентгенографии и палатографии см.: Зиндер Л. Р. Указ. соч. С. 29. .

В. Методы, дающие косвенные визуальные данные звучащей речи

Имеющиеся здесь в виду методы дают в результате не прямые отражения, а визуальные схемы звучания либо со стороны артикуляционной, либо со стороны акустической. Таких методов очень много, все они связаны с той или иной высокой техникой, главным образом электротехникой, и требуют сложной аппаратуры. Следует всячески подчеркнуть, что предпочтение одной из этих сторон и исключение другой было бы большой ошибкой, так как акт речи всегда двусторонен: говорение – слушание, тем самым и показатели артикуляционные, и показатели акустические равноправны, хотя и не всегда могут быть приведены к однозначному соответствию в связи с явлениями артикуляторного полиморфизма, т.е. различных положений органов речи в пределах определенной зоны с достижением схожего акустического эффекта.

Остановимся на основных и наиболее употребительных разновидностях этих методов.

1. Кимографическая [ 387 ] Кимография – от греческого kymo – «волна» и grapho – «пишу». методика

Эта методика состоит в непосредственной фиксации на движущейся закопченной бумажной ленте, обтягивающей вращающийся барабан или растянутой между двумя вращающимися барабанами, артикуляционных движений гортани, рта и носа посредством закрепленных перпендикулярно к движущейся закопченной ленте писчиков (тонких соломинок с проволочкой на конце или специально отлитых из алюминия, укрепленных на марéевских барабáнчиках, покрытых тонкой резиной и соединенных резиновыми трубками с тем, что непосредственно соприкасается с артикулирующими органами испытуемого; см. рис. 8). Одна линия на ленте соответствует работе носового резонатора, для чего в ноздри испытуемого вставляют особые капсулы, соединенные резиновой трубкой с мареевским барабанчиком; эта линия отмечает только включение и выключение носового резонатора: в первом случае – волнистая линия, во втором – прямая, и степень назализации (см. кимограмму на барабане кимографа, рис. 9).

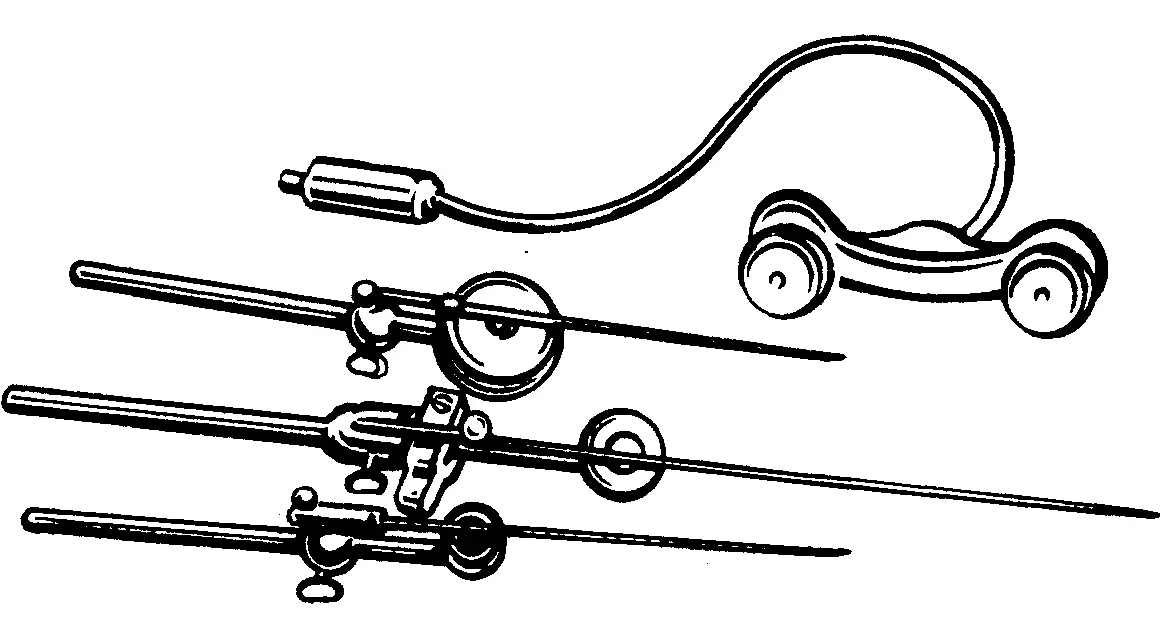

Рис. 8. Мареевские барабанчики и писчики.

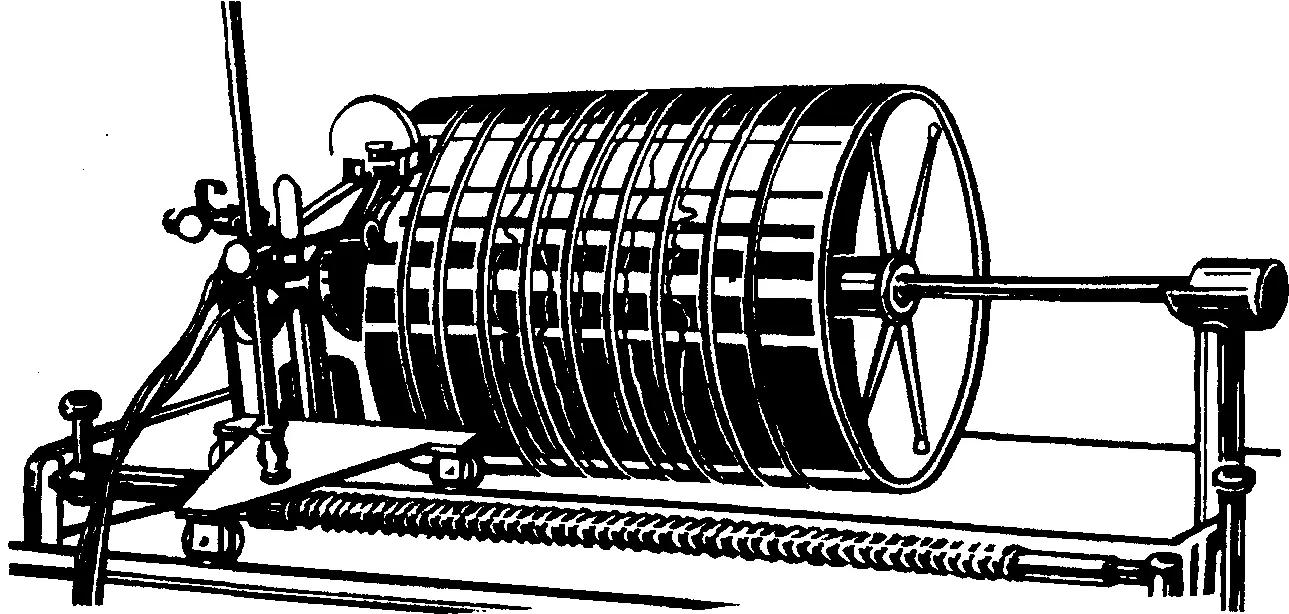

Рис. 9. Кимограф.

Другая линия, самая богатая и разнообразная в своих изгибах, отмечает работу полости рта; для этого испытуемый приближает к своим губам амбушюр [ 388 ] Амбушюр – от французского embouchure – «отверстие» (от boиche – «рот»). – раструб, соединенный резиновой трубкой с мареевским барабанчиком (см. рис. 10). Эта линия показывает смыкание и размыкание ротовых органов речи, их сужение и вообще все течение артикуляции, связанное со способом образования звука речи.

Третья линия отмечает работу гортани (дрожание голосовых связок при голосе и интенсивность дрожания) или же включение и выключение гортани (ровная линия); для этого к правому или левому боку щитовидного хряща (кадыка) испытуемого привязывают особый прибор ларингофон [ 389 ] Ларингофон – от греческого larynx – «гортань» и phone – «звук». , который передает мареевскому барабанчику колебательные движения голосовых связок (применявшиеся ранее разного типа капсулы дают более грубый эффект).

Под нижней линией кимограф дает еще линию отсчета времени в виде регулярной волнистой черты, позволяющей любые отрезки на других рабочих линиях определять в долях секунды. Изложенная методика мало дает для акустической характеристики звуков речи, но отчетливо разлагает артикуляцию речевого аппарата на носовую, ротовую и гортанную; сопоставляя все три линии, нетрудно установить, какой отрезок соответствует какому произнесенному звуку и даже какой его фазе.

Барабан кимографа можно приводить в движение разными способами: грузом, часовым заводом и, наконец, электромотором, что является самым совершенным.

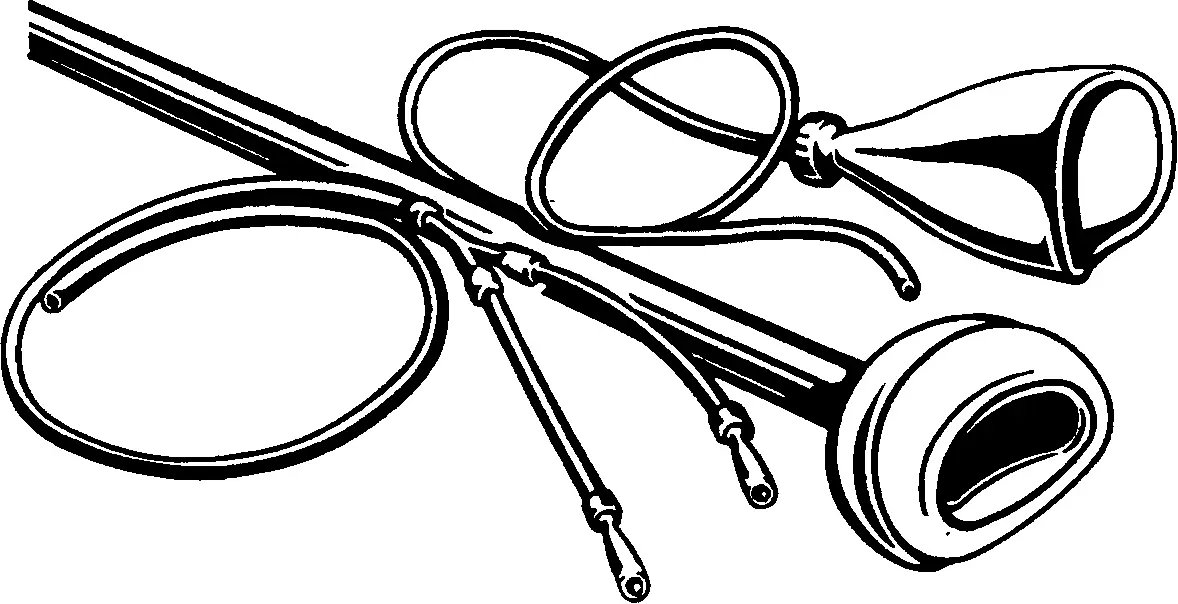

Рис. 10. Амбушюры и носовые капсулы.

2. Осциллографическая [ 390 ] Осциллография – от латинского oscillum – «качание» и греческого grapho – «пишу». методика

Эта методика позволяет превратить, через микрофон и усилитель, колебательные движения воздушной струи в электрические колебания, которые в дальнейшем передаются через магнитофон, сохраняющий на ленте произведенное звучание, в осциллограф (см. рис. 11) или компьютер, снабженный специальным преобразователем звукового сигнала в цифровую форму, а также фонетической программой, которая позволяет представить оцифрованный сигнал в виде зигзагообразной линии – осциллограммы (рис. 12).
