Это и есть полная компенсаторная пауза.

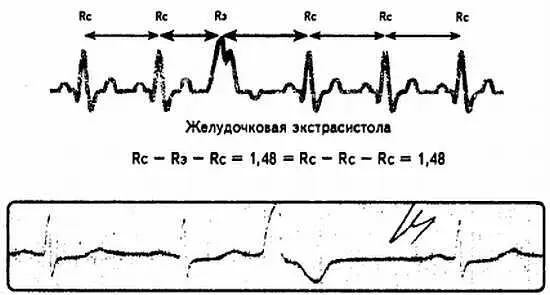

Рис. 75. Полная компенсаторная пауза

3. Топика предсердных экстрасистол

Месторасположение экстрасистолического очага в предсердиях определяют по изменению формы экстрасистолического зубца Р.

Вспомните: синусовый узел анатомически расположен в верхней части правого предсердия, поэтому синусовый импульс возбуждает предсердия справа налево и сверху вниз. При таком ходе возбуждения его вектор направлен от правой руки (aVR) и совпадает с осью II стандартного отведения, поэтому на ЭКГ записывается отрицательный зубец Р в отведении aVRи положительный зубец Рво II стандартном отведении.

Анализируя форму экстрасистолического зубца Рв отведениях aVRи II стандартном, определяют местонахождение эктопического очага в предсердиях. Например, у экстрасистолы, записанной во II отведении, имеется отрицательный зубец Р. Значит возбуждение предсердий в этом случае происходило снизу вверх, следовательно, экстрасистолический очаг находится в нижней части предсердий.

По мнению многих исследователей, определение места гетеротопного очага в предсердиях не имеет принципиального значения.

4. Топика желудочковых экстрасистол

Местоположение эктопического очага в желудочках определяют по сходству формы экстрасистолического желудочкового комплекса QRSс формой такового комплекса при блокаде ножек пучка Гиса.

Рассмотрим ход распространения экстрасистолического импульса при нахождении очага в правом желудочке (правожелудочковая экстрасистола) — вначале возбудится правый желудочек, а затем левый. Такой ход возбуждения наблюдается при блокаде левой ножки пучка Гиса. Следовательно, экстрасистолический желудочковый комплекс QRSбудет похож на желудочковый комплекс QRS, как при блокаде левой ножки.

При расположении эктопического очага в левом желудочке (левожелудочковая экстрасистола) экстрасистолический комплекс QRSбудет похож на комплекс QRS, как при блокаде правой ножки пучка Гиса.

По мнению многих исследователей, определение места гетеротопного очага в желудочках не имеет принципиального значения.

5. Интерполированные экстрасистолы

Интерполированной, или вставочной, экстрасистолой называют экстрасистолу, не имеющую постэкстрасистолического интервала. Она как бы вставлена между двумя нормальными синусовыми комплексами, т. е. интервалы R(синусовый)— R(синусовый), включающий экстрасистолу, и обычный R(синусовый)— R(синусовый) без экстрасистолы равны по продолжительности.

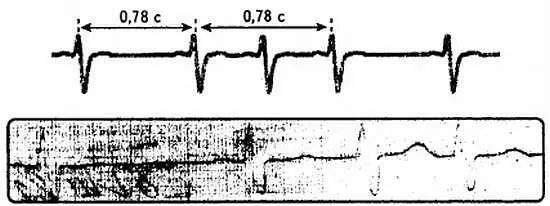

Рис. 76. Интерполированная экстрасистола

6. Единичные и частые экстрасистолы

Единичной называют экстрасистолу, возникающую с частотой менее чем одна экстрасистола на 40 нормальных синусовых комплексов.

Напротив, если экстрасистолы регистрируются чаще, чем одна экстрасистола на 40 нормальных синусовых комплексов, такую экстрасистолию называют частой.

7. Сверхранняя, ранняя и поздняя экстрасистолы

По времени своего возникновения после нормального синусового импульса экстрасистолы подразделяют на сверхранние, ранние и поздние. Для установления вида экстрасистол определяют интервал сцепления.

Под интервалом сцепления экстрасистолы понимают интервал между окончанием процессов реполяризации (конец зубца Т) и началом экстрасистолы (зубец R).

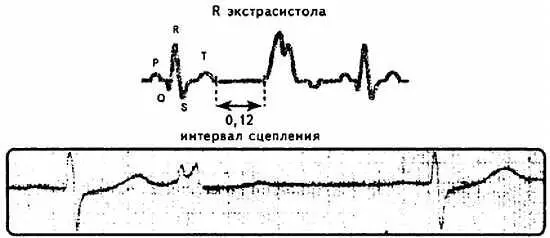

Рис. 77. Интервал сцепления

Если интервал сцепления экстрасистолы больше 0,12 с, говорят о поздней экстрасистоле, при значении интервала меньше 0,12 с экстрасистолу называют ранней.

В ряде случаев интервал сцепления отсутствует, т. е. экстрасистола возникает раньше, чем закончилась стадия реполяризации. На ЭКГ при этом определяется феномен R-на- Т: экстрасистолический зубец Rприходится на зубец Тпредыдущего синусового комплекса. Это и есть сверхранняя экстрасистола.

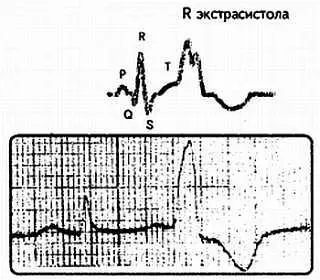

Рис. 78. Экстрасистола типа R-на- Т

8. Монотонные и политопные экстрасистолы

Если экстрасистолы выходят из одного и того же эктопического очага, то при регистрации ЭКГ ленты в одном конкретно взятом отведении эти экстрасистолы будут похожи по форме друг на друга как близнецы. Их называют монотопными экстрасистолами.

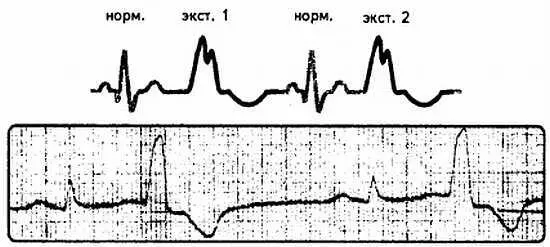

Рис. 79. Монотопные экстрасистолы. Экстрасистолы 1 и 2 похож и, поскольку исходят из одного эктопического очага

Напротив, существенное различие экстрасистол по форме в одном конкретном отведении свидетельствует о том, что эти экстрасистолы исходят из разных гетеротопных очагов. Такие экстрасистолы называют политопными.

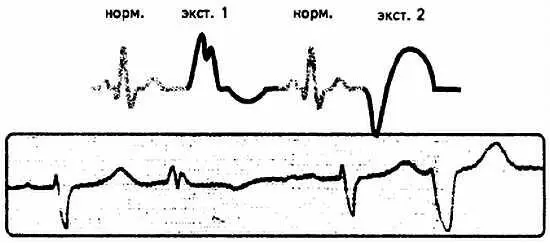

Рис. 80. Политопные экстрасистолы. Экстрасистолы 1 и 2 отличаются, поскольку исходят из разных эктопических очагов

9. Групповые (залповые) экстрасистолы

Для этой разновидности экстрасистолии характерно следование сразу нескольких экстрасистол подряд (как бы залпом), без постэкстрасистолической паузы. Подряд стоящих экстрасистол должно быть не более 7. Если их будет больше 7, например 10, принято говорить о коротком приступе пароксизмальной тахикардии.

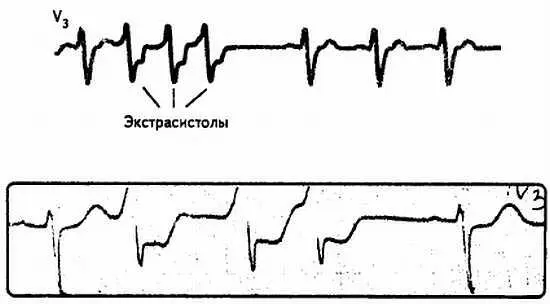

Рис. 81. Групповые экстрасистолы

10. Алгоритмическая экстрасистолия

В ряде случаев появление экстрасистолий упорядочено по отношению к синусовому ритму, например, экстрасистола строго чередуется с нормальным синусовым импульсом (бигимения). Нередко имеет место другая аллоритмия — тригимения, при которой экстрасистолия чередуется через два нормальных синусовых импульса.

Рис. 82. Желудочковая бигимения (масштаб 2:1)
