11. Предфибрилляторные экстрасистолы

Под этим понятием объединяются несколько разновидностей желудочковых экстрасистол, выявление которых на ЭКГ свидетельствует о возможном развитии вскоре фибрилляции желудочков. Такими желудочковыми экстрасистолами являются:

— сверхранние и ранние;

— частые;

— политопные;

— групповые;

— аллоритмические.

Для этой разновидности нарушения ритма сердца характерны два признака:

1. Тахикардия, т. е. возбуждение (и последующее сокращение) сердца с частотой 130–250 в минуту.

2. Пароксизм, т. е. внезапное начало и внезапное окончание приступа тахикардии, которые, как правило, уловить клинически и зарегистрировать электрокардиографически удается крайне редко.

Суть пароксизмальной тахикардии — появление в миокарде мощного гетеротопного очага возбуждения, генерирующего импульсы с частотой 130–250 в минуту, что «перебивает» или «заглушает» работу основного водителя ритма сердца — синусового узла.

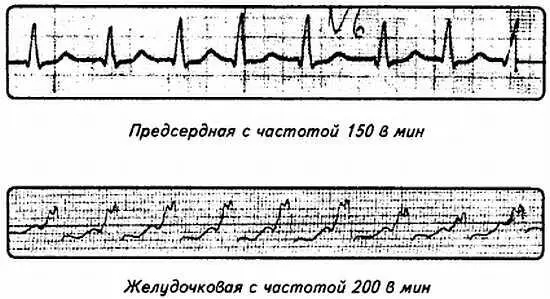

Рис. 83. Пароксизмальные предсердная и желудочковая тахикардии

При расположении гетеротопного очага, заставляющего сердце работать в ритме пароксизмальной тахикардии в предсердиях, говорят о предсердной пароксизмальной тахикардии.

Электрокардиографические критерии предсердной пароксизмальной тахикардии — просты: это стоящие подряд групповые предсердные экстрасистолы, но в количестве более 7-и.

В случае расположения очага возбуждения в желудочках мы имеем желудочковую пароксизмальную тахикардию. Ее критерии такие же — стоящие подряд более 7-и групповых желудочковых экстрасистол.

Суть трепетания, достаточно редкой разновидности нарушения ритма сердца, такова же, как и пароксизмальной тахикардии, — появление в миокарде мощного гетеротопного очага, вырабатывающего электроимпульсы с частотой 250–370 в мин.

Если очаг трепетания расположен в предсердиях, — имеет место трепетание предсердий. При нахождении этого очага в желудочках возникает трепетание желудочков. Рассмотрим подробнее электрокардиографические критерии этих двух разновидностей трепетания.

1. При трепетании предсердий основной водитель ритма сердца — синусовый узел — не работает, поскольку высокочастотные (250–370 в мин.) импульсы очага трепетания «перебивают» частоту генерации синусовых импульсов (60–90 в мин.), не давая возможности им проявиться.

Следовательно, первым ЭКГ-признаком трепетания предсердий будет отсутствие синусового ритма, т. е. отсутствие зубцов Р.

2. Вместо них на электрокардиограмме зарегистрируются «волны трепетания» — равномерные, пилообразные (похожие на зубья пилы), с постепенным подъемом и резким спадом низкоамплитудные (не более 0,2 mV) зубцы, обозначаемые строчной буквой «р».

Волны трепетания — это второй ЭКГ-признак трепетания предсердий. Лучше всего они просматриваются в отведении aVF.

3. Частота этих «волн трепетания» — в пределах 250–370 в мин., и это является третьим ЭКГ-признаком трепетания предсердий.

4. Естественно, атриовентрикулярное соединение не в состоянии пропустить к желудочкам все 250 или 370 импульсов, исходящих из очага трепетания. Пропускается какая-то часть из них, например каждый пятый. Эту ситуацию называют функциональной блокадой атриовентрикулярного соединения. К примеру, если трепетание предсердий происходит с частотой 350 в мин. и имеет место функциональная атриовентрикулярная блокада 5:1, то частота возбуждения желудочков будет равна 70 в мин., их ритм — равномерным, а интервал R- R— одинаковым.

Функциональная атриовентрикулярная блокада — это четвертый ЭКГ-признак трепетания предсердий.

5. Импульсы трепетания, прошедшие атриовентрикулярное соединение, попадут к желудочкам обычным путем, т. е. по проводящей системе желудочков. Следовательно, форма желудочкового комплекса QRSбудет обычной, как и в норме, а ширина этого комплекса не превысит 0,12 с.

Обычная форма желудочкового комплекса QRS — пятый ЭКГ-признак трепетания предсердий.

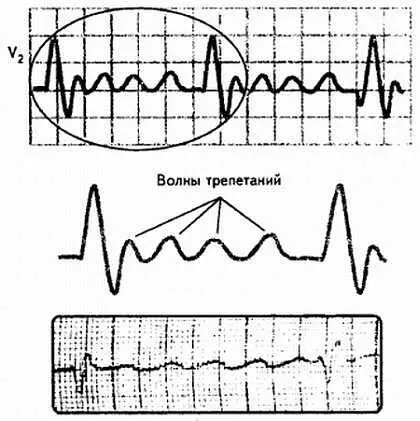

Рис. 84. Трепетание предсердий

Трепетание желудочков является экстремальной, критической ситуацией для пациента, требующей немедленного врачебного вмешательства. Нередко это состояние клинической смерти.

Электрокардиографически трепетание желудочков имеет несколько признаков. Рассмотрим их подробнее.

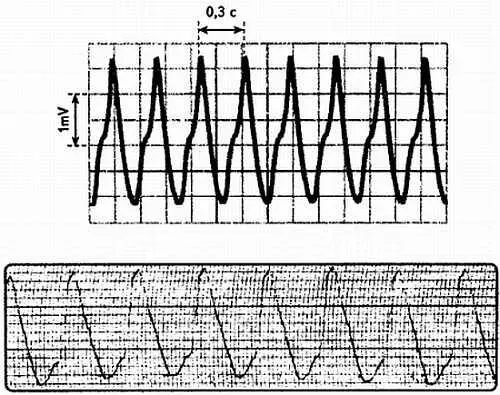

Рис. 85. Трепетание желудочков

1. Волны трепетания с частотой около 200 в минуту представляют собой широкие, достаточно высокие (высота 2–4 mV) монофазные кривые, в которых нельзя различить ни зубцов желудочкового комплекса QRS, ни сегмента S- Т, ни зубца Т. Важно подчеркнуть, что волны трепетания желудочков очень похожи между собой, имеют практически одинаковую амплитуду и форму.

2. Частота волн трепетания желудочков в пределах 150–300 в минуту; и чем больше частота возбуждения, тем мельче амплитуда волн.

3. Изоэлектрическая линия отсутствует; волны трепетания переходят одна в другую, образуя непрерывную волнообразную линию.

ЭКГ признаки трепетания предсердий:

1. Отсутствие зубцов Р.

2. Появление волн трепетания, обозначаемых «р».

3. Частота волн трепетания — 250–370 в мин.

4. Наличие функциональной а — в блокады.

5. Нормальные по форме и продолжительности QRS.

Для трепетания желудочков характерно :

1. Отсутствие зубцов желудочкового комплекса QRS.

2. Появление широких монофазных одинаковой амплитуды и формы волн трепетания желудочков.

3. Частота волн трепетания 150–300 в мин.

4. Отсутствие изолинии.

1. Трепетание предсердий, регулярная и нерегулярная формы

В рассмотренном выше примере трепетания предсердий функциональная атриовентрикулярная блокада была постоянной (5:1) и не изменялась при регистрации ЭКГ. Четыре волны трепетания предсердий были заблокированы, и только пятая волна трепетания преодолевала атриовентрикулярное соединение, проходила к желудочкам и возбуждала их. В ответ формировался желудочковый комплекс QRS. Интервалы между ними были равны. Такую разновидность трепетания предсердий называют регулярной или правильной формой.
