В эту стадию ионы калия, вышедшие за пределы погибших миокардиоцитов, формируют токи повреждения.

Последние регистрируются на ЭКГ ленте подъемом сегмента S- Тв отведениях, расположенных над зоной инфаркта. Подъем сегмента S- Тмаскирует зубец Т, которого в этой стадии практически не видно.

Монофазность сегмента S- Ти зубца Т— это и есть признак острой стадии инфаркта миокарда.

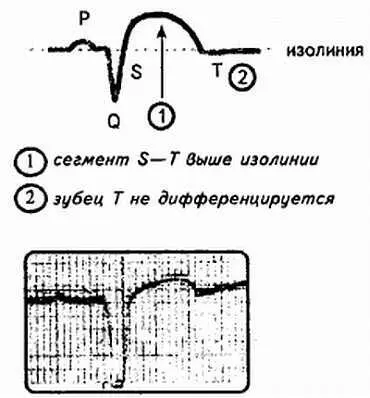

Рис. 96. Острая стадия инфаркта миокарда

1–3 дня — 1–3 недели— длительность подостройстадии.

Постепенно ионы калия, излившиеся в зону некроза, вымываются из нее, сила токов повреждения начинает ослабевать, и сегмент S- Тпостепенно опускается к изолинии. Одновременно с этим процессом явно начинает контурироваться отрицательный зубец Т. По достижении сегментом S- Тизоэлектрической линии заканчивается подострая стадия и процесс переходит в стадию рубцевания.

Постепенное снижение сегмента S- Тк изолинии с отчетливой визуализацией отрицательного зубца Т— признак подострой стадии инфаркта миокарда.

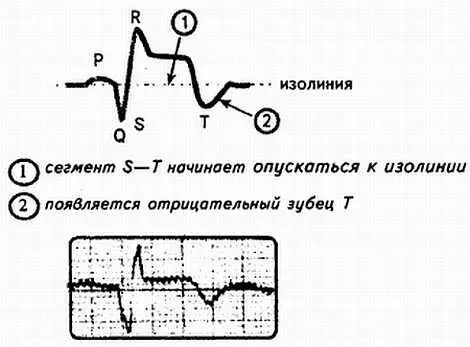

Рис. 97. Подострая стадия инфаркта миокарда

1–3 недели — 3 месяца— длительность стадии рубцевания.

В этой стадии ионы калия уже давно покинули зону некроза, токов повреждения нет, на месте погибших миокардиоцитов формируется соединительная ткань, происходит консолидация рубца, его васкуляризация, нарастают новые миокардиоциты.

Зубец Тпостепенно подтягивается к изолинии, может стать положительным, может увеличиваться высота зубца R. Эти изменения более или менее заметны, но не они составляют основной признак стадии рубцевания. Маркером стадии рубцевания, а в последующем и стадии рубца, является патологический зубец Q.

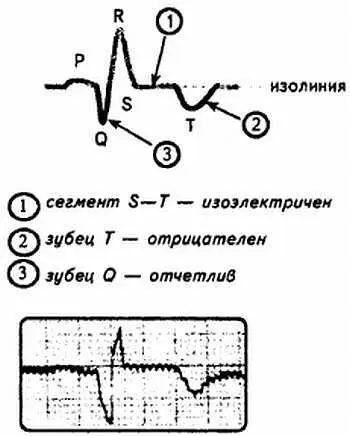

Рис. 98. Стадия рубцевания инфаркта миокарда

Последовательность описанных изменений электрокардиограммы, свойственная стадийности инфарктного процесса, настолько закономерна, что можно смело назвать ее шестым признаком инфаркта миокарда.

По своей сути инфаркты миокарда делятся на две большие группы: крупноочаговые и мелкоочаговые. Это деление ориентировано не только на объем некротизированной мышечной массы, но и на особенности кровоснабжения миокарда.

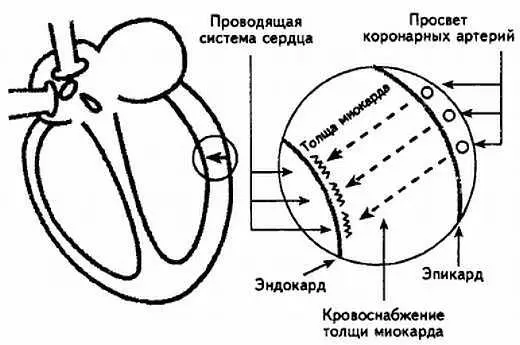

Рис. 99. Схематическое изображение особенностей кровоснабжения миокарда

Питание мышцы сердца осуществляется по коронарным артериям, анатомически расположенным под эпикардом. По миокарду ток крови распространяется вглубь — от эпикарда к эндокарду. Поэтому при гибели миокардиоцитов в толще миокарда (интрамуральный инфаркт) или вблизи эндокарда (субэндокардиальный инфаркт) нарушение кровоснабжения происходит скорее всего на уровне концевых разветвлений коронарных артерий или даже на уровне микроциркуляции.

Иное дело гибель клеток миокарда вблизи эпикарда (субэпикардиальный или трансмуральный инфаркт), где только начинается кровоток в глубь миокарда. Вероятно, в этом случае речь идет о тромбозе крупной коронарной артерии.

Поэтому к крупноочаговым инфарктам миокарда относят трансмуральный и субэпикардиальный инфаркты.

Интрамуральный и субэндокардиальный инфаркты принято считать мелкоочаговыми.

На рисунке 100 видно, что регистрирующий электрод А , расположенный над областью трансмурального инфаркта, не запишет зубец R, поскольку вся толща миокарда погибла и вектора возбуждения здесь нет. Электрод А зарегистрирует только патологический зубец Q(отображение вектора противоположной стенки).

В случае субэпикардиального инфаркта погибает не вся толща миокарда, какая-то часть вектора возбуждения миокарда остается, и эта оставшаяся часть отобразится регистрирующим электродом Б на ЭКГ ленте небольшим зубцом R.

Следовательно, соизмеряя амплитуду зубцов R и Q в одном инфактном комплексе QRS, можно определить глубину поражения мышцы сердца в зоне инфаркта. Это нетрудно будет сделать вам самостоятельно.

С другой стороны, на основании только что приведенных данных требует уточнения формулировка первого ЭКГ-признака инфаркта миокарда. Напомним его — исчезновение зубца Rв отведениях, расположенных над областью инфаркта. Вполне понятно, что имеют место не только трансмуральные, но и субэпикардиальные инфаркты миокарда.

Поэтому уточненная формулировка первого признака будет звучать как исчезновение зубца Rили уменьшение его амплитуды в отведениях, расположенных над областью инфаркта.

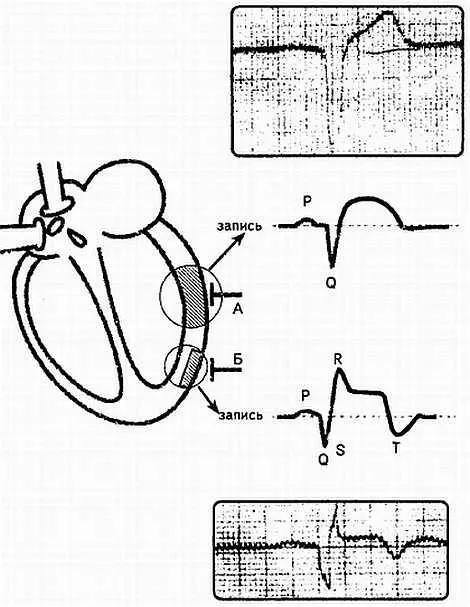

Рис. 100. Схематическое изображение крупноочаговых инфарктов миокарда

При этом инфаркте величина вектора возбуждения миокарда не изменяется, поскольку он берет начало от проводящей системы желудочков, заложенной под эндокардом, и достигает неповрежденного эпикарда. Следовательно, первый и второй ЭКГ-признаки инфаркта отсутствуют.

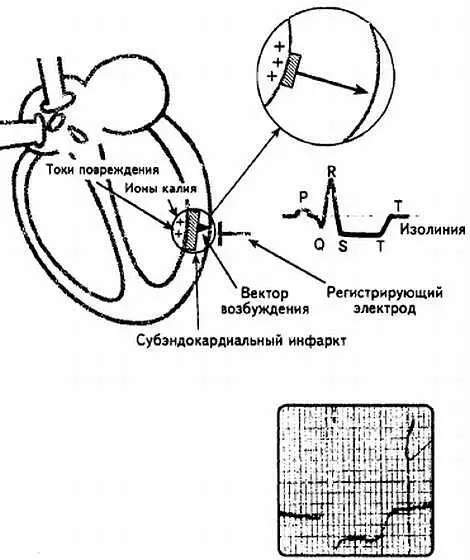

Рис. 101. Схематическое изображение субэндокардиального инфаркта миокарда

Ионы калия при некрозе миокардиоцитов изливаются под эндокард, формируя при этом токи повреждения, вектор которых направлен кнаружи от скопления электролита. Сила токов повреждения в данном случае небольшая, и они регистрируются только электродом, расположенным над зоной инфаркта. Противоположный зоне инфаркта электрод не фиксирует эти слабые токи повреждения, которые не преодолевают объем крови, циркулирующей в полостях сердца, и меж желудочковую перегородку.

В отведениях, расположенных над областью инфаркта, токи повреждения отображаются на ЭКГ ленте горизонтальным смещением сегмента S- Тниже изоэлектрической линии более чем на 0,2 mV. Это основной ЭКГ признак субэндокардиального инфаркта.
