Но не успело новое понятие жизненного цикла как системы поделённых на стадии работ прижиться, как начались проблемы.

Во-первых, начала вырождаться стадийность. В agile(гибких) подходах к разработке появились не тематические «стадии», а безымянные «итерации» какой-то фиксированной длины – и на этих итерациях было очень трудно отследить, какая же там преимущественная тематика работ.

Затем появилась вообще параллельная инженерия(concurrent engineering), в которой намеренно в параллель/одновременно выполнялись работы, ранее считавшиеся строго разнесёнными по разным последовательным стадиям жизненного цикла: одновременно и велось проектирование, и изготовление системы, а какие-то неполные версии системы ещё и начинали эксплуатировать. Разговор о «стадийности» жизненного цикла всё больше и больше становился условным, а не сущностным.

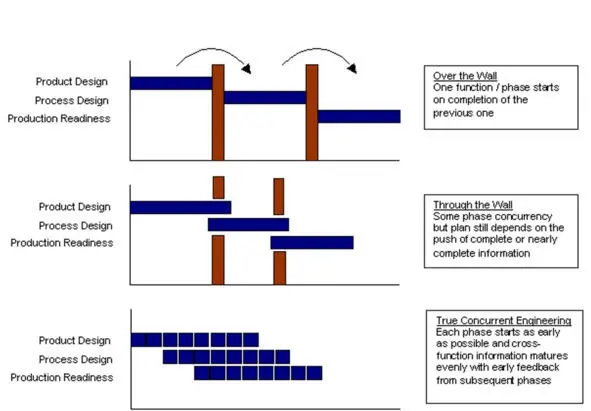

Вот типичная картинка объяснения перехода к параллельной инженерии (и на ней хорошо видно, что сроки работ существенно сокращаются) 150 150 https://www.isene.se/pppp/ :

Во-вторых, интерфейсы между работами обсуждались с точки зрения продуктных входов и выходов, доступности ресурсов в проектном управлении. Это было очень удобно, когда речь шла о точном ответе на вопросы «когда и кем будет выполняться работа, когда она будет закончена». Но когда обсуждается, как лучше (а не как быстрее) выполнить работы, и нужно менять сами работы – информации категорически не хватало. Обеспечивающую систему нужно проектировать, как-то «изготавливать» и «налаживать» (хотя предпринятия как системы деятельности «изготавливают» и «налаживают» совсем другими методами, чем программные и аппаратные системы).

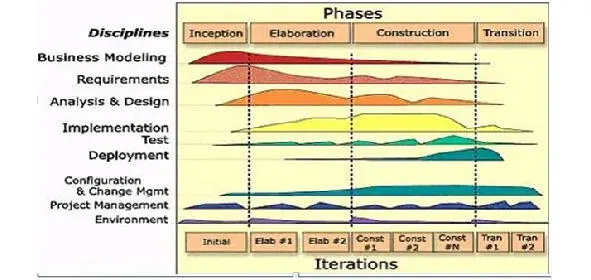

Сейчас хорошо понятно, что так долго продолжаться не могло, и на передний план должно было выйти функциональное представление обеспечивающих систем – «как работает» (а не «из чего собрать») обсуждается именно по принципиальным схемам, функциональным диаграммам. Но это произошло не сразу, поначалу появилось множество гибридных диаграмм. Одной из самых известных таких гибридных диаграмм жизненного цикла является горбатая диаграмма(hump diagram) из методологии rational unified process (RUP) 151 151 https://en.wikipedia.org/wiki/Rational_Unified_Process :

В этой диаграмме 1996 года уже видно, что кроме безымянных «итераций», по-старинке разбитых на «стадии» во времени, появилась новая сущность, практика (practice, деятельность), именованная по её теоретической инженерной или менеджерской дисциплине (discipline). «Практика» и есть появление функционального аспекта в определениях жизненного цикла.

Работы разных практик (в RUP это практики организационное моделирование, инженерия требований, анализ и проектирование, разработка, испытания, разворачивание, управление конфигурацией, управление проектом, работа с окружением) как-то распределены по стадиям.

На самом графике показано, что интенсивность этих работ по разным дисциплинам разная в разные моменты времени жизненного цикла (часто по-прежнему говорят и «в разные моменты жизненного цикла»). Тем самым на графике интенсивности работ появляются «горбы», отсюда и название «горбатая диаграмма».

С этого момента жизненный цикл перестал обсуждаться как чистые «колбаски» из видов работ и стал представлять собой архитектурное описание деятельности: основные (не все!) практики (функциональные объекты, определявшие, что нужно делать, чем заниматься) в нём как-то назначались на основные работы, разворачиваемые во времени (модульные объекты, указывающие на единицы использования ресурсов и места во времени, когда эти ресурсы задействованы).

Недостаточность и ограниченность описания жизненного цикла (описания обеспечивающей системы как деятельности) через метод описания (viewpoint) стадий жизненного цикла была всё очевидней: во всё большем и большем числе проектов (начиная с айтишных проектов) становилось очевидно, что никакого предварительного планирования работ достичь нельзя, разработка велась, как судебные дела, «непрерывно открывающимися обстоятельствами».

Наборы различных архитектурных решений по поводу отнесения практик к работам жизненного цикла получили название виды жизненного цикла(life cycle model 152 152 слово «модель» тут используется в смысле обозначения группы похожих жизненных циклов, «модельного ряда», а не в смысле «упрощённого объекта, сохраняющего лишь важнейшие свойства моделируемого объекта», поэтому при переводе мы выбрали слово «вид», но в литературе часто употребляется и слово «модель». Мы будем использовать разные варианты термина. , модели жизненного цикла).

Эти наборы решений грубо можно отнести к двум разным полюсам: в одном укрупнённые практики и работы-стадии совпадают и для их выражения хватает «колбаски» с интерфейсами между работами («видимость работ», как обычно в модульных диаграммах – нельзя из работы одной стадии затребовать работу не соседней стадии), а в другом не совпадают и для их выражения нужны какие-то сложные структуры с акцентом на связь практик, т.е. даже внешне похожие на принципиальные схемы, а не модульные диаграммы.

Первый вид жизненного цикла (квинтэссенция подхода 1.0) получил название «водопад»(cascade, каскад).

Как и в водопаде, работы какой-то практики выполняются, созданные рабочие продукты передаются как ресурсы для следующих работ, и больше к этим практикам никакого возврата нет, выполняются работы последующих практик.

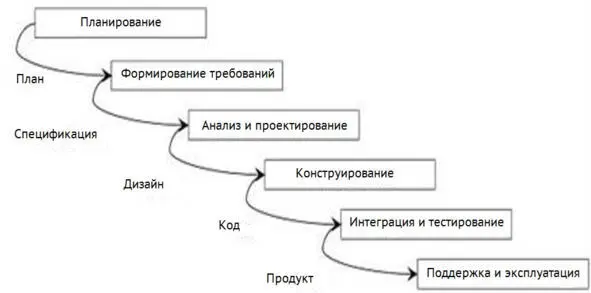

Для более убедительной иллюстрации этого «невозвратного» хода работ традиционную «колбаску» начали рисовать как ступеньки настоящего водопада 153 153 http://www.managersystem.ru/geds-459-1.html :

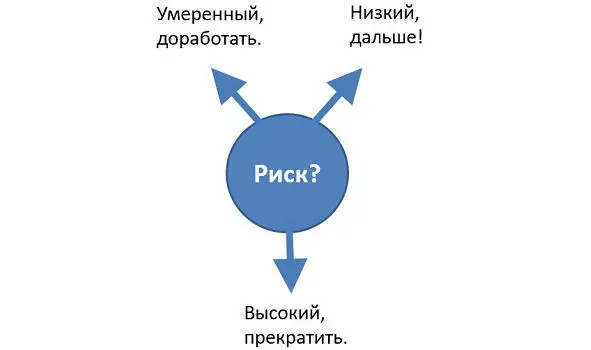

Между стадиями осуществлялась тщательная проверка и приёмка (verification and validation, V&V) рабочих продуктов-результатов предыдущих стадий, при этом принималось решение о продолжении работ, возврате на доработку или прекращении работ. Эти проверки и приёмки с принятием решений между стадиями жизненного цикла получили название гейтов (gates, ворота):

Но данная модель жизненного цикла оказалась полной утопией, она более-менее выполнялась лишь в проектах, где можно было накопить огромный опыт создания многочисленных очень похожих систем, например, гражданское (жилищное) строительство.
