Линейный корабль "Сэтцу"

Линейный корабль "Сэтцу" Продольный разрез

(1) кладовая плотницких принадлежностей; (2) кладовая бензина; (3)-(5) малярные кладовые; (6)-(7) кубрики команды; (8) кладовая плотницких принадлежностей; (9) кладовая соевого соуса; (10) дифферентная цистерна; (11) погреб чёрного пороха; (12) цепной ящик; (13) носовое шпилевое отделение; (14) рефрижераторная камера; (15)-(16) кубрики команды; (17)-(18) кладовые боцманских принадлежностей; (19) кладовая парусины и канатов; (20) носовое отделение бортовых торпедных аппаратов; (21) погреб подрывных зарядов; (22) погреб боевых зарядных отделений торпед; (23) башня № 1 орудий группы А; (24) поданная труба боеприпасов; (25) боевая рубка; (26) пост управления орудийным огнём; (27) пост связи; (28) кладовая боцманских принадлежностей; (29) коммуникационная труба боевой рубки; (30) рулевая рубка; (31) кладовая сигнальных флагов; (32) штурманская рубка; (33) помещение принадлежностей осветительных приборов; (34) корабельная лавка; (35) центральный пост; (36) нижняя (резервная) рулевая рубка; (37) кладовая ЗИП вентиляционных машин; (38) снарядный погреб орудий группы А; (39) зарядный погреб орудий группы А; (40) снарядный погреб орудий группы С; (41) зарядный погреб орудий группы С; (42) снарядный погреб орудий группы D; (43) сходная шахта котельного отделения; (44) носовое котельное отделение; (45) кузнечная мастерская; (46) камбуз команды; (47) коридор; (48) коридор паропроводов (по бортам - снарядные погреба орудий группы А); (49) зарядный погреб орудий группы А; (50) снарядный погреб орудий группы В; (51) зарядный погреб орудий группы В; (52) угольная яма №10; (53) среднее котельное отделение; (54)-(55) сходные шахты котельного отделения; (56) кормовое котельное отделение; (57) сходная шахта котельного отделения; (58) камбуз кают-компании младших офицеров; (59) камбуз кают-компании офицеров; (60) электростанция; (61) кладовая механических принадлежностей; (62) угольная яма №22; (63) коридор паропроводов (по бортам - снарядные погреба орудий группы А); (64) снарядный погреб орудий группы В; (65) зарядный погреб орудий группы В; (66) зарядный погреб орудий группы А; (67) боевая рубка; (68) походная каюта штабных офицеров; (69) штурманская рубка; (70) помещение корабельного оркестра; (71) радиорубка; ( 72) нижний рулевой пост; (73) машинное отделение; (74) башня №2 орудий группы А; (75) 3" пушка; (76) снарядный погреб орудий группы А; (77) подачная труба боеприпасов; (78) снарядный погреб орудий группы С; (79) зарядный погреб орудий группы А; (80) зарядный погреб орудий группы С; (81) помещение для хранения измерительных приборов; (82) буфет командира корабля; (83) кормовое отделение бортовых торпедных аппаратов; (84) погреб боевых зарядных отделений торпед; (85) кладовая принадлежностей минного содержателя; (86) кладовая соевого соуса; (87) каюта начальника штаба; (88) помещение хронометра; (89) кладовая парадной формы младших офицеров; (90) коридор; (91) провизионная кладовая флагмана и командира корабля; (92) кормовое шпилевое отделение, совмещенное с рулевым постом; (93) провизионная кладовая офицерской кают-компании; (94) салон адмирала; (95) торпедопогрузочный люк; (96) каюта адмирала; (97) умывальник младшего офицерского состава; (98) румпельное отделение; (99) отделение кормового торпедного аппарата

Броня для "Кавати" и "Сэтцу" производилась на сталелитейном заводе при верфи ВМС в Курэ, освоившем производство броневых плит в 1902 г. Перед началом производства плит в 1909 г. на заводе были установлены 6000-тонный и 3000-тонный гидравлические прессы. Верфь в Курэ изготовила (без учета пробных и незаконченных плит) 3763 т брони для "Кавати" и 3750 т для "Сэтцу". При этом на первом было установлено 3706 т брони, а оставшиеся 57 т не были использованы. По каким-то причинам часть материалов, проходивших для "Кавати" по статье "броня", для "Сэтцу" учитывалась как "защитное покрытие". В результате общий вес брони для "Сэтцу" составил 4152 т, для чего, помимо поставленной специально для этого него брони, 402 т было взято из лишних плит, изготовленных для других кораблей. Общий вес защитного покрытия для "Кавати" равнялся 1530 т, а для "Сэтцу" -1110т, так что общий вес броневых материалов этих линейных кораблей составлял 5236 и 5262 т соответственно.

Вертикальная броня была цементирована по методу Круппа. Превосходство крупповской брони было, в частности, подтверждено испытаниями на полигоне в Камэгакуби (рядом с Курэ). Для палубной брони и тонких переборок использовалась никелевая сталь. Толстая броня крепилась на деревянную подкладку с помощью броневых болтов по технологии, аналогичной применявшейся на других кораблях начала XX в.

Подобно английским кораблям того времени, толщина брони измерялась в "весовых дюймах". Один "весовой дюйм" соответствовал плите весом 40 фунтов на кв. фут, имевшей толщину 24,9 мм. Эта величина весьма близка к одному дюйму (25,4 мм). "Весовые дюймы" были удобны из-за принятой практики заказа материалов на вес. Так, заказ 12-дюймовых плит означал заказ плит весом 480 фнт./кв.фут. Плиты из никелевой стали напрямую специфицировались в фунтах, например, для "Кавати" заказывались плиты толщиной 45 фнт. (т.е. весом 45 фнт./кв. фут), 30 фнт. и т.д. Ниже толщина брони дана в спецификационных единицах и в скобочках пересчитана в миллиметры. Следует также отметить, что технология того времени не позволяла производить толстые плиты очень точно, погрешности по толщине часто составляли 2-3 %. Спецификации по изготовлению брони для фирм-производителей предусматривали некоторый допустимый диапазон отклонений от номинальной толщины. При этом, например, в британском флоте для избежания строительной перегрузки максимальная допустимая толщина брони равнялась номинальной, так что поставщики брони старались изготавливать плиты толщиной несколько меньше номинала. Поэтому толщины брони, особенно выраженные в миллиметрах, являются в определенной степени условными.

План кормового самого верхнего мостика

План кормового мостика

План мостика

План самого верхнего мостика

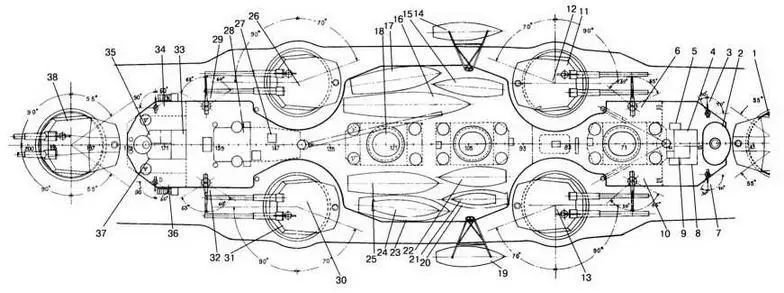

Планы надстроечной палубы и мостиков
