(1) башня № 1 орудий группы А; (2) сигнальная кладовая; (3) орудие №3 группы D; (4) штурманская рубка; (5) сходной люк; (6)4" орудие; ( 7) орудие № 1 группы D; (8) походная каюта командира корабля; (9) походная каюта командира штурманской боевой части; (10) 4"орудие; (11)3’’ орудие; (12) башня №4 орудий группы А; (13) башня №3 орудий группы А; (14)-( 15) 30-футовый гребной катер; (16) 56-футовый минный катер; (17) 40-футовый малый паровой катер; (18) дымовая труба; (19) 30-футовый гребной катер; (20) 30-футовая рабочая шлюпка; (21) 20-футовая рабочая шлюпка; (22) 30-футовый гребной катер; (23) 40-футовый баркас; (24) 30-футовая рабочая шлюпка; (25) 40-футовый малый паровой катер; (26) башня №6 орудий группы А; (27) световой люк; (28) световой люк машинного отделения; (29) 4" орудие; (30) башня №5 орудий группы А; (31) 3" орудие; (32) 4" орудие; (33) штурманская рубка; (34) орудие №4 группы О; (35) кранец выстрелов салютных орудий; (36) орудие №3 группы D; (37) походная каюта начальника штаба; (38) башня №2 орудий группы А; (39) боевая рубка; (40) орудие №2 группы Е; (41) орудие №1 группы Е; (42) рулевая рубка; (43) прожектор; (44) орудие №4 группы Е; (45) кормовая боевая рубка.

Обращает на себя внимание, что корабельная артиллерия делилась на группы, обозначенные буквами латинского алфавита: А - 12" орудия, В - 6", С - 12-см и D - 3". Интересна также нумерация башен главного калибра: носовая - №1, кормовая - №2, башни правого борта - №3 и №5, левого - №4 и №6, а не в общем порядке с носа на корму

Главный пояс имел высоту 3,88 м, из которых на 1,95 м опускался ниже проектной ватерлинии. Пояс имел толщину 12 дюймов (299 мм), утончаясь в нижней части (нижние 1,07 м) до 7" (174 мм). Толстый пояс закрывал борт в пределах цитадели от носового до кормового барбета и замыкался в оконечностях 8-дюймовыми (199-мм) поперечными траверзами, примыкавшими к внешним кромкам барбетов. В оконечностях имелся пояс по ВЛ толщиной 4" (100 мм). Он имел меньшее, чем главный пояс, углубление, примыкая своей нижней кромкой к скосу палубы. В носу 4-дюймовый пояс поднимался над ВЛ несколько выше главного и доходил до форштевня, а в корме его верхняя кромка соответствовала по высоте верхней кромке главного пояса. Кроме того, пояс в корме чуть-чуть не доходил до ахтерштевня, оставляя место для кормового торпедного аппарата.

Выше главного пояса до уровня средней палубы борт закрывал верхний пояс толщиной 7". Он тянулся от барбета носовой башни до уровня кормового каземата 152-мм орудий, а далее переходил в длинный угловой траверз той же толщины, примыкавший к тыльной части барбета кормовой башни. В носу верхний пояс имел полную высоту до уровня середины носового барбета, понижаясь далее до уровня носового пояса, который примыкал к нему примерно на уровне передней кромки барбета.

Батарея 152-мм орудий между средней и верхней палубами была защищена 6-дюймовой (149-мм) броней по борту. От концевых орудий к тыльным частям концевых барбетов шли угловые траверзы той же толщины. С тыльной стороны батарея была отгорожена 40-фнт. (25-мм) продольной переборкой[* По другим данным, толщина этой переборки составляла 30 фнт. (19 мм).]. Между вторым, третьим и четвертым орудиями с каждого борта имелись также продольные переборки той же толщины, в то время как концевые орудия были отгорожены барбетами бортовых башен ГК.

В отличие от "Аки" и "Курамы", броневая палуба в пределах цитадели была плоской, без скосов к бортам. Ее толщина составляла 45 фнт. (28 мм). В оконечностях за пределами цитадели броневая палуба толщиной 3 дюйма (75 мм) располагалась ниже ватерлинии и имела карапасную конструкцию со скосами к нижней кромке пояса. Верхняя палуба в средней части корпуса имела толщину 30 фнт. (19 мм). Интересной чертой этих линкоров была бронированная (45-фнт.) средняя палуба в носу со скосами к верхней кромке носового пояса.

Концевые башни ГК имели 11 -дюймовый (274-мм) лоб, борта и тыльную часть и 3-дюймовую (75-мм) крышу. Бортовые башни отличались 10-дюймовыми (249-мм) бортовыми и задними плитами. Толщина пола башен составляла 2,5" (62 мм). Барбеты концевых башен имели толщину 10" над верхней палубой, 11" в открытой части выше средней палубы, 8" в открытой части между средней и броневой палубами и 4" в за крытой верхним поясом или траверзами части. Бортовые барбеты имели 11-дюймовые плоские внешние плиты до главного пояса, 5-дюймовую (125-мм) внутреннюю закругленную часть между верхней и средней палубами и 4-дюймовую - между средней и броневой палубами.

Подобно современным им британским дредноутам, линкоры типа "Кавати" имели противоосколочное бронирование погребов ГК: 45-фнт. (28-мм) стенки и 60-фнт. (37-мм) пол.

Боевая рубка имела 10-дюймовые стенки и 3-дюймовую крышу. От рубки до средней палубы опускалась броневая труба толщиной 6" выше верхней палубы и меньшей толщины (предположительно 3-4") между верхней и первой средней палубами. Задняя боевая рубка имела толщину стенок 6" и 3" крышу; 4-дюймовая броневая труба из нее опускалась только до верхней палубы, ниже имелось небронированное продолжение до кормовой нижней рулевой рубки на 2-й средней палубе.

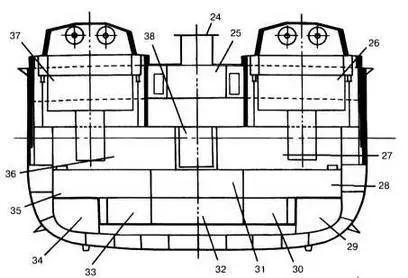

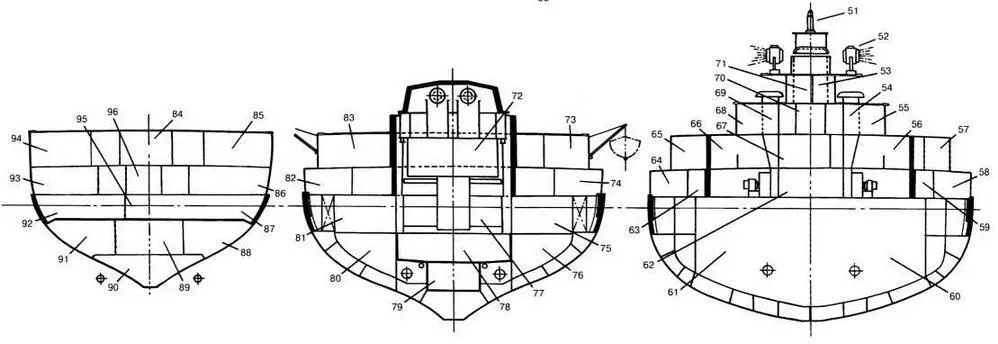

Поперечные сечения

(1) кубрик команды; (2) кладовая боцманских принадлежностей; (3) носовое шпилевое отделение; (4) рефрижераторная камера; (5) цепной ящик; (6) кладовая стальных листов, профилей и т.п. для ремонтных нужд; (7) каюта мичманов; (8) башня №1 орудий группы А; (9) аптека; (10) помещение для приёма раненых; (11) кладовая медикаментов; (12) отделение гидронасосов; (13) кладовая принадлежностей артиллерийского содержателя; (14) хлебная кладовая; (15) провизионная кладовая сухих продуктов; (16) снарядный погреб орудий группы А; (17) зарядный погреб орудий группы А; (18) провизионная кладовая сухих продуктов; (19) кладовая круп; (20) помещение трансформаторов; (21) карцер; (22) кладовая механических принадлежностей; (23) кают-компания мичманов; (24) кузнечная мастерская; (25) камбуз команды; (26) башня №3 орудий группы А; (27) снарядный погреб орудий группы А; (28) зарядный погреб орудий группы А; (29) угольная яма №7; (30) зарядный погреб орудий группы В; (31) снарядный погреб орудий группы В; (32) зарядный погреб орудий группы В; (33) зарядный погреб орудий группы В; (34) угольная яма №8; (35) зарядный погреб орудий группы А; (36) снарядный погреб орудий группы А; (37) башня №4 орудий группы А; (38) коридор паропроводов; (39) 30-футовый гребной катер; (40) гальюн команды; (41) каземат орудия №5 группы В; (42) угольная яма №29; (43) угольная яма №13; (44) среднее котельное отделение; (45) угольная яма № 14; (46) угольная яма №30; (47) каземат орудия №6 группы В; (48) гальюн команды; (49) 30-футовый гребной катер; (50) 56-футовый минный катер; (51) компас; (52) прожектор; (53) сигнальная кладовая; (54) шахта вентиляции; (55) каюта командира штурманской боевой части; (56) кладовая для хранения гамаков; (57) ванная офицеров штаба; (58) запасная каюта; (59) коридор; (60) машинное отделение левого борта; (61) машинное отделение правого борта; (62) помещение для приема раненых; (63) коридор; (64) каюта начальника службы снабжения; (65) канцелярия механической службы; (66) кладовая для хранения гамаков; (67) приёмная радиорубка; (68) каюта старшего помощника; (69) шахта вентиляции; (70) помещение корабельного оркестра; (71) походная каюта начальника штаба; (72) башня №2 орудий группы А; (73) каюта офицеров штаба; (74) каюта командира 2-го дивизиона; (75) электростанция; (76) кладовая риса; (77) снарядный погреб орудий группы А; (78) зарядный погреб орудий группы А; (79) зарядный погреб орудий группы С; (80) кладовая круп; (81) отделение гидронасосов; (82) каюта командира 5-го дивизиона; (83) кают-компания офицеров; (84) каюта начальника штаба; (85) спальня командира корабля; (86) кают-компания младших офицеров; (87) провизионная кладовая адмирала и командира корабля; (88) кладовая механических принадлежностей; (89) кормовое шпилевое отделение, совмещённое с рулевым постом; (90) кормовая дифферентная цистерна; (91) кладовая механических принадлежностей; (92) кладовая обмундирования; (93) офицерский лазарет; (94) спальня начальника штаба; (95) коридор; (96) помещение хронометра
