Относительно М47 принято считать, что к началу 1970-х гг. большинство танков этого типа югославы передали (или продали по остаточной стоимости?) соседним странам, уже имевшим на вооружении эти машины, в частности, Италии и Греции, но этот факт не афишировался. Несколько десятков М47, оставшихся в ЮНА к началу 1980-х гг., находились, в основном, на долговременном хранении.

Парковый день в танковой части ЮНА. На переднем плане БТР М3 «Скаут», за ним - несколько М36В-2. 1957 г.

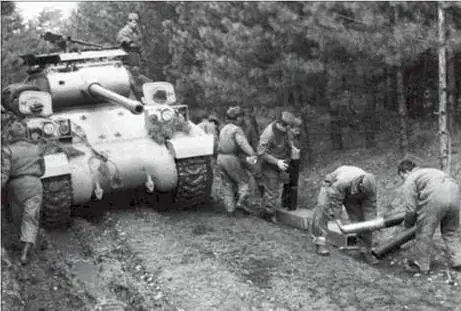

Погрузка боезапаса в самоходную установку М36В-2 на учениях ЮНА. 1965 г.

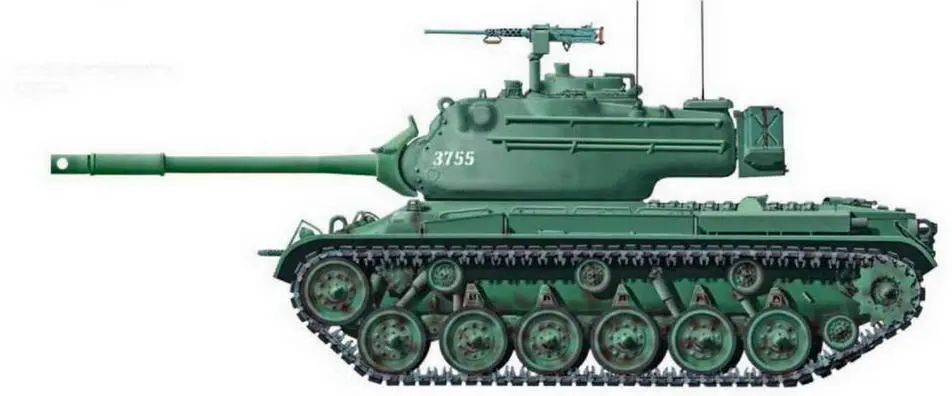

Танк М47 югославской армии.

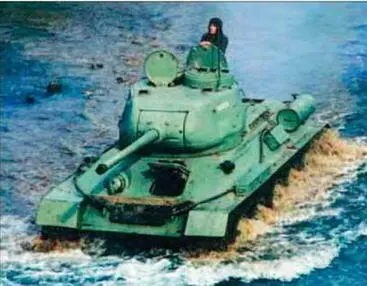

Танк Т-34-85 на учениях югославской армии. 1970-1980 гг.

Т-34-85 в Военно-историческом музее Белграда. Машина прошла в Югославии частичную модернизацию.

Большая же часть Т-34-85, М36 и М18 (наиболее изношенные машины этих типов, составлявшие до трети от общего количества, были частично разобраны на запчасти или списаны) к началу 1970-х гг. была выведена из боевого состава танковых, пехотных и противотанковых подразделений ЮНА и передана формированиям местной территориальной обороны - на базы мобилизационного хранения техники в сочетании с центрами подготовки резервистов для ЮНА на случай войны. До трети оставшихся устаревших бронированных машин использовали как учебно-боевые, а остальные держали на хранении. При этом в 1970-1980 гг. танки Т-34-85 и САУ М36 достаточно активно участвовали в учениях подразделений территориальной обороны СФРЮ.

Но никто не думал, что век устаревших танков окажется таким долгим, поскольку тогда трудно было предположить, что через десять лет в Югославии начнется гражданская война.

Использованы фото из архива автора, М. Никольского и общедоступной сети Интернет.

Рисунки А. Шепса.

О. В. Растренин

В начале июня 1942 г. главному инженеру ВВС КА генерал-лейтенанту А.К. Репину поступила докладная записка начальника УОС ГУ ВВС бригинженера Г.П. Лешукова, в которой он просил дать указание «о срочном заказе, /.../ экранов для экранизации бронеспинок самолетов Пе-2 и Пе-3, и отправке их для установки на самолеты в воинские части».

Дело в том, что на самолетах Пе-2 и Пе-3 штурман-бомбардир располагался уступом позади бронеспинки летчика. При попадании пули или осколочно-фугасного снаряда в бронеспинку «штурман неизбежно поражался осколками и брызгами пуль». Для его защиты бронеспинку предложили экранировать так называемой «шлемовой» броней толщиной 1,2-1,5 мм. Вес такого экрана с креплением составлял около 4 кг, а его установка занимала у двух техников всего 10е15 мин, что позволяло выполнять доработку силами самих воинских частей. Броня, необходимая для изготовления шлемовых экранов, «на броневых заводах имелась в достаточном количестве».

Кроме того, Лешуков просил «потребовать от НКАП установки экранов на бронеспинках летчиков на всех вновь выпускаемых самолетах Пе-2 и Пе-3, а военпредам запретить принимать эти самолеты без экранизации бронеспинок». Отметим, что к этому времени на самолетах Ту-2 такая система уже имелась: бронеспинка летчика экранировалась броневым листом толщиной 1,5 мм.

Как показали полигонные испытания, проведенные совместно ЦНИИ-48 и НИИ ВВС, при разрыве 20-мм осколочно-фугасного или бронебойно-трассирующего снаряда пушки MG151/20 на бронеспинке или поперечной бронеперегородке самолета, броня толщиной 1,8 мм (твердость 2,9еЗ,2 по Бринеллю), «расположенная под прямым (или близким к нему) углом, выдерживает действие осколков». Наблюдались лишь отдельные пробития малого диаметра от попаданий осколочно-фугасных снарядов вблизи тонкой брони или трещины - от бронебойных снарядов. С уменьшением толщины брони до 1 мм количество сквозных поражений увеличивалось, но все же подавляющее большинство поражений являлись безопасными. При разрыве «снаряда на преграде, лежащей перед броней, две плиты толщиной по 1,8 мм достаточны для защиты от осколков осколочно-фугасного снаряда».

Определялась также и стойкость тонкой противоосколочной брони при прямом попадании осколков фугасного снаряда путем установки экранированной системы, состоящей из четырех частей: фанерной преграды и трех броневых пластин толщиной 1,8 мм. Расстояние между составляющими экрана равнялось 35 мм. Обстрел велся по нормали с дистанции 100 м.

В Акте испытания противоосколочной экранированной брони от 30 октября 1942 г. начальник 4-го отдела ЦНИИ-48 Копырин и ведущий инженер 14-го отдела НИИ ВВС инженер-майор Слободчиков зафиксировали: «Результаты испытаний дают основания полагать, что экранная броня окажется эффективным средством защиты от действия осколков зенитных снарядов».

В декабре 1942 г. начальник отделения материалов УОС ГУ ВВС КА военинженер 2-го ранга А.К. Огилько подготовил справку «по вопросу использования противоосколочного бронеэкрана». Отмечалось, что «...на самолетах Ту-2, Пе-2, Пе-3 и Ил-2 в двухместном варианте позади летчика, непосредственно за его бронеспинкой, находится стрелок (радист, штурман, бомбардир). При попадании пули или снаряда в бронеспинку летчика, от пуль и снарядов, а также от цементованного слоя бронеспинки, получаются сотни осколков, которыми неизбежно поражается стрелок (радист, штурман, бомбардир).

Для защиты стрелка от этих осколков на бронеспинках самолетов Ту-2 установлен экран из шлемовой брони, толщиной 1,5-2 мм на расстоянии 35е40 мм от бронеспинки.

Об утверждении таких экранов на самолетах Пе-2 и Пе-3 есть распоряжение НКАП заводу №22/.../и первые экземпляры самолетов с экранированной бронеспинкой изготовлены и направлены в действующую часть.

На самолетах, где бронеспинка входит в силовую схему самолета (Ил-2, Су-6), при попадании пули или снаряда в бронеспинку, эти осколки могут разрушать троса управления и деревянную часть фюзеляжа.
