Тем временем из строевых частей приходили неутешительные вести. Инженер-инспектор ОЭР завода №22 Т.А. Дудинов после возвращения из командировки в 15-ю ВА докладывал:

«7. Командование боевых соединений и в особенности летный состав заявляют, что на выпускаемых машинах Пе-2 устанавливаемая броня стрелку радисту не соответствует своему назначению и является мертвым грузом по следующим доводам:

Схемы бронирования самолетов Ил-2бис завода №1 (зав. №4434) и Ил-2 (зав. №887) завода №30.

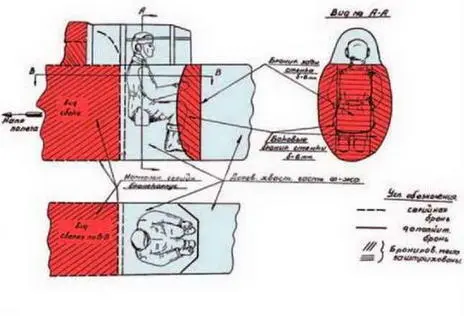

Схема бронирования серийного бомбардировщика Пе-2, октябрь 1942 г.

а) броня установлена для защиты от атаки истребителя в секторах обстрела, обстреливаемых штурманом и стрелком радистом, а не со стороны не обстреливаемых секторов;

б) немецкие истребители атакуют наши машины снизу под крыло, с хвоста атаки истребители избегают. Поэтому существующая броня является мертвым грузом и стрелки радисты, не видя от брони пользы, осаждают командование просьбами выбросить броню, а ввести броню снизу на пол и в нижней части с боку, в местах нахождения стрелка-радиста в период отражения атаки истребителей. С доводами командования, я лично согласен и считаю, что броню необходимо переставить, т.е. поставить броню на пол по бокам снизу в зоне боковых установок».

В течение августа-октября 1942 г. совместными усилиями ЦНИИ-48, ВВА им. Н.Е. Жуковского и завода N9 289 был отработан и 17 ноября предъявлен в НИИ ВВС КА «комплект деталей усиления существующей бронезащиты летчика самолета Як-1». Непосредственно в самолете на бронеспинке смонтировали:

«1) наголовник, крепящийся с помощью петель и болтов к противокапотажной раме;

2) детали защиты плеч и рук (правой и левой), крепящиеся болтами к спинке через имеющиеся на спинке отверстия для крепления подушки».

В отличие от серийного варианта, предложенная схема расположения брони гарантировала защиту головы, плеч, обеих рук. Угловая защита составляла: «При обстреле сверху сзади угол защиты головы - 30°; при обстреле сбоку сзади угол защиты плеч и рук - 30°; при обстреле сбоку сзади угол защиты нижней части корпуса - 20°». При этом дополнительные детали не мешали использованию в полете необходимого оборудования, а площадь бронирования была минимально необходимой, что обеспечило небольшой их вес, равный всего 10,2 кг. Такие детали легко монтировались на самолете при имеющейся бронеспинке и могли быть установлены любой частью ВВС в полевых условиях.

Комиссия рекомендовала внедрить дополнительные детали к серийному изготовлению и установить их на находящиеся в эксплуатации самолеты Як-1 со стандартной бронеспинкой, а также изготовить опытные комплекты дополнительных деталей усиления бронезащиты на Як-7 и ЛаГГ-3.

Имея на руках положительное заключение комиссии, исполняющий обязанности директора ЦНИИ-48 военинженер 1-го ранга Н.П. Гречко 20 ноября обратился к генерал- лейтенанту А.К. Репину с предложением изготовить на заводе №125 НКАП опытную партию (100 комплектов) дополнительных деталей брони самолета Як-1 для проведения войсковых испытаний. Предполагалось, что испытания позволят «разрешить вопрос о достаточности бронирования», поскольку «вопрос с объемом бронирования на одноместных истребителях весьма сложен, так как необходимо при достаточно полном объеме защиты обеспечить одновременно хороший обзор и уложиться в минимальный вес».

Несколько позже с предложенной дополнительной броней самолета Як-1 ознакомился летчик-испытатель НИИ ВВС подполковник К.А. Груздев. В докладной на имя генерала Репина от 30 ноября он указывал: «На основании личного опыта воздушных боев на истребителях, в том числе и на Як-1, с самолетами противника Me-109, Me-110, Ю-88, Ю-87, Хе-113, Хш-126 идр., считаю бронезащиту рациональной, хорошо дополняющей объем существующего бронирования на истребителях. Считаю необходимым немедленно внедрить в серийное производство».

Однако вопрос о внедрении в серию дополнительной брони летчика на Як-1, как, впрочем, и усиленных схем бронирования на других серийных самолетах ВВС КА, не был решен Наркоматом авиапромышленности ни в 1942 г., ни в 1943 г. По этому поводу заместитель командующего ВВС КА генерал-полковник А.К. Репин дважды обращался к наркому авиапромышленности А.И. Шахурину.

В письме от 21 мая 1943 г. он отмечал: «Приказом по НКАП и ВВС КА от 24.7.42 г. за № 559с/032 была создана комиссия по рассмотрению бронирования серийных самолетов ВВС КА. Комиссия, на основании материалов опыта войны, летно-технических данных самолетов и возможностей отечественной промышленности, рекомендовала усиленные схемы бронирования боевых самолетов ВВС КА и предлагала обязать главных конструкторов самолетов представить в 7 Главное управление НКАП и НИИ ВВС КА свои соображения и мероприятия по реализации рекомендуемых Комиссией схем бронирования. Протокол этой комиссии утвержден Вашим заместителем генерал-майором т. Яковлевым и мною. Со времени окончания работ Комиссии прошло 8 месяцев, однако ни одна из рекомендованных Комиссией усиленных схем бронирования до настоящего времени в серию не внедрена».

В обращении от 14 сентября 1943 г. Репин давал более расширенную картину бедствия. В частности, он отмечал: «На немецких истребителях для защиты летчика сверху применены надголовники, а для защиты снизу установлена броня под сидением летчика. Подобной защиты на отечественных истребителях нет. На самолете Як-1 №3560, испытанном в НИИ ВВС КА в июле 1942 г., был установлен макет брони - надголовника для защиты летчика сверху. Надголовник был рекомендован НИИ ВВС КА для установки на все серийные самолеты Як-1, после устранения отмеченных дефектов по недостаточной угловой защите. Однако до настоящего времени надголовники летчика ни на одном истребителе не устанавливаются. Отработка металлических броневых надголовников для защиты головы летчика сверху предусматривалась и в решениях Комиссии по рассмотрению бронирования серийных самолетов ВВС КА, утвержденных в августе 1942 г. Вашим заместителем и мною, но ни одна из рекомендованных комиссией усиленных схем бронирования в серию до сего времени также еще не внедрена».

Трофейный немецкий истребитель Bf109G-2 (№14513) на испытаниях в НИИ ВВС, июль 1943 г.
