На самолете Су-6 для улавливания этих осколков с целью предохранения деревянных стрингеров от разрушения установлен экран из брони толщиной 2 мм.

Несмотря на большое число случаев разрушения этими осколками на самолетах Ил-2 тросов управления и деревянной части фюзеляжа у места крепления бронекорпуса с хвостовой частью, тов. Ильюшин от применения экрана воздержался из-за перегрузки самолета».

Надо сказать, С.В. Ильюшин игнорировал не только рекомендации НИИ ВВС по повышению боевой живучести Ил-2, но и решения комиссии ВВС и НКАП о внедрении усиленного варианта бронирования штурмовика, а именно е требование «заменить 12-мм цементированную бронеспинку корпуса на цементированную спинку толщиной 16е20мм».

Дело в том, что к этому времени в массовое производство внедрялся двухместный вариант штурмовика с воздушным стрелком и пулеметом УБТ на оборонительной установке ВУБ-3. Центровка самолета сместилась назад, и пилотажные качества ухудшились. Особенно критичным это было для молодого летного состава, не имеющего должной летной подготовки. В то же время использование дополнительной брони еще более смещало назад центровку Ил-2. Полеты становились опасными. Собственно, именно по этой причине бронирование воздушного стрелка ограничивалось лишь использованием 6-мм бронещитка, прикрывающего его от огня строго со стороны хвоста.

Как показали результаты войсковых испытаний первых серийных двухместных Ил-2 с ВУБ-3, бронещиток носил формальный характер, поскольку пробивался боеприпасами немецких авиапушек и крупнокалиберных пулеметов. Любой осколочный снаряд, проникший в кабину стрелка, если и не попадал в него, то разрывался на задней броне бронекорпуса и осколками поражал стрелка. Про осколки зенитных снарядов и говорить не приходится е их было много, и они прошивали кабину стрелка с бортов насквозь. Сама кабина была довольно тесной: стрелок в меховом комбинезоне и с парашютом едва помещался в ней и для ведения стрельбы вынужден был занимать неестественное положение. При этом было неудобно маневрировать установкой и перезаряжать пулемет.

Пилотирование требовало от летчиков повышенного внимания, особенно в процессе выполнения виражей и на боевых разворотах. Отмечались большие нагрузки на рули при перекладывании штурмовика из виража в вираж. При выполнении глубоких виражей наблюдалась тенденция к срыву самолета в штопор. Пикирование на скорости 440 км/ч делало самолет трудноуправляемым, он норовил увеличить угол пикирования, а при резком выводе из пикирования стремился к кабрированию с последующим срывом в штопор.

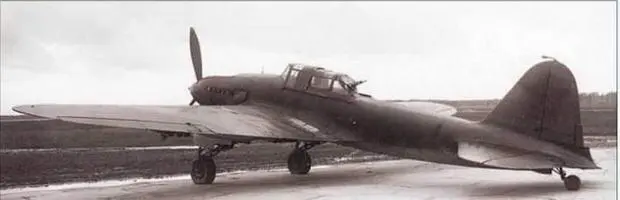

Ил-2 АМ-38 с кабиной стрелка производства завода №30 (зав. №887) на государственных испытаниях,октябрь 1942 г.

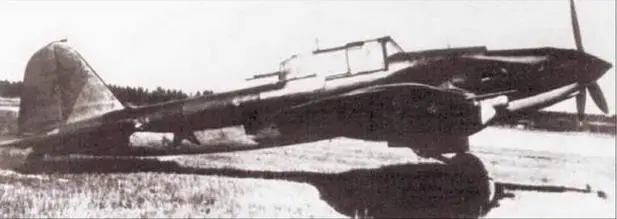

Ил-2бис АМ-38 с кабиной стрелка производства завода №1 (зав. №4434) на государственных испытаниях, октябрь 1942 г.

В акте от 3 марта 1943 г. военные потребовали от НКАП улучшить бронирование кабины стрелка, установив броню с боков и снизу и усилив бронирование сзади сверху, а также увеличить углы обстрела ВУБ-3 до 50-60“ в стороны и вверх и, по возможности, «вниз до 15-20’».

Усилить защиту стрелка можно было лишь путем переделки бронекорпуса, как это было сделано на опытном самолете Ил-2бис производства завода №1. На нем полностью бронированная кабина стрелка с блистерной установкой под УБТ оборудовалась вместо заднего бензобака. При этом уровень защищенности стрелка не уступал защите летчика. Важно, что в отличие от серийного двухместного варианта, центровка Ил-2бис не изменялась. По летным и пилотажным качествам «бис» почти не отличался от одноместного Ил-2.

Самолет и кабина стрелка получили положительную оценку специалистов НИИ ВВС и строевых летчиков 6-го гшап, где Ил-2бис проходил войсковые испытания. Стрелки отмечали, что кабина удобна и просторна. Сильное бронирование придавало ощущение спокойствия, что благоприятно сказывалось на эффективности воздушного боя. Размеры кабины позволяли брать в полет пулемет ДА и отражать им атаки истребителей сбоку. В отзыве командира 6-го гшап указывалось:«Больше выпускать самолеты Ил-2 со стрелком. Наилучшей машиной такого типа является машина первого завода. Летно-технический состав 6-го Гв.шап благодарит коллектив 1-ro завода, создавший замечательную кабину стрелка, тем самым давший возможность всесторонне использовать самолеты Ил-2, что и требует обстановка на фронтах /.../. Летчики 6-го Гв.шап просят давать побольше этих машин».

Тем не менее, решение о серийном выпуске Ил-2бис так и не приняли. Основной причиной являлся большой объем изменений, связанных с переделкой бронекорпуса и перекомпоновкой бензобаков, что привело бы к снижению выпуска штурмовиков. Для кардинального пересмотра схемы бронирования Ил-2 за счет изыскания внутренних резервов не было ни времени, ни сил. Все ресурсы ОКБ-240 поглощались работами по опытным машинам и обеспечению серийного производства Ил-2. Между тем военные регулярно официально запрашивали у С.В. Ильюшина и руководства НКАП о проводимых мероприятиях по усилению бронезащиты Ил-2.

К октябрю 1942 г. в полном соответствии с рекомендациями НИИ ВВС на заводе №22 разработали схему усиленного бронирования бомбардировщика Пе-2. При сохранении принципиальной схемы бронирования, реализованной на серийных самолетах, толщина броневых плит была увеличена из расчета «на защиту экипажа от бронебойных пуль калибра 15 мм и снарядов калибра 20 мм с дистанции 350е400 м». Как отмечалось, вес брони «по новой схеме выражается в 194,8 кг вместо 154.9 кг существующих в настоящее время на серийных самолетах».

Специалистов НИИ ВВС предложенная схема бронирования Пе-2 полностью устроила. Единственное замечание касалось расположения «верхней брони стрелка-радиста, чтобы последняя не закрывала бортового обзора».

Положительное заключение за подписью начальника института генерал-майора П.А. Лосюкова и начальника 14-го отдела инженер- полковника Д.В. Лагутина 8 октября было отправлено генерал-лейтенанту А.К. Репину, который уже через два дня его утвердил с замечанием: «Считать необходимым до запуска в массовое производство предложенной схемы бронирования, оборудовать броней по этой схеме один полк с целью проверки ее в боевых условиях».
