Техника и вооружение 2014 10

– пульт дистанционного управления с Прибором 75 (по одному на комплекс);

– выносной пульт управления (для комплексов с количеством пусковых установок более четырех);

– выпрямительный агрегат – типа ВКС при питании 3 – 50 Гц / 380 В или типа ВАКС с фильтром при питании 3 – 400 Гц / 220 В;

– прибор сопряжения с автоматической системой управления типа АСОР (при ее наличии на корабле; один прибор сопряжения предусмотрен на каждые четыре ПУ);

– соединительный ящик СЯ1 (один на каждые четыре ПУ, при условии наличия на корабле системы типа АСОР);

– комплект ЗИП (одиночный) корабельный;

– комплект эксплуатационной документации.

Калибр, мм….. 120

Длина пусковой установки

без снарядов, мм 655

Ширина ПУ без снарядов, мм 962

Высота ПУ без снарядов, м 540

Масса ПУ без поворотного механизма, кг 205

Масса ПУ с поворотным механизмом, кг 336

Длина снаряда, мм 1220

Масса снаряда, кг, не более 25

Реактивные снаряды комплекса радиоэлектронной борьбы ПК-10: СК-50, СР-50 и С0-50.

В зависимости от главных размерений и водоизмещения корабля-носителя комплекс ПК-10 может применяться в одном из нескольких вариантов комплектации:

– для кораблей малого водоизмещения – пульт дистанционного управления и две или четыре ПУ;

– для кораблей среднего и большого водоизмещения – восемь, 12 или 16 пусковых установок с соответствующим по требованиям количеством пультов дистанционного управления.

При этом каждая из указанных комплектаций может иметь несколько вариантов исполнения, которые предусматривают, в частности, оснащение всех или отдельных ПУ приводом поворота в удобную для заряжания зону (сторону). Комплекс также может комплектоваться различными вариантами вторичных источников электропитания.

Предусматривается два режима стрельбы: автоматический – сериями и ручной – одиночными выстрелами (снарядами). При этом под одной серией снарядов в данном случае принято понимать один или несколько залпов из всех назначенных на стрельбу ПУ, причем в каждом залпе из каждой ПУ выпускается по одному снаряду.

Прибор дистанционной стрельбы (с Прибором 75) предназначается для:

– обеспечения световой сигнализации по цепям источников питания;

– сигнализации о наличии снарядов в гнездах пусковой установки;

– выполнения вручную установки исходных данных для стрельбы: номер пусковой установки, назначенной для выполнения стрельбы, количество серий (пусков) снарядов (от одной до десяти, интервал между залпами в серии – 0,3 с), количество снарядов серии из каждой назначенной для стрельбы пусковой установки – количество залпов в серии (от одной до десяти), интервал между сериями (1-2 с, далее – от 2 до 20 с с дискретностью 2 с);

– выдачи команд на пуск снарядов и на отмену пуска; выполнения самоконтроля правильности функционирования в режиме «ПРОВЕРКА ПДУ» при разряженных пусковых установках;

– пуска любого снаряда из любой ПУ;

– автоматического переключения с основного электропитания на резервное (аварийное).

Время ввода исходных данных для стрельбы не превышает 60 с, время непрерывной работы пульта дистанционного управления – не менее 12 ч.

В свою очередь, выносной пульт управления предназначен для управления стрельбой комплекса ПК-10 из ходовой рубки корабля-носителя. Данный пульт обеспечивает переключение управления стрельбой на себя лично или на прибор дистанционной стрельбы; ведение диалога оператора выносного пульта управления с оператором пульта дистанционного управления, а также выдачу команды «Пуск СО», либо «Пуск СР», либо «Отмена пуска».

Выпрямительный агрегат, как можно понять, обеспечивает комплекс ПК-10 электрическим питанием 27 В постоянного тока.

Пусковая установка комплекса ПК-10 – десятиствольная, крепится неподвижно на палубе либо вверх стволами, либо с направлением стволов под острым углом к линии горизонта. Она обеспечивает:

– стрельбу снарядами помех в любое время суток и года;

– любой порядок ручного заряжания и перезаряжания снарядов (при этом каждая ПУ заряжается одним типом снарядов – СО или СР);

– удержание снарядов в гнездах установки при любых эксплуатационных нагрузках;

– выдачу в пульт дистанционного управления и автоматизированную систему управления комплекса сигнала о наличии готовых к стрельбе снарядов в пусковой установке.

Пусковые установки комплекса ПК-10, во врезке – прибор дистанционной стрельбы комплекса ПК-10.

Время готовности пусковой установки при незаряженном ее состоянии не превышает 20 мин, а при заряженной ПУ (с учетом подачи питания и установки исходных данных для стрельбы) оно составляет не более 1 мин. При этом время от подачи команды «Пуск» до выстрела первого снаряда (при условии нахождения пусковой установки в заряженном состоянии, наличии питания и установленных уже исходных данных для стрельбы) не превышает 0,5 с. На перезаряжание одной пусковой установки требуется не более 20 мин. Наиболее распространенным вариантом на боевых надводных кораблях советского и российского флота стал комплекс в составе четырех пусковых установок.

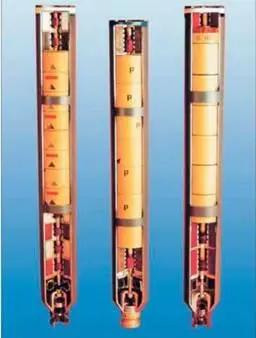

В комплексе ПК-10 применяются радиолокационные и оптико-электронные снаряды, которые внешне похожи, но различаются своим снаряжением, массой и маркировкой. Применяются серийные снаряды следующих типов.

Снаряд АЗ-СР-50 предназначен для постановки уводящих ложных радиолокационных целей (облако дипольных отражателей перенацеливает на себя радиолокационные ГСН атакующих ракет), имеет длину 1225 мм и массу 25 кг. Масса снаряжения – 10 кг (по другим данным -11 кг). Постановка ложных целей данным снарядом возможна на дальности 20-50 м, тип снаряжения – дипольные отражатели.

Снаряд АЗ-СО-50 служит для постановки широкодиапазонных оптических маскирующих завес и уводящих ложных целей, обеспечивающих перенацеливание на себя ГСН атакующего оружия на стадии автосопровождения. Снаряд имеет длину 1225 мм и массу 20 кг (по другим данным – 25 кг), а его снаряжение массой 6 кг (7,3 кг) относится к пиротехническому типу. Снаряд может применяться для постановки помех на дистанции порядка 20-50 м, помеха выставляется в виде аэрозольного облака в непосредственной близости от защищаемого корабля.

Снаряд АЗ-СОМ-50 представляет собой модификацию снаряда АЗ-СО-50 и предназначен для постановки оптических маскирующих завес и уводящих ложных целей. Он имеет длину 1225 мм и массу 22 кг (21,8 кг), а его снаряжение массой 6 кг (7,3 кг) также относится к пиротехническому типу (ИК, лазерное). Дальность постановки – от 20 до 70 м.
