Ракета комплекса состоит из двухступенчатого РДТТ (стартового и маршевого), боевой части, автономного отсека с элементами системы наведения и стабилизаторов. Кумулятивная боевая часть массой 6 кг размещена в носовой части ракеты. В хвостовой части размещены стартовый и маршевый двигатели. Стартовый двигатель, по оси которого проходит газопроводная труба маршевого двигателя, имеет четыре боковых наклонно расположенных сопла, способен развивать скорость ПТУР на траектории до 260 м/с менее чем за 1 с после старта. Тяга маршевого двигателя 500 кгс. В отсеке управления, занимающем среднюю часть ракеты, находятся источник электропитания, аппаратура системы управления, газоструйное управляющее устройство. Катушка с проводом, по которым передаются команды управления, смонтирована на трубе маршевого двигателя. Пуск ракеты осуществляется из цилиндрического транспортно-пускового контейнера.

Оператор должен все время полета ракеты удерживать перекрестие оптического прицела на цели. Отклонение ПТУР от линии прицеливание фиксируется ИК системой слежения, ориентированной на трассер ракеты. Команды управления вырабатываются автоматически в зависимости от совместного положения цели, перекрестия прицела и трассера ракеты.

Комплекс «Хот» несколько раз модернизировался. В 1985 г. появился вариант -Хот 2» с кумулятивной БЧ увеличенного со 136 до 150 мм калибра; масса БЧ – 4,1 кг.

Самый совершенный вариант комплекса «Хот 3» (с новой помехоустойчивой аппаратурой сопровождения и тандемной боевой частью массой 6,5 кг) выпускается с 1998 г. Основные характеристики ПТУР «Хот 3»: масса в ТПК – 32,6 кг; длина без ТПК – 1,3 м; диаметр – 0,15 м; дальность стрельбы-4 км.

Боевой вертолет «Газель», оснащенный ПТРК «Хот».

ПТУР «Хот».

Носителями ПТРК «Хот 3» являются вертолеты Во.105, SA.341F «Газель», «Тигр», «Руивалк».

В конце 1980-х гг. на международной основе началась разработка вертолетного ПТРК 3-го поколения TRIGAT-LR, предназначенного для замены ПТРК «Хот» (НОТ) и «Toy» (TOW). В программе принимали участие фирмы Германии, Франции и Великобритании, но в 2001 г. Франция и Великобритания вышли из программы. НИОКР, завершенные Германией, привели подписанием в 2006 г. контракта на серийное производство ракет. Производство данного ПТРК ведет концерн PARSys, образованный на паритетной основе фирмами «Diehl BGT Defence» и «LFK/MBDA Deutschland».

ПТРК TRIGAT-LR предназначен для вооружения боевых вертолетов «Тигр» UHT/YFC/HAD вооруженных сил Германии, Франции и Испании соответственно. В Германии комплекс получил наименование PARS-3 (Panzerabwehr rakensystem 3), во Франции – AC-3G (Antichar de Зе generation).

В состав комплекса, помимо ракет ATGW- 3LR и пусковых установок, входит надвтулочная оптоэлектронная прицельная система OSIRIS, включающая ИК и ТВ каналы, лазерный дальномер-целеуказатель.

Ракета ATGW-3LR выполнена по нормальной аэродинамической схеме и оснащена тепловизионной ГСН, установленной в носовой части. За ней размещена тандемная боевая часть. Далее к хвосту расположены аппаратура управления и двигатель с управляемым вектором тяги. Масса ракеты составляет 49 кг, длина – 1,5 м, диаметр корпуса – 0,15 м. Дальность стрельбы достигает 7 км.

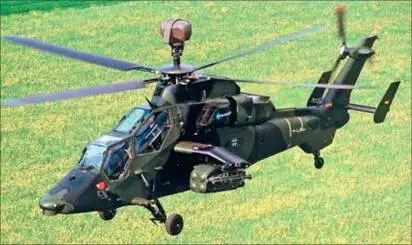

Боевой вертолет «Тигр» с ПУ комплекса PARS-3.

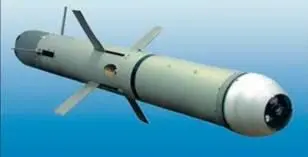

Ракета ATGW-3LR с тепловизионной ГСН комплекса TRIGAT-LR.

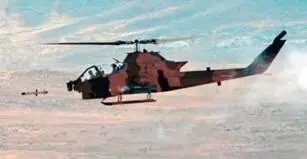

Пуск ПТУР «Спайк» с боевого вертолета АН-1 «Кобра».

Управляемая ракета семейства «Спайк».

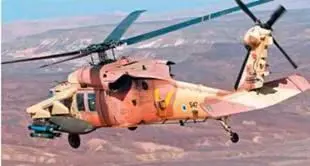

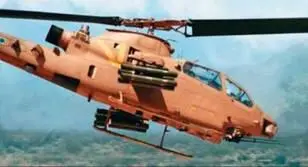

Подвеска ракет «Спайк» на боевых вертолетах UH-60 «Блэк Хок» и АН-1 «Кобра» ВВС Израиля.

При стрельбе оператор накладывает прицельную марку на цель; сопровождение ракеты и коррекция ее траектории автоматически осуществляется системой OSIRIS. В системе управления ракетой реализован принцип «пустил и забыл». Ракеты TRIGAT-LR запускаются из счетверенных пусковых установок. Вертолет «Тигр» способен нести две такие установки (восемь ракет).

В 1987 г. израильская фирма «Рафаэль» в инициативном порядке приступила к разработке семейства ПТРК «Спайк» (Spike). В 1997 г. эта программа получила поддержку на государственном уровне, с 2000 г. ПТУР данного семейства применяются армией и ВВС Израиля в боевых действиях, а с 2001 г. используются многонациональными силами в Афганистане. Производство комплексов осуществляет фирма «Рафаэль» в сотрудничестве с германской фирмой «Диль» (входит в концерн «Рейнметалл»), что облегчает продажу комплексов в Европе. Маркетингом в Европе занимается фирма «EuroSpike GmbH».

Изначально «Спайк» проектировался в варианте для сухопутных войск как аналог американского комплекса FGM-148 «Джевелин». Для вооружения легкой колесной техники и вертолетов была создана модификация комплекса «Спайк-ER» (Extended Range – увеличенной дальности; известен также как NT-Dandy, или NT-D) с большим диаметром и возросшей массой ракеты (масса – 34 кг, дальность стрельбы – 8 км).

ПТРК «Спайк» оснащены боевые вертолеты «Тигр» вооруженных сил Испании, АН-1 «Кобра» ВВС Израиля, UH-60 «Блэк Хок» в десантно-штурмовом варианте (в том числе UH-60M «БэттлХок») вооруженных сил Израиля и США. Проводились испытания по использованию этих ракет с французского БПЛА SAGEM «Спервью». Комплекс «Спайк» может быть установлен практически на любом современном вертолете – от MD-500 «Дефендер» до Ми-24, при этом дополнительной доработки вертолета не требуется.

ВМС Южной Кореи выбрали ПТУР «Спайк» в варианте NLOS для вооружения вертолетов палубного базирования АгустаУэстленд AW159 «Уилдкэт» (развитие вертолета «Линке»), начало поставок которых намечено на 2015 г. Ракета массой 70 кг с дальностью стрельбы 25 км может быть оснащена боевыми частями разного типа: бронебойной, осколочной, осколочно-фугасной. Оптоэлектронная ГСН позволяет использовать УР для поражения целей в любых метеоусловиях днем и ночью. Сообщалось об установке с 2012 г. на ракете Spike-NLOS, помимо оптоэлектронной ГСН, лазерной ГСН.
