НИОКР по ПТРК XBGM-71 велись фирмой «Хьюз Эйркрафт» в 1963-1968 гг. На вооружение он был принят под наименованием BGM-71 TOW – Tube-launched, Opticallytracked, Wire command data link, guided missile (запускаемая из цилиндрической пусковой установки управляемая по проводам ракета с оптическим наведением). Серийно выпускался фирмой «Рейтеон Системз».

Подвеска ПТУР типа J-10 на боевой вертолет WZ-10.

Семейство управляемых ракет «Тоу».

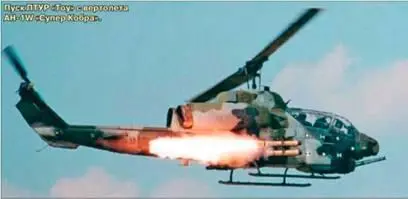

Пуск ПТРК «TOW» с вертолета AH-1W «Супер Кобра»

ПТРК «TOW» неоднократно модернизировался, однако долгое время основное внимание при совершенствовании ракеты уделялось повышению бронепробиваемости, т.е. дорабатывалась прежде всего боевая часть. Ракета BGM-71 TOW оснащалась обычной кумулятивной бронебойной боевой частью. BGM-71C ITOW (Improved TOW) снабдили выдвижной носовой штангой; такая ракета способна пробить стальную броню толщиной до 800 мм. На BGM-71D TOW-2 доработали двигатель и систему управления. BGM-71E TOW-2A получила тандемную кумулятивную БЧ, способную пробивать композиционную и реактивную броню (масса дополнительного заряда – около 0,3 кг, масса основного заряда – 5,9 кг).

Ракета BGM-71F TOW-2B (стартовая масса – 22,6 кг, длина – 1219 мм, диаметр корпуса – 149 мм) предназначена для поражения бронетанковой техники сверху и отличается новой тандемной боевой части, действие которой направлено под углом к продольной оси ракеты; БЧ оснащена взрывателем, срабатывающим при пролете ракеты над целью. Дальность полета вертолетной модификации BGM-71FTOW-2B Aero, разработанной в 2001 – 2002 гг., увеличена с 3,75 до 4,5 км за счет использования нового аэродинамического обтекателя носовой части и увеличения длины проводов на катушках.

Для наведения ракеты используется телескопический оптический прицел (на вертолетах АН-1 «Кобра» прицел установлен в передней кабине). Оператор должен удерживать ракету в поле зрения в течение всего полета до цели. Коррекция траектории ракеты выполняется посредством команд, передаваемых по двум проводам, разматываемым с установленных в хвостовой части ракеты катушек. Оператор отслеживает ракету в полете по сигналам ИК и ксенонового маяков. В 2000 г. начались работы по созданию беспроводной модификации ПТУР TOW с ИК ГСН (TOW FF, Fire-and-Forget – «пустил и забыл»), но в 2002 г. они были прекращены. Тем не менее, к 2006 г. разработали беспроводной вариант ракеты BGM-71F TOW-2B Aero – TOW 2В RF с радиокомандным наведением миллиметрового диапазона. Ракеты TOW 2В RF выпускаются серийно.

Комплекс AGM-114 «Хеллфайр» (Hellfire, или Heliborn, Laser, Fire and Forget – Вертолетный, Лазерный, «пустил и забыл») был принят на вооружение в 1980-е гг. Изначально он предназначался для борьбы с бронетанковой техникой, но в последние годы рассматривается как универсальный, пригодный для уничтожения широкой гаммы наземных и надводных целей. До начала 2014 г. изготовлено порядка 36000 ракет «Хеллфайр» всех модификаций; стоимость одной ракеты в зависимости от модификации в ценах 2012 г. составляла от 68000 до 98000 долл.

ПТРК «Хеллфайр» создавался как основное вооружение для боевых, разведывательно-ударных и десантно-штурмовых вертолетов вооруженных сил КМП США. Его носителями являются вертолеты AH-1W/Z «Супер Кобра»/«Вайпер», АН-64 «Апач» всех модификаций, UH/MH/HH/SH-60 «Хок», OH-58D/F «Кайова Уорриер» и MD-530. В 2003 г. комплекс «Хеллфайр» сертифицировали для применения с европейского боевого вертолета «Тигр». Этими ракетами вооружаются БПЛА нескольких типов, а также самолеты.

Комплекс неоднократно модернизировался. Первый вариант ракеты, AGM-114A, использовался только для испытаний. В серийное производство были запущены модификации AGM-114B для ВМС и КМП, AGM-114C для армии США. Модификация AGM-114B оснащена дополнительным электронным устройством боевого взвода. На ракете AGM-114C установлены двигатель меньшей дымности и улучшенная полуактивная лазерная ГСН. На AGM-114F Interim Hellfire использована тандемная боевая часть.

Пуск ПТУР «Хеллфайр» II с вертолета AH-1Z

В AGM-114K Hellfire II реализованы следующие доработки: установлена новая ГСН с повышенной разрешающей способностью, с возможностью наведения и по лазерному лучу, и посредством радиокоманд; установлен программируемый автопилот; увеличена броенепробиваемость кумулятивной тандемной БЧ. ГСН ракеты AGM-114K способна «перезахватывать» цель в неблагоприятных атмосферных условиях или в случае постановки помех. На боевой части модификации AGM-114K-A установлена «рубашка», образующая при подрыве основной БЧ облако осколков.

Масса AGM-114К – 45,5 кг, масса БЧ – 9 кг, длина – 1,63 м, дальность стрельбы – 8 км.

Ракета ПТРК «Хеллфайр» II.

Ракета AGM-114L Longbow Hellfire с точки зрения системы управления является совершенно новым типом. Она оснащена полуактивной радиолокационной ГСН миллиметрового диапазона, исходное целеуказание выдается бортовой РЛС «Лонгбоу» вертолета AH-64D «Апач Лонгбоу».

AGM-114M и AGM-114N отличаются, прежде всего, боевыми частями. «Флотская» AGM-114M является единственной в семействе, оснащенной чисто осколочной боевой частью. Ракета предназначена для поражения легких строений, легкобронированной и не бронированной техники, катеров. На AGM-114N установлена термобарическая боевая часть, оптимизированная для использования в урбанизированной местности, уничтожения живой силы и материальных ценностей в укрытиях и пещерах.

Модификация AGM-114P разработана специально для БПЛА, запуск этих ракет возможен со средних высот.

Вертолетное пусковое устройство на четыре УР «Хеллфайр» II.

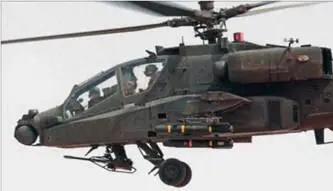

Подвеска ПТУР «Хеллфайр» II на вертолете AH-64D «Апач Лонгбоу».

Новейшей модификацией семейства «Хеллфайр» является приятая на вооружение в 2012 г. ракета AGM-114R с полуактивной лазерной ГСН. Запуск УР может осуществляться в более широком диапазоне высот и скоростей полета носителя под любым ракурсом к цели. Новая боевая часть обеспечивает поражения широкой гаммы целей – от незащищенных точечных до бронетанковой техники.
