В рекламных проспектах отмечается реализация в ПТРК «Спайк» концепции «пустил и забыл», что, скорее всего, не соответствует истине, так как УР оснащена волоконно-оптическим кабелем, по которому передается изображение от ГСН на борт носителя для коррекции траектории полета ракеты оператором бортовой системы вооружения. В 2015 г. намечено развернуть серийное производство вариантов всех ракет семейства «Спайк», у которых волоконно-оптический кабель заменен радиоканалом.

ПТУР «Спайк» оснащена боевой частью тандемного типа, способной, согласно опубликованным данным, преодолевать динамическую защиту всех современных основных боевых танков. В состав ПТРК входит оптический прицел с 10-кратным увеличением. Основной ГСН является инфракрасная, однако предусмотрена возможность установки двухрежимной оптоэлектронной/ИК ГСН. Штатно ракеты размещаются на вертолете в двух четырехзарядных трубчатых пусковых установках, которые крепятся на стандартных узлах подвески по бортам фюзеляжа. В пусковых установках для связи системы управления ракеты с СУВ носителя использован интерфейс 1553. Аэродинамические поверхности модификации NLOS, в отличие от всех других ракет семейства, выполнены неподвижными; на других модификациях поверхности крыльев и оперения выдвигаются из корпуса УР после пуска.

Семейство управляемых ракет LAHAT (LAser Homing Attack Missile) разработано в середине 1990-х гг. отделением «МВТ Division» израильской фирмы «Israel Aerospace Industries (IAI). В качестве носителей данных ракет используются различные платформы – колесная техника, танки, вертолеты, катера, БПЛА.

Пуск ракеты осуществляется со специальных пусковых установок или через орудийный ствол (танковые орудия и безоткатные орудия калибра 105 и 120 мм). Специализированная пусковая установка рассчитана на подвеску четырех УР LAHAT.

Информация о варианте для сухопутных войск впервые была представлена в 1998 г. В 2004 г. на выставке «Азиэн Аэроспейс» в Сингапуре впервые демонстрировался авиационный вариант УР LAHAT – SkyBow. В 2005 г. прошли успешные пуски УР LAHAT SkyBow с вертолетов Ми-8/17 и MD-500/530, а в 2010 г. – с боевого вертолета АН-1 «Кобра». На авиасалоне в Париже летом 2005 г. демонстрировался индийский вертолет «Дхрав» с подвешенными четырехзарядными пусковыми установками для УР LAHAT. На выставке «Евросатори-2010» был показан вооруженный УР LAHAT вертолет SA.342 «Газель».

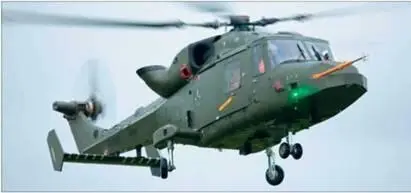

Южная Корея выбрала ПТУР «Спайк» в варианте NLOS для использования на вертолете AW159 «Уилдкэт».

ПТУР «Спайк» в варианте NLOS.

Общий вид управляемой ракеты LAHAT и вертолетное пусковое устройство на четыре ПТУР.

Масса ракеты LAHAT – 12,5 кг, длина – 0,975 м, диаметр – 1,045 м. Дальность стрельбы составляет 8 км, расчетное КВО – 0,7 м.

ПТУР семейства LAHAT оснащены лазерной полуактивной ГСН. Сообщается, что тандемная боевая часть ракеты обеспечивает пробитие всех типов брони, включая динамическую защиту.

Боевой вертолет способен нести четыре, восемь или 16 УР LAHAT. Для использования комплекса данного типа на вертолет необходимо установить прицел непосредственного визирования Line Of Sight (LOS) и выносной прицел Non-Line of Sight (NLOS).

Семейство ПТУР «Наг» (Nag, в переводе с санскрита – «змея») разработано Управлением исследований и разработок в области обороны (Defence Research and Development Organization) Индии. Это третье поколение индийских ПТУР, выполненных согласно концепции «пустил и забыл». Изначально предполагалась разработка трех вариантов ракет, отличающихся способами наведения на цель: по проводам, с радилокационной ГСН миллиметрового диапазона и с ИК ГСН. В процессе НИОКР от наведения по проводам отказались, а радиолокационная и ИК ГСН выполнены взаимозаменяемыми.

Испытания базового варианта ПТУР «Наг» для сухопутных войск начались в 2008 г. Ведется разработка варианта ракеты для вооружения вертолетов «Дхрув» и LCH. Данный вариант известен как HELENA (HELIcopter NAag). В состав комплекса вертолетного вооружения, помимо собственно ракеты, входят пусковые установки трубчатого типа и смонтированная в носовой части вертолета гиростабилизированная турель с ИК прицелом и лазерным дальномером-целеуказателем. Дальность стрельбы ПТУР HELENA увеличена до 8 км (дальность стрельбы ПТУР «Наг» – 4-5 км). Испытания вертолетного варианта начались в 2011 г.

Ракета «Наг» массой 42 кг полностью изготовлена из стеклопластика. Боевая часть тандемного типа весит 8 кг. Дальность стрельбы – 8 км, КВО – 0,9 м (вероятность попадания -0,77).

В 1990-е гг. в Китае приступили к разработке аналога американской УР AGM-114 «Хеллфайр». Согласно опубликованной информации, за НИОКР по перспективной ракете отвечал завод №218 фирмы CNIGC в Пекине. Из-за технических сложностей в 2004 г. проект оказался на грани закрытия, но в 2005 г. работы по программе активизировались, что западные аналитики связывают с резким увеличением финансирования. Малосерйиное производство УР J-10 Hong Jian («Красная стрела») началось в 2009 г. Ракеты пока предназначены исключительно для вооружения боевых вертолетов WZ-10.

Известны следующие модификации ракеты J-10:

– HJ-10A с радиолокационной ГСН Yo Huo миллиметрового диапазона; разработка завершена в 2006 г., но технические проблемы полностью не удавалось преодолеть минимум до 2009 г. HJ-10A может комплектоваться боевыми частями двух типов: тандемной бронебойной или проникающей, оптимизированной для поражения цели сверху. Боевые части взаимозаменяемы.

– HJ-10B с тепловой ГСН; комплектуется такими же БЧ, как и УР HJ-10A.

– HJ-10C с полуактивной лазерной ГСН; оснащается такими же БЧ, как и УР HJ-10A.

– HJ-10D с телевизионной ГСН; комплектуется такими же БЧ, как и УР HJ-10A.

– AKD-10 – упрощенный вариант с осколочно-фугасной БЧ, на 80% унифицирован с УР HJ-10A/B/C/D.

– AR-1 – вариант с ТВ ГСН для БПЛАСН-3.

ПТУР «Наг»

В конце 1960-х гг. в США был принят на вооружение комплекс «Тоу», который и сегодня остается одним из самых распространенных в мире ПТРК. К 2000 г. выпустили более 600000 ракет «Тоу» всех модификаций. Комплекс производится в нескольких модификациях, предназначенных для размещения на различных платформах. Авиационными носителями ПТРК «TOW» являются только боевые вертолеты семейства Белл AH-1S «Кобра». Необходимо отметить, что вертолет AH-1S разрабатывался как специализированный носитель данного ПТРК и одно время именовался «Кобра TOW».
