Лев Скрягин - Книга о якорях

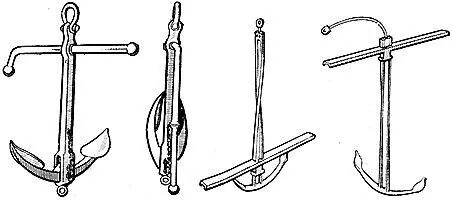

Рис. 84. Один из вариантов крепления штока без чеки

Крепление съемного железного штока можно изменить так, как показано на рис. 84. Можно применить и предложение советского инженера Кочерги, который в 1962 году выдвинул сходную идею, но вместо одной прорези в его конструкции два шипа [36].

За последнее время за рубежом запатентовано около сотни разборных и складных адмиралтейских якорей. Из-за сложности конструкции в массовое производство они не идут: в основном их изготавливают по индивидуальным заказам. Болты и трущиеся части во много раз снижают их прочность, особенно если якорь сильно проржавел. Профессиональные моряки и рыбаки скептически относятся к таким якорям. Известный писатель и моряк Джозеф Конрад называл их «хитроумными игрушками» (рис. 85).

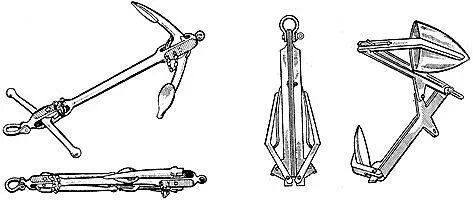

Рис. 85. Джозеф Конрад называл такие якоря «хитроумными игрушками»

В якорях с качающимися рогами и съемным штоком принцип действия адмиралтейского якоря остался непоколебленным. По-прежнему один из его рогов не участвовал в работе, а шток, находящийся в другой плоскости, создавал неудобства при подъеме якоря на судно. И хотя якорь Портера был безопасным в одном отношении — рог не торчал из грунта, качающиеся рога представляли угрозу людям при уборке якоря на волнении.

«Почему бы не видоизменить якорь Портера так, чтобы рога вращались в другой плоскости и якорь забирал грунт одновременно двумя рогами?» — такая мысль приходила в голову морякам и мастерам еще до учреждения адмиралтейского стандарта 1852 года. И первым, кто воплотил эту идею в жизнь, стал английский якорный мастер Гаукинс [53, 86]. Он еще в 1822 году осмелился изменить сохранявшийся веками принцип действия якоря, отказавшись в своей конструкции от штока. Гаукинс, как и Портер, сделал в нижнем конце веретена развилину, но подвижные рога укрепил в ней в другой плоскости. Они уже не качались, а поворачивались на некоторый угол в каждую из двух сторон (рис. 86).

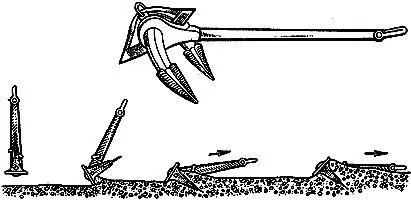

Рис. 86–87. Принцип действия якоря Гаукинса с поворотными лапами

Отданный якорь ложился на грунт плашмя одной из своих сторон. Когда якорный канат натягивался и начинал протаскивать якорь по дну, жестко укрепленный в средней части рогов сектор, цепляясь за грунт, разворачивал рога якоря вниз, и он зарывался в грунт одновременно двумя рогами. На этом принципе основаны конструкции всех современных якорей, забирающих грунт одновременно двумя лапами (рис. 87).

Прежде чем передать свой якорь на рассмотрение в Адмиралтейство, Гаукинс составил его подробное описание. В нем говорилось, что, поскольку оба рога якоря находятся в грунте, он безопасен для проходящих над ним судов, а отсутствие штока позволяет назвать автору свое изобретение самым удобным для обращения на корабле якорем. Гаукинс утверждал, что держащая сила его якоря ровно в два раза выше, чем у обычного якоря (ведь якорь держит грунт одновременно двумя рогами!).

Рассмотрев заманчивое предложение изобретателя, чиновники Британского Адмиралтейства попросили Гаукинса прислать новый якорь для испытаний. К удивлению и разочарованию Гаукинса, держащая сила якоря составила всего лишь 1/5 часть держащей силы обычного якоря такого же веса. Оказывается, при каждом новом положении судна, относительно лежащего на грунте якоря изменялось и направление тяги якорного каната. При этом находящийся в грунте рог обычного якоря мог поворачиваться вокруг своей оси, оставаясь в грунте. У якоря же Гаукинса всякое отклонение натянутого якорного каната от осевой линии веретена приводило к взрыхлению грунта одновременно обоими рогами. Якорь часто выдергивался из грунта и после некоторого протаскивания по дну забирался снова. Британское Адмиралтейство отказалось принять изобретение Гаукинса и вспомнило его спустя тридцать лет, когда подобную конструкцию встретили «на ура» во Франции.

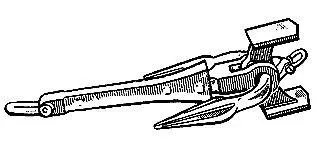

Рис. 88. Сейчас эта конструкция вызывает улыбку…

На рис. 88 показана конструкция якоря, предложенная в 1852 году марсельским инженером Фердинандом Мартином. Вероятно, у современных специалистов, занимающихся изготовлением литых якорей, эта неуклюжая кованая конструкция вызовет улыбку. Действительно, излишне массивное четырехгранное веретено с каким-то архаичным утолщением, громоздкое приспособление для разворота напоминающих коромысло рогов… Но тем не менее это вполне безопасный якорь, выдержавший суровые испытания и получивший признание моряков многих стран.

Мартин назвал свой якорь «Ancre de Surete» — «безопасный якорь», и на это он имел право: рога якоря, войдя в грунт, не создавали угрозы пробить днище судна или зацепить якорный канат, а уложенный плашмя на баке якорь не представлял собой «смертоносного снаряда» в случае столкновения судов. Французское Адмиралтейство, не в пример Британскому, сочло разумным одобрить конструкцию якоря, который забирал грунт обоими рогами. Оно понимало, что, хотя якорь Мартина не может сравниться по величине держащей силы с адмиралтейским якорем или якорем Портера, он безопасен и занимает совсем немного места на носовой палубе корабля. А это для военных кораблей очень важно.

Рис. 89. «Ancre de Surete» Фердинанда да Мартина

Спустя два года после получения патента Мартин изменил конструкцию своего якоря. Хотя в этом не. было особой необходимости, он сделал у якоря шток (рис. 89). Видимо, изобретатель считал, что шток, укрепленный на веретене в плоскости рогов, будет способствовать зацеплению якоря за грунт, увеличивая тем самым держащую силу якоря. А впрочем, возможно и другое: шток обеспечит якорю большую стабильность на грунте — не даст якорю возможности переворачиваться с боку на бок. Этот шток представлял собой широкую выгнутую полосу, которая насаживалась на веретено, снизу удерживалась заплечиками, а сверху крепилась чекой,

Во второй конструкции Мартина лапы стали длиннее, исчезло громоздкоe приспособление для разворота «коромысла». Последнее изменение немного ухудшило якорь: он стал забирать грунт после длительного протаскивания. Тем не менее надежность конструкции коромыслового якоря Мартина привлекла внимание моряков. Патент изобретателя на второй якорь получил всемирное признание. Достаточно сказать, что этот якорь был удостоен трех золотых и одной серебряной медалей: в 1867 г. — в Париже, в 1868 — в Гавре, в 1871 — в Неаполе и в 1872 — в Лиме. Правда, вернуться к первоначальной конструкции — двум плоскостям для первоначального разворота рогов — изобретатель, видимо не мог. Этот узел повреждался при падении якоря на твердый грунт. В результате появилась третья конструкция Мартина, показанная на рис. 90.
