Лев Скрягин - Книга о якорях

Рис. 94. Лапы его оказались слишком велики

При отдаче якоря стоило разобщить шпиль (или брашпиль) и освободить стопор, как якорь под действием веса сам выходил из клюза, увлекая за собой якорный канат или якорь-цепь. При уборке якоря шпилем выхаживали канат до тех пор, пока якорь не упирался лапами в наружную обшивку скулы корабля. Разработав эту систему, Бакстер изобрел и свой якорь (рис. 94). Конструкция оказалась не совсем удачной: слишком легкий для своих чрезмерно широких и длинных лап, он плохо держал на твердом грунте.

Изобретение, получившее название «бакстеровской укладки якоря», сразу же привлекло к себе внимание корабелов всех стран. А разработанная спустя двадцать лет английскими кораблестроителями Скоттом и Риделем более совершенная система уборки якоря в клюз паровым брашпилем (тем же шпилем, но с горизонтальной осью вращения барабана) и креплением якоря по-походному цепными стопорами открыла эру втяжных бесштоковых якорей. С восьмидесятых годов прошлого века втяжные якоря начали вытеснять адмиралтейский якорь, применявшийся на всех флотах как становой, и постепенно родоначальник всех штоковых якорей вместе со своим «усовершенствованным братом» — якорем Портера — отошел на второй план.

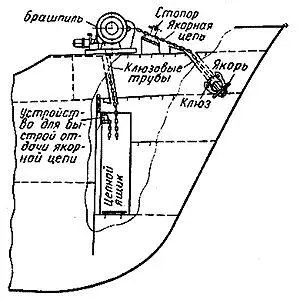

Рис. 95. Схема якорного устройства морского судна наших дней

На рис. 95 показана принципиальная схема уборки станового якоря в клюз современного морского судна. Такое устройство не сразу внедрилось в практику мирового судостроения. С середины XIX века корабли строились и с крамболами, с кат-балками и с кранами. Якоря, приспособленные для уборки этими устройствами, нетрудно отличить от современных по скобам на веретене, за которые закладывали гак кат-талей.

У якорей с двумя рабочими рогами, рассчитанными для уборки на бак корабля, был, как правило, шток, находившийся в плоскости рогов. До начало широкого внедрения втяжных якорей наиболее распространенными конструкциями, помимо якоря Мартина и Давида, были следующие.

Рис. 96. Якорь Инглефильда

На рис. 96 показана конструкция, разработанная лейтенантом британскою королевского флота Инглефильдом.

Сначала изобретатель, видимо, следуя примеру Мартина, снабдил свой якорь штоком. В таком виде якорь Инглефильда выпускался во многих странах почт; сорок лет. Считали, что шток увеличивает держащую силу якоря. Но в 1891 году англичане проводили в Портсмуте испытания якорей различных систем. Среди десяти якорей, созданных разными изобретателями, оказался и якорь Инглефильда, шток которого затерялся где-то на складе. Тем не менее стали испытывать и его. И что же? На песчаном и илистом грунте якорь Инглефильда забирал и держал лучше всех. Когда на этом якоре закрепили нашедшийся шток, он стал забирать не сразу. Пока якорь протаскивался по грунту, его шток в виде широкой выгнутой полосы сглаживал неровности дна; вкладыш и лапы ни за что не зацепляясь, скользили по грунту. После этих. испытаний Инглефильд изменил конструкцию: убрал шток, а вес головной части якоря увеличил. Несмотря на сложность — пять деталей, четыре болта и пять скоб — и дороговизну, якорь Инглефильда успешно конкурировал с хорошо зарекомендо вавшим себя якорем Мартина. Он широко применялся в русском военном флоте

Рис. 97. Якорь фирмы «Браун и Ленокс»

Очень схож по внешнему виду с якорем Инглефильда якорь английской фирмы «Браун и Ленокс» (рис. 97).

Рис. 98. Здесь шток выполняет одновременно две функции

Оригинальное и конструктивное решение якоря этой же фирмы показано на рис. 98. Здесь шток якоря одновременно и монтажный стержень, удерживающий рога в нижней части веретена. Шток, продетый сквозь головную часть якоря, стабилизировал его на грунте и не препятствовал втягиванию в клюз.

Рис. 99. Якорь Марреля-Ризбека

Один из самых первых втяжных якорей и в то же время наиболее распространенный — якорь французского инженера Марреля, изобретенный в 1856 году. Он отличался прямыми рогами и очень широкими лопатообразными лапами. Другие конструкторы неоднократно совершенствовали якорь Марреля. Некий Ризбек переделал устройство ограничения угла поворота рогов, поставив по бокам веретена два шипа (рис. 99). После этого якорь стали называть якорем Марреля-Ризбека. В 1921 году марсельский инженер Фрерэ еще раз изменил конструкцию якоря. Она получила название Марреля-Фрерэ. Спустя пять лет во Франции появилась еще одна конструкция якоря Марреля — «MAF».

Первые два варианта якоря Марреля можно считать первыми втяжными якорями. Они характерны для первых судов, оборудованных клюзовыми трубами.

В мировом судостроении последние три десятилетия XIX века — оживленный период перехода от паруса к пару, начало широкого использования стали как основного кораблестроительного материала, появление новых типов судов и увеличение их размеров, В эти годы армада мирового флота ежедневно пополняется новыми броненосцами, крейсерами, канонерскими лодками, роскошными лайнерами и простыми «угольщиками». За малым исключением, на всех судах уборка якоря предусмотрена в клюз. В угоду удобству укладки и безопасности корабелы отказываются от адмиралтейского якоря с его модификациями, хотя последние еще верно служат на парусных судах. Проектировщиков якорного устройства строящихся кораблей уже не удовлетворяет и безопасный якорь Мартина. Ведь для его укладки на баке нужно делать скосы, подушки и ставить краны. Непригодны для втягивания в клюз якоря со штоком Инглефильда и Брауна-Ленокса.

Именно в этот период развития судостроения наступает самый оживленный момент в многовековой истории якоря. Рождается множество инженерных решений, создаются оригинальнейшие конструкции новых втяжных якорей. Верфи получают поток предложений и заявок на якоря для строящихся судов. Но первые же эксперименты на моделях и опытных образцах якорей показывают их удивительно низкую держащую силу. Она в три-четыре раза меньше держащей силы адмиралтейского якоря. Однако несмотря на это, они принимались: удобство уборки втяжного якоря брало верх. Необходимую держащую силу якоря обеспечивали за счет увеличения его размеров и веса.
