Рис 90 Третья конструкция якоря Мартина Мартин просил на свой первый якорь - фото 89

Рис. 90. Третья конструкция якоря Мартина

Мартин просил на свой первый якорь «привилегию» в России на пять лет. Выдали ему ее или нет, неизвестно. По всей вероятности, нет, ибо якоря подобного типа в России уже давно были известны. В журнале «Морской сборник» за 1857 год (№ 1, т. XXVII, стр. 115–120) есть статья «Безопасный якорь». Ее автор сообщает, что модель якоря, подобного якорю Мартина, он видел в Николаевской модель-камере: «Это приводит к заключению, что якоря этой системы, известные под названием голландских, не новость и что Мартин сделал только некоторые усовершенствования в рычаге, откидывающем лапы, сделав вместо острых конечностей его плоские, и выдал за свое изобретение».

Из того же «Морского сборника» мы узнаем, что до того, как Мартин получил патент, подобные якоря использовались на русских канонерских лодках «Порыв» и «Туман». На первую лодку якорь передали с русского парохода «Проворный», а на вторую — с яхты «Затея» в 1828 году.

Командир «Порыва» сообщал, что такой якорь весом 16 пудов 38 фунтов непрерывно использовался в течение пяти с половиной месяцев. Он быстро и хорошо забирал грунт и ни разу не сдал, хотя лодке приходилось отстаиваться на якоре в свежий ветер и при волнении на малом Кронштадтском рейде, имея 30 саженей вытравленного каната. Причем в сутки течение поворачивало лодку семь раз, и якорь всегда оказывался «чистым», то есть канат ни разу за него не зацепился. Якорь легко поднимался, взятый на кат, он не бил скулы судна даже при полном ходе корабля. Весьма просто было заложить за рым у развилины веретена якоря фиш. Уложенный по-походному якорь, занимая очень мало места, позволял подходить скулой к причалу и другим кораблям.

Хороший отзыв дал о таком же якоре весом 6 пудов 15 фунтов (это был верп) и командир канонерской лодки «Туман». Известно, что якоря с двумя рабочими рогами имелись на русском бриге «Аякс» и на шхуне «Вихрь».

Но как бы там ни было, якорь Мартина — первый якорь, забиравший грунт одновременно двумя рогами, который получил официальное признание моряков и стал на какое-то время основным типом станового якоря на военных кораблях почти всех флотов мира. Наши русские броненосцы и крейсера примерно до 1900 года снабжались якорями Мартина, поступавшими с Ижорских заводов в Колпино. Для броненосцев вес становых якорей Мартина в пудах принимался равным четвертой части площади погруженной части мидель-шпангоута, выраженной в квадратных футах [8].

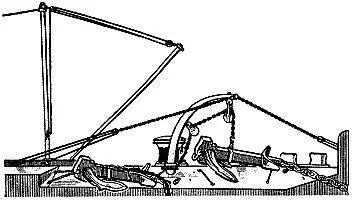

Рис 91 Уборка якоря Мартина на борт судна На рис 91 показан способ укладки - фото 90

Рис. 91. Уборка якоря Мартина на борт судна

На рис. 91 показан способ укладки становых якорей Мартина на корабль. Шпилем якорь подтягивали до клюза, затем за скобу на веретене якоря закладывали гак кат-шкентеля, проходившего через блок на поворотной кат-балке-до нужной высоты, кат-балку поворачивали и якорь укладывали горизонтально на наклонную подушку на скосах бака. В таком положении якорь удерживался двумя цепями, взятыми поверх веретена: пертулинем — около штока и рустовом — около оси вращения рогов. Перед выходом в море на якорь клали походные крепления, состоявшие из коротких цепочек или небольших винтовых талрепов, которыми вплотную подтягивали веретено якоря к подушке на скосе бака. Так выглядела горизонтальная уборка якоря.

Существовала и вертикальная уборка якоря Мартина в нишу на носовой части борта корабля, где имелась железная подушка. Укладка якоря проходила подобным же образом, с той лишь разницей, что гак кат-шкентеля закладывали не за скобу на веретене, а непосредственно за скобу якоря.

В некоторых отечественных изданиях по морской практике и справочниках, выпущенных за последние двадцать лет, якорь Мартина относят к числу современных становых якорей наряду с якорями Холла, Смита и др. [40]. Это неправильно. Современный становой якорь должен убираться в клюз. Якорь же Мартина в клюз втянуть нельзя из-за штока.

Якорь Мартина применялся на протяжении примерно семидесяти лет. Его неоднократно усовершенствовали. Так, в 1892 году появилась конструкция якоря Мартина, улучшенная англичанином Райтом, а спустя год английская фирма «Чарлтон и Компания» выпустила якорь, названный ею «Аделфи».

Рис 92 Конструкция якоря Давида с поворотными лапами Рис 93 Якорь - фото 91

Рис. 92. Конструкция якоря Давида с поворотными лапами

Рис 93 Якорь Шарпонтье От других якорей с двумя рабочими рогами якорь - фото 92

Рис. 93. Якорь Шарпонтье

От других якорей с двумя рабочими рогами якорь Мартина отличается устройством рогов. Они ковались целиком из одного куска железа. Такие якоря одно время называли «коромысловыми». Этот принцип использовали и другие мастера, в частности уже известный читателю француз Давид. В 1855 году он запатентовал конструкцию, изображенную на рис. 92. Она во многом схожа с конструкцией Мартина. Коромысло могло поворачиваться в обе стороны на 50° до тех пор, пока болты чиксов не упирались в веретено. Чтобы рога якоря, уложенного по-походному, не вращались во время качки, изобретатель сделал запорный болт, который вставлялся в веретено сквозь чиксы. Однако это усовершенствование ухудшило якорь: выступающая за чиксы часть веретена стала уязвимым звеном. Она легко повреждалась или ломалась при падении якоря на твердый грунт. Тем не менее якорь Давида, получив на морской выставке в 1856 году в Париже одобрение специалистов, был разрешен французским Адмиралтейством к употреблению на военных кораблях. А вот другая конструкция коромыслового якоря, изображенная на рис. 93. Этот исключительно прочный коромысловый якорь, запатентованный в 1924 году французским инженером Шарпонтье, отлично зарекомендовал себя.

Прямо в клюз!

Гаукинс, Мартин и Давид — создатели первых конструкций коромысловых якорей, разрабатывая свои проекты, стремились прежде обезопасить якорную стоянку и сделать более удобной укладку якоря на палубу корабля. Никто из них не задумался над вопросом: «А нужно ли вообще убирать якорь на палубу?» Устранив в конструкциях своих якорей шток, эти изобретатели не догадались, что теперь якорь можно крепить по-походному, втягивая веретено в клюз.

Идея втягивать якорь в клюз, осенив древних норманнов, не приходила в голову инженерам до середины прошлого века. Лишь в 1855 году англичанин Бакстер пришел к выводу, что можно втягивать веретено якоря в клюз паровым шпилем. Разработав систему уборки якоря с помощью шпиля и кулачкового стопора (который был известен под названием стопора Легофа), сделав в клюзе губу и выведя трубу клюза на палубу бака, Бакстер блестяще разрешил задачу, которая создавала морякам столько забот. Смелое и простое инженерное решение позволило морякам отдавать и убирать якорь, буквально не прикладывая к нему рук.
