Рис 100 Якорь Смита Рис 101 Якорь Бонгера Наиболее распространенным - фото 99

Рис. 100. Якорь Смита

Рис 101 Якорь Бонгера Наиболее распространенным оказался якорь изобретенный - фото 100

Рис. 101. Якорь Бонгера

Наиболее распространенным оказался якорь, изобретенный в 1871 году английским инженером из Ньюкасла-на-Тайне Уастенейс-Смитом (рис. 100). Веретено отковано заодно с перпендикулярной к нему крестовиной, сквозь которую пропущен массивный болт с двумя прямыми лапами на концах. Ниже оси соединительного болта — два расположенных под прямым углом к лапам выступа, разворачивающих лапы при протаскивании якоря на грунте. Поворот лап ограничен упорами на их внутренних кромках. Конструкция неоднократно изменялась и совершенствовалась фирмой «Уастенейс-Смит и сыновья». Литые якоря этой фирмы, которые моряки обычно называют якорями Смита, можно встретить и в наши дни.

Лапы якоря, запатентованного голландским инженером Бонгером в 1898 году, откованы из одного куска (рис. 101). Соединение веретена с лапами-сквозной болт.

Рис 102 Якорь Дредноут и принцип его устройства Оригинальный якорь - фото 101

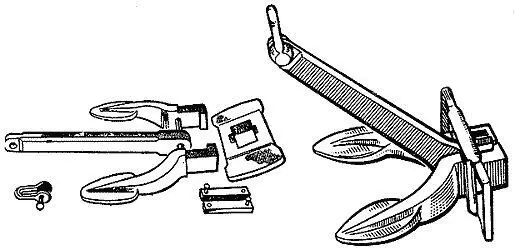

Рис. 102. Якорь «Дредноут» и принцип его устройства

Оригинальный якорь запатентовал в 1909 году англичанин С. Тейлор. На схеме (рис. 102) показан разобранный на части и собранный якорь. Эта конструкция получила название «Дредноут».

Сейчас якоря «Дредноут» — монополия английской фирмы «Тэйко», которая специализируется на выпуске литых якорь-цепей и кованых якорей. В 1963 году автору довелось встретиться на международной судостроительной выставке в Лондоне с представителями этой фирмы.

Рис 103 Якорь Троян Из беседы выяснилось что Тэйко выпускает - фото 102

Рис. 103. Якорь «Троян»

Из беседы выяснилось, что «Тэйко» выпускает исключительно кованые якоря в больших весовых категориях (от 5 до 18 т), которые, по мнению фирмы, намного надежнее литых якорей. Якоря «Дредноут» почти в десять раз дороже обычных. В двадцатых годах фирма «Тэйко» кроме «Дредноутов» выпускала якоря типа «Троян» (рис. 103).

Рис 104 Нижние части лап вставлены в отверстия в плите Простую технологию - фото 103

Рис. 104. Нижние части лап вставлены в отверстия в плите

Простую технологию изготовления кованых якорей разработала в двадцатых годах английская фирма «Генри Вуд и Компания» (рис. 104). Концы лап, сделанные в нижней части в виде цилиндров, вставлены в плиту, соединенную подвижно с веретеном.

Рис 105 У якоря Тайзака четыре лапы Характерная особенность первых втяжных - фото 104

Рис. 105. У якоря Тайзака четыре лапы

Характерная особенность первых втяжных якорей — слишком большие захваты на лапах или в середине головной части якоря. Некоторые изобретатели для более быстрого разворота лап применяли изогнутые захваты. Одно время очень увлекались «быстрозахватными якорями». В этих конструкциях функцию захватов стали выполнять две дополнительные лапы, и двулапый якорь фактически превратился в четырехлапый. Это новшество предложил в 1889 году шотландский кораблестроитель Джордж Тайзак (рис. 105). Когда-то его якоря пользовались большим спросом во всем мире.

Рис 106 Где тут лапы а где захваты Из многолапых якорей наиболее известны - фото 105

Рис. 106. Где тут лапы, а где захваты?

Из многолапых якорей наиболее известны две конструкции — Цюблина, запатентованная в Германии в 1916 году (рис. 106), и Штакельбергера, появившаяся в Англии в 1911 году. Удачнее оказалась вторая конструкция, о ней будет рассказано позже.

Рис 107 Бульдог капитана Илла Особое место среди втяжных бесштоковых - фото 106

Рис. 107. «Бульдог» капитана Илла

Особое место среди втяжных бесштоковых якорей занимает якорь, показанный на рис. 107. Его изобрел в 1915 году американский капитан Альберт Илл. Обрамляющая основание двух лап рама не только разворачивает лапы на грунте, но и увеличивает держащую силу, не мешая якорю зарываться в грунт. Держащую силу увеличивает и перемычка между лапами. Остроумно выбрана форма лап. Если смотреть сверху, они представляются равнобедренными треугольниками, поставленными один против другого основаниями (острые края лап смотрят наружу). Верхние части лап скошены внутрь. Если при забирании грунта одна из лап якоря зарылась частично, а другая полностью, то при дальнейшем натяжении якорь-цепи за счет разницы сопротивления грунта на скосах лап якорь начнет сам выпрямляться. При этом лапа, сидящая в грунте глубже, как бы скользит по своей скошенной стороне до тех пор, пока обе лапы не углубятся в грунт одинаково. Якорь Илла забирает грунт ровно и держит очень стабильно.

Испытания показали, что его держащая сила на всех видах грунта, включая крупную гальку, в 3,3 раза больше любого из запатентованных якорей тех времен. «Бульдог капитана Илла» — так окрестили этот якорь моряки — с успехом применялся и применяется сейчас во время аварийно-спасательных работ. В наши дни он выпускается многими американскими фирмами в весовых категориях от пяти фунтов до 10 т.

Глава VIII. Патент капитана Холла

Ставший эталоном

В восьмидесятых годах прошлого века произошло событие, которое спустя каких-нибудь 15–20 лет привело к тому, что 90 процентов запатентованных втяжных якорей оказалось забыто. О человеке, совершившим этот переворот, мы знаем очень немного. Известно, что он был англичанин, управляющий фирмы «Уильям Джессон и сыновья» в Шеффилде, бывший капитан. Фамилия его — Холл. В 1885 году он изобрел якорь, конструкция которого подкосила ремесло якорных кузнецов. Он предложил заменить сложные фигурные поковки литой коробкой с лапами и захватами.

Из рисунков и чертежей предыдущего раздела даже неспециалисту видно, что кованые конструкции патентованных якорей необычайно сложны. Это настоящие механизмы! Почти у всех этих якорей лапы крепятся к веретену на стержне — болте. Во время плавания втянутый в клюз якорь беспрестанно омывался морской водой. Скрытый от глаз болт и другие трущиеся части с годами ржавели и теряли прочность. Конструкции всех этих якорей требовали от моряков тщательного ухода. Их приходилось разбирать, отбивать ржавчину, смазывать и снова собирать. Нередко случалось, что в критическую минуту, когда моряки возлагали на якорь последнюю надежду, болт ломался.

Рис 108 Чертеж патента 1888 г выданного Холлу Капитан Холл разработал - фото 107

Рис. 108. Чертеж патента 1888 г., выданного Холлу
