Скорость

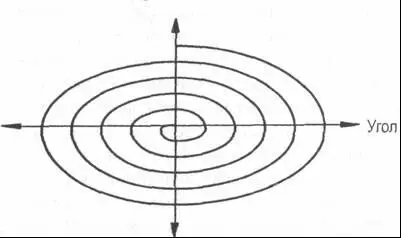

Рис. 6–9. Траектория маятника с трением в фазовом пространстве

Безусловно, мы не можем визуально воспринять фазовое пространство с 16 измерениями; потому его и называют абстрактным математическим пространством. Математики не испытывают никаких проблем с такими абстракциями. Они вполне комфортно чувствуют себя в пространствах, которые нельзя визуализировать. В любом случае, по мере изменения системы точка, определяющая ее состояние в фазовом пространстве, будет двигаться по этому пространству, вычерчивая некую траекторию. Различные начальные состояния системы соответствуют различным начальным точкам в фазовом пространстве, что, в общем случае, обусловливает различные траектории.

Странные аттракторы

Теперь вернемся к нашему маятнику и отметим, что это был идеализированный маятник без трения, раскачивающийся вправо-влево в бесконечном движении. Это типичный пример классической физики, где трением, как правило, пренебрегают. Реальный маятник всегда подвержен некоторому трению, замедляющему его ход, поэтому рано или поздно он остановится. В двухмерном фазовом пространстве это движение отображено кривой, закручивающейся к центру, как показано на рис. 6–9. Эта траектория называется аттрактором, поскольку математики говорят, что, в метафорическом смысле, фиксированная точка в центре системы координат притягивает (англ. «attract») эту траекторию. Метафору распространили и на замкнутые петли, подобные той, что представляет маятник без трения. Траектория в виде замкнутой петли получила название периодического аттрактора, в то время как траектория, закручивающаяся к центру, называется точечным аттрактором.

В течение последующих двадцати лет метод фазового пространства использовался для исследования множества сложных систем. Каждый раз ученые и математики составляют нелинейные уравнения, решают их численными методами, а компьютеры вычерчивают решения в виде траекторий в фазовом пространстве. К своему великому удивлению, исследователи обнаружили, что число различных аттракторов весьма ограничено. Их формы можно классифицировать топологически, а общие динамические свойства системы — вывести из формы ее аттрактора.

Существует три основных типа аттракторов: точечные, соответствующие системам, которые достигают устойчивого равновесия; периодические, соответствующие периодическим колебаниям; и так называемые странные аттракторы, соответствующие хаотическим системам. Типичный пример системы со странным аттрактором представляет собой «хаотический маятник», впервые исследованный японским математиком Йошисуке Уэда в конце 1970-х годов. Это нелинейная электронная схема с внешним питанием, относительно простая, но с исключительно сложным поведением16. Каждое колебание этого хаотического генератора колебаний уникально. Система никогда не повторяет себя, и каждый цикл открывает новую область фазового пространства. Тем не менее, несмотря на кажущуюся неустойчивость движения, точки в фазовом пространстве расположены отнюдь не беспорядочно. Вместе они формируют сложный высокоорганизованный паттерн — странный аттрактор, который теперь носит имя Уэда.

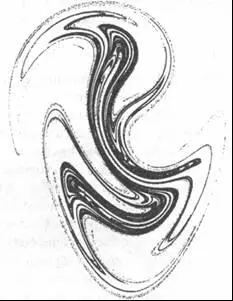

Рис. 6-10. Аттрактор Уэда. Из Uedaetal. (1993)

Аттрактор Уэда — это траектория в двухмерном фазовом пространстве, которая образует почти повторяющие друг друга паттерны. Это типичная особенность хаотических систем. Изображение на рис. 6-10 содержит более 1 000 000 точек. Ее можно представить в виде среза куска теста, который многократно растягивали и сворачивали. Это означает, что в основе аттрактора Уэда лежит математика преобразования пекаря.

Одно удивительное свойство странных аттракторов заключается в том, что они, как правило, ограничены малым числом измерений — даже в многомерном фазовом пространстве. Например, система может содержать 50 переменных, но ее движение при этом описывается трехмерным странным аттрактором — свернутой поверхностью в 50-мерном пространстве. Это, естественно, характеризует высокую степень порядка.

Таким образом, хаотичное поведение — в современном научном понимании этого термина — разительно отличается от беспорядочного, неустойчивого движения. С помощью странных аттракторов можно определить различие между обычной беспорядочностью, или шумом, и хаосом. Хаотичное поведение детерминировано и образует паттерны, а странные аттракторы позволяют преобразовывать на первый взгляд случайные данные в отчетливые визуальные формы.

«Эффект бабочки»

Как мы видели на примере преобразования пекаря, для хаотических систем характерна чрезвычайная чувствительность к начальным условиям. Мельчайшие изменения в начальном состоянии системы со временем приводят к крупномасштабным последствиям. В теории хаоса это называется «эффектом бабочки». Основой для названия послужило полушутливое утверждение, что бабочка, всколыхнув сегодня воздух в Пекине, может через месяц оказаться причиной бури в Нью-Йорке. Эффект бабочки был открыт в начале 1960-х годов метеорологом Эдвардом Лоренцом, разработавшим очень простую модель погодных условий, состоящую из трех связанных нелинейных уравнений. Он обнаружил, что решения его уравнений чрезвычайно чувствительны к начальным состояниям. Начинаясь практически в одной точке, две траектории будут развиваться совершенно по-разному, исключая возможность каких бы то ни было заблаговременных предсказаний17.

Это открытие привело в замешательство все мировое научное сообщество, поскольку ученые давно привыкли полагаться на детерминированные уравнения для предсказания с большой точностью таких феноменов, как солнечные затмения или появление комет. Казалось непостижимым, что четко детерминированные уравнения движения могут привести к непредсказуемым результатам. И все же именно это обнаружил Лоренц. По его собственным словам:

Обычный человек, видя, что мы достаточно эффективно предсказываем приливы на несколько месяцев вперед, спросит, почему мы не можем проделать то же самое в отношении атмосферы. Ведь это всего лишь другая система потоков и ее законы не более сложны. Но я понял, что любая физическая система, не проявляющая периодичности в поведении, непредсказуема18.

Модель Лоренца не представляет какого-то реального феномена погоды, но служит поразительным примером того, как простой набор нелинейных уравнений может привести к крайне сложному поведению.
