Граничная частота… 10 МГц.

• BDW93, BDW94

Транзисторы кремниевые большой мощности низкочастотные структуры Дарлингтона.

Производитель: Fairchild Semiconductor (США), ST Microelectronics (Европа).

Структура: n-p-n (BDW93), p-n-p (BDW94).

Тип прибора указывается на корпусе.

Тип корпуса: ТО-220.

Минимальный статический коэффициент передачи тока:

при I к= 3 А… 1000.

при I к= 10 А… 100.

Максимальный статический коэффициент передачи тока… 20 000.

Макс. постоянное напряжение коллектор-эмиттер, В :

BDW93, BDW94… 45;

BDW93A, BDW94A…60;

BDW93B, BDW94B… 80;

BDW93C, BDW94C… 100.

Максимальный постоянный ток коллектора… 12 А.

Постоянная рассеиваемая мощность коллектора (с теплоотводом):

при Т = +25 °C… 60 Вт;

при T = +100 °C… 35 Вт.

Напряжение насыщения коллектор-эмиттер (макс.)… 3 В.

Напряжение насыщения база-эмиттер (макс.)… 4 В.

Граничная частота [19] На основе косвенных данных. … 1 МГц.

• КП303

Транзистор кремниевый полевой малой мощности с затвором на основе pn -перехода и каналом n -типа.

Производитель: АООТ «Элекс» (г. Александров, Россия).

Тип прибора указывается на корпусе.

Назначение: общего назначения.

Тип корпуса: КТ-1-12 (ТО-17).

Начальный ток стока (при U зи= 0), мА :

КП303А, КП303Б… 0,5–2,5;

КП303В, КП303И… 1,5–5;

КП303Г… 3-12;

КП303Д… 3–9;

КП303Е… 5-20;

КПЗОЗЖ… 0,3–3.

Напряжение отсечки (при I с= 10 мкА), В :

КП303А, КП303Б… 0,5–3;

КП303В… 1–4;

КП303Г, КП303Д, КП303Е… < 8;

КП303Ж… 0,3–3;

КП303И… 0,5–2.

Максимальное напряжение сток-исток, В … 25.

Максимальное напряжение затвор-сток, В … 30.

Максимальный постоянный ток стока… 20 мА.

• АОД130

Диодный оптрон.

Производитель: з-д «Протон» (Россия). Тип прибора указывается на корпусе.

Тип корпуса: модифицированный DIP-8.

Постоянное прямое входное напряжение, В … 1,5. Максимальный входной ток, мА… 20.

Максимальный импульсный входной ток, мА …100.

Максимальное входное обратное напряжение, В … 3,5.

Максимальное выходное обратное напряжение, В … 30.

Коэффициент передачи тока, %… 1.

Максимальное напряжение изоляции, В … 1500.

• АОР124Б

Резисторный оптрон со светодиодом на входе. Производитель: неизвестен (Россия).

Тип прибора указывается на корпусе.

Тип корпуса: советский вариант ТО-39.

Постоянное прямое входное напряжение, В … 3,8.

Максимальный входной ток, мА … 15.

Максимальный импульсный входной ток, мА … 100.

Максимальное входное обратное напряжение, В … 6.

Максимальный выходной ток, мА … 9.

Максимальное напряжение изоляции, В … 1000.

• КР293КП1 (5П14)

Электронное реле малой мощности.

Производитель: з-д «Протон» (Россия).

Тип прибора указывается на корпусе.

Тип корпуса: DIP-6.

Постоянное прямое входное напряжение, В … 1,5.

Максимальный входной ток, мА … 25.

Минимальный входной ток, мА … 5.

Максимальный импульсный входной ток, мА … 150.

Максимальное коммутируемое напряжение, В :

КР293КП1А… 60;

КР293КП1Б… 230;

КР293КП1И… 400.

Максимальный коммутируемый ток, мА :

КР293КП1А… 250;

КР293КП1Б… 100;

КР293КП1И… 80.

Максимальное напряжение изоляции, В… 1500.

• PF240D25

Электронное реле большой мощности.

Производитель: CRYDOM (San Diego, США).

Тип прибора указывается на корпусе.

Управляющее входное напряжение, В … 3—15.

Входной ток при упр. напряж. 5 В, мА … 15.

Максимальное коммутируемое напряжение, В … 12—280 (действ, значение).

Коммутируемый ток, А … 0,06–25.

Перегрузка по току (1 полупериод 50–60 Гц), А … 250.

Примечание. При коммутируемых токах более 10 А требуется принудительной обдув корпуса.

• 1019ЕМ1

Термодатчик с линейной зависимостью выходного напряжения от температуры.

Производитель: АООТ «Фотон» (г. Ташкент, Узбекистан).

Тип прибора указывается на корпусе.

Тип корпуса: ТО-18.

Ток питания, мА … 0,5… 1,5.

Выходное напряжение, мВ при токе питания 1 мА и температуре:

298 К (25 °C)… 2952–3012;

398 К (125 °C)… 3932…4032;

263 К (-10 °C)… 2582–2682 для К1019ЕМ1А;

228 К (-45 °C)… 2232…2332 для К1019ЕМ1.

Рабочий температурный интервал, ° С :

К1019ЕМ1… от-45 до +125;

К1019ЕМ1А… от-10 до+125.

• 7805, 7809, 7812, 7815, 7905, 7909, 7912, 7915

Стабилизаторы постоянного тока большой мощности.

Производитель: National Semiconductor (США), Fairchild Semiconductor (США), ST Microelectronics (Европа).

Отечественные аналоги:

КР142ЕН5А (7805), КР142ЕН8А (7809), КР142ЕН8Б (7812), КР142ЕН8В (7815), КР1162ЕН5 (7905), КР1162ЕН9 (7909), КР1162ЕН12 (7912), КР1162ЕН15 (7915).

Тип прибора указывается на корпусе.

Тип корпуса: ТО-220.

Выходное напряжение, В :

7805… +5 ±0,2;

7809… +9 ±0,36;

7812… +12±0,5;

7815… +15 ±0,6;

7905… -5 ±0,2;

7909… -9 + 0,36;

7912… -12 ±0,5;

7915…-15 ±0,6.

Максимальный постоянный выходной ток (внутреннее ограничение), А :

7805, 7905… 2,1;

7809,7909… 1,8;

7812,7912… 1,5;

7815,7915… 1,2.

Максимальное входное напряжение, В … 35 (для 78хх), — 35 (для 79хх).

Максимальная рассеиваемая мощность, Вт (Т = 0…+75 °C):

без теплоотвода… 3; с теплоотводом… 20.

• 78L05, 78L09, 78L12, 78L15, 79L05, 79L09, 79L12, 79L15

Стабилизаторы постоянного тока малой мощности.

Производитель: National Semiconductor (США), Fairchild Semiconductor (США), ST Microelectronics (Европа).

Отечественные аналоги:

КР1157ЕН5 (78L05), КР1157ЕН9 (78L09), КР1157ЕН12 (78L12), КР1157ЕН15 (78L15), КР1168ЕН5 (79L05), КР1168ЕН9 (79L09), КР1168ЕН12 (79L12), КР1168ЕН15 (79L15).

Тип прибора указывается на корпусе.

Тип корпуса: ТО-92.

Выходное напряжение, В :

78L05… +5 ±0,2;

78L09… +9 ±0,36;

78L12… +12±0,5;

78L15… +15 ±0,6;

79L05…-5 ±0,2;

79L09…-9 ±0,36;

79L12…-12 ±0,5;

79L15… -15 ±0,6.

Максимальный постоянный выходной ток, мА … 100.

Максимальное входное напряжение, В … 35 (для 78хх), — 35 (для 79хх).

Максимальная рассеиваемая мощность, Вт :

при Т= 0 °C… 1 Вт; при Т = +75 °C… 0,5 Вт.

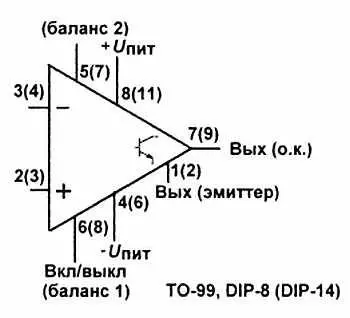

• LM311 (521САЗ, 554CA3)

Быстродействующий компаратор.

Производитель: National Semiconductor (США).

Тип прибора указывается на корпусе.

Тип корпуса: DIP-8, ТО-99 (металлический круглый), DIP-14.

Максимальное напряжение питания, В … ±18 или +36.

Максимальное выходное напряжение (коллектор-отриц. напр, пит.), В … 50.

Максимальный выходной ток, мА … 50.

Входной ток смещения, нА … <10.

Входное напряжение сдвига при сопротивлении источника <10 кОм, мВ … <2.

• μА741 (140УД7)

Операционный усилитель общего назначения.

Производитель: Philips Semiconductors (Европа), ST Microelectronics (Европа) и др.

Тип прибора указывается на корпусе.

Тип корпуса: DIP-8.
