Юрий Ревич - Занимательная микроэлектроника

Максимальный ток потребления ( R н= , U пит= ±15 В), мА… 2,8.

Напряжение питания, В … от ±5 до ±18.

Максимальное входное напряжение, В … ±15.

Максимальное выходное напряжение ( U пит = ±15 В), В :

R н= 10 кОм… ±14;

R н= 2 кОм… ±13.

Выходное сопротивление, Ом … 75.

Коэффициент усиления… 50 000–200 000.

Входной ток смещения, нА … 80—500.

Разность входных токов смещения, нА … 20—200.

Входное напряжение сдвига при сопротивлении источника <10 кОм, мВ … 2.

Температурный дрейф напряжения сдвига (ТКЕ), мкВ/°С … 10.

Частота единичного усиления, МГц … 1.

Скорость нарастания, В/мкс … 0,5.

• μА747 (140УД20)

Два операционных усилителя типа μА741 в одном корпусе.

Производитель: Texas Instruments (США) и др.

Тип прибора указывается на корпусе.

Тип корпуса: DIP-14.

Максимальный ток потребления ( R н= , U пит= ±15 В), мА … 5,5.

Остальные характеристики — см. μА741.

• МАХ478

Два прецизионных операционных усилителя в одном корпусе.

Производитель: MAXIM/DALLAS (США).

Тип прибора указывается на корпусе.

Тип корпуса: DIP-8 (SO-8).

Максимальный ток потребления ( R н= , U пит= ±15 В), мкА … 50.

Напряжение питания, В … от ±2,2 до ± 18.

Максимальное входное напряжение, В… ± U пит.

Максимальное выходное напряжение ( U пит= ±15 В, R, = 2 кОм), В ±12,7.

Коэффициент усиления… 300 000—1200 000.

Входной ток смещения, нА … 5.

Разность входных токов смещения, нА … 0,25.

Входное напряжение сдвига при сопротивлении источника <10 кОм, мкВ … 100.

Температурный дрейф напряжения сдвига (ТКЕ), мкВ/°С … 0,9.

Частота единичного усиления, кГц … 60.

Скорость нарастания, В/мкс … 0,02.

• TDA3020

Усилитель мощности звуковой частоты.

Производитель: ST Microelectronics (Европа).

Тип прибора указывается на корпусе.

Тип корпуса: пятивыводной ТО-220.

Напряжение питания, В … от ±6 до ±18.

Максимальный выходной ток, А … 3,5.

Максимальная рассеиваемая мощность, Вт … 20.

Входной ток смещения, мкА … 2.

Входное напряжение сдвига, мВ … 20.

Ширина полосы пропускания по уровню 3 дБ, Гц … 10—140 000.

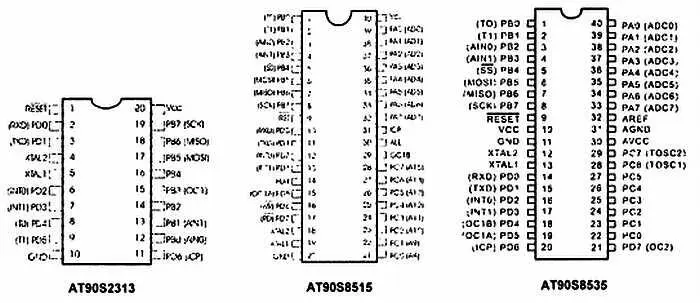

• AT90S2313, AT90S8515, AT90S8535

Микроконтроллеры AVR. Микросхемы с буквой «L» в наименовании обладают пониженным энергопотреблением. Как вы знаете из главы 12 , в настоящее время указанные типы микроконтроллеров AVR «Classic» заменяются на более развитые версии, в названиях которых присутствуют приставки «Mega» или «Типу» (например, ATmega8515), но электрические характеристики у них одни и те же, за исключением быстродействия (до 16 МГц, а в случае ATtuny2313 до 20 МГц) и в некоторых случаях расширенного диапазона питания (до 1,8 В).

Производитель: Atmel (США).

Тип прибора указывается на корпусе.

Тип корпуса: DIP-20 (AT90S2313), DIP-40 (AT90S8515, AT90S8535) и др.

Основные электрические параметры

Напряжение питания, В … 2,7–6,0.

Входное напряжение лог. 0, не более, В … 0,2 U пит.

Входное напряжение лог. 1, не менее, В… 0,6 U пит.

Входное напряжение лог. 1 выводов XTAL, не менее, В… 0,8 U пит

Входное напряжение лог. 1 вывода Reset, не менее, В… U пит

Максимальное входное напряжение лог. 1, В… U пит+ 0.5 В.

Минимальное входное напряжение лог. 0, В… — 0,5 В.

Выходное напряжение лог. 0, не более, В… 0,6.

Выходное напряжение лог. 1, не менее, В:

U пит = 5 В… 4,2;

U пит = 3 В… 2,3.

Потребляемый ток в режиме:

U пит = 3 В, FT = 4 МГц… 3,5 мА;

Power Down… 1 мкА;

Power Down + WDT… 50 мкА.

Входной ток утечки в режиме входа, мкА … 8.

Нагрузочный резистор по входу, кОм … 35—120.

Входное напряжение сдвига аналогового компаратора, мВ … 20.

Входной ток смещения аналогового компаратора, нА … 10.

Максимальный ток через вывод питания или «земли», мА:

AT90S2313, AT90S8515… 140;

AT90S8535… 200.

Максимально допустимый ток одного вывода порта, мА … 40.

Максимальный постоянный ток одного вывода порта, мА … 20.

Максимально допустимый суммарный ток всех выводов порта, мА :

для AT90S2313… 80 (каждый из портов В и D);

для AT90S8515… 80 (порт А), 80 (порты В, С и D в сумме);

для AT90S8535… 100 (порт А), 100 (порты В, С и D в сумме).

Максимальная частота тактового генератора, МГц :

при U пит= 2,7–6,0 В… 10 (AT90S2313), 4 (AT90S8515, AT90S8535);

при U пит= 4,0–6,0 В… 16 (AT90S2313), 8 (AT90S8515, AT90S8535).

Система команд микроконтроллеров Atmel AVR довольно обширна и включает в себя от 90 до 133 команд, в зависимости от разновидности микроконтроллера. Далее приводится выборочный перечень наиболее часто употребляемых команд по группам. Приведенных команд в принципе достаточно для того, чтобы составить большинство законченных программ для МК AVR, хотя многие полезные, но редко употребляемые команды (такие как eor, сом, neg и др.), здесь отсутствуют. Поэтому для полноценной работы следует иметь полный справочник по командам. Краткие таблицы команд прилагаются ко всем описаниям МК, полный перечень команд на русском имеется в пособиях [1] и [2] (берегитесь неточностей, которые встречаются в первых изданиях этих пособий!). Официальный перечень команд на английском (AVR Instruction Set) можно скачать с сайта atmel.com в виде PDF-документа.

Будьте внимательны при работе с командами: следует обращать внимание на то, что некоторые команды могут быть применены только к определенным регистрам (к примеру, операции с константами работают только со старшими 16 регистрами, начиная с R16), а сами константы не всегда могут иметь полный диапазон значений. Поэтому следует внимательно смотреть характеристики команд, прежде чем использовать их в программе. Команды, помеченные серым цветом, действительны не для всех моделей AVR (для семейства Mega, как правило, действительны все, но стоит уточнить по описанию конкретного контроллера).

В табл. П4.1—П4.6 приняты следующие сокращения: РОН (регистр общего назначения), РВВ — регистр ввода/вывода, PC — счетчик команд (программный счетчик, Program Counter). Буквой св регистре флагов SREGобозначается флаг переноса (устанавливается при возникновении переноса при арифметических операциях), буквой z— флаг нуля (устанавливается по равенству операндов при сравнении). Последний не путать с парой регистров R31:R30, которые задействованы в командах переноса данных, и также обозначаются буквой z. В этих командах используются также обозначения X(пара регистров R27:R26) и Y(пара регистров R29:R28).
