Обмотка реле представляет собой катушку индуктивности (соленоид), около Которой (или в которой) при подаче тока перемещается якорь, выполненный Из ферромагнитного материала. Разумеется, вокруг этой базовой конструкции за много лет были накручены различные «прибамбасы»: так, существуют реле, которые при каждой подаче импульса тока перебрасываются в противоположное положение, реле, контакт в которых может иметь три стабильных положения, т. е. трехпозиционные (замкнуто — нейтраль — замкнуто) и т. п., но мы их не будем рассматривать, потому что большинство функций таких специализированных реле давно выполняют логические микросхемы, и куда успешней.

Подробности

Несколько отличаются по конструкции т. н. герконовые реле, у которых якорем служат сами контакты. Слово «геркон» расшифровывается, как «герметизированный контакт». Герконы выпускаются и отдельно, они представляют собой стеклянную трубочку с двумя или тремя выводами от запаянного в нее контакта (простого или перекидного), защищенного таким образом от влияния внешней среды. Контакт под воздействием внешнего магнитного поля (например, при поднесении постоянного магнита) может замыкаться и размыкаться. Герконы часто служат в качестве датчиков положения. Герконовые реле обычно представляют собой такой геркон, на который намотана обмотка с теми или иными параметрами.

Главным и основным свойством, побуждающим инженера-электротехника и электроника прибегать к обычным реле в век господства транзисторов и микросхем, является полная (более полной и представить себе трудно) гальваническая развязка не только обмотки от коммутируемого напряжения, но, если пар контактов больше одной, то и различных коммутируемых напряжений друг от друга. Коммутация происходит чисто механическим способом, потому коэффициент усиления по мощности у реле ого-го-го какой! Например, обмотка реле РЭС9 потребляет 30 мА при 27 вольтах, что составляет меньше ватта, но может двумя парами контактов коммутировать нагрузки до 1 А при 220 вольтах переменного тока на каждый контакт в отдельности, т. е. в сумме почти полкиловатта! В этом отношении их могут «переплюнуть» только оптоэлектронные реле, о которых речь шла ранее.

Главный недостаток электромагнитных реле в сравнении с полупроводниковыми устройствами — энергетический порог, с которого начинается управление обмотками, весьма велик. Все же токи в 30–50 мА при напряжениях 15–27 вольт, т. е. мощности порядка ватта (это для малогабаритных реле — для реле покрупнее нужна еще большая мощность) — запредельны для современной электроники, и это слишком большая роскошь, если требуется всего только включить нагрузку в виде лампочки. В справочниках приводится либо величина тока через обмотку, либо величина рабочего напряжения, что равнозначно, потому что величина сопротивления обмотки тоже всегда указывается. Обычно одинаковые типы реле имеют разновидности с разными сопротивлениями обмоток (это определяется т. н. «паспортом реле»).

Заметки на полях

Другим недостатком обмоток реле, как нагрузки для полупроводниковых приборов, является то, что они представляют собой индуктивность. Для постоянного тока зто просто сопротивление, но в момент переключения она может доставить немало неприятностей. В момент разрыва или замыкания управляющей цепи на обмотке реле возникает импульс напряжения (по полярности он препятствует направлению изменения тока в обмотке), и если индуктивность обмотки велика, а ее собственное (активное) сопротивление мало, то импульс этот может вывести из строя коммутирующий прибор (например, транзистор). В любом случае это создает сильные помехи остальным элементам схемы по шине питания. Поэтому при стандартном включении реле всегда рекомендуется устанавливать параллельно его обмотке диод (даже если коммутация происходит не от полупроводниковых источников, а от таких же реле) в таком направлении, чтобы в статическом режиме, когда все успокоилось и никто ничего не коммутирует, диод этот тока не пропускал (см. рис. 3.15, б ). Тогда выброс напряжения ограничивается на уровне напряжения на открытом диоде, т. е. 0,6 В. Для управления подобными элементами (кроме реле, это, например, обмотки двигателей) в мощные коммутирующие транзисторы, подобные показанным на рис. 3.9, б , часто устанавливают защитные диоды еще в процессе их изготовления. Маломощные реле, управляемые от логических схем, также не требуют установки специальных диодов, роль которых играют защитные диоды микросхем (см. главу 8 ).

Следует учитывать еще вот какую особенность электромагнитных реле: ток (напряжение) срабатывания у них много превышает ток (напряжение) отпускания. Так, если в характеристиках указано, что номинальное напряжение реле составляет 27 В, то это напряжение, при котором замыкание нормально разомкнутых до этого контактов гарантируется. Но совершенно не обязательно (а иногда и не нужно) выдерживать это напряжение длительное время. Так, 27-вольтовые реле спокойно могут удерживать контакты в замкнутом состоянии вплоть до того момента, пока напряжение на их обмотке не снизится до 5–8 В. Это очень удобное свойство электромагнитных реле — называемое гистерезисом, — которое позволяет избежать дребезга при срабатывании-отключении и даже сэкономить на энергии при работе с ними. Так, на рис. 3.16, а приведена схема управления реле, которое в начальный момент времени подает на него нужное номинальное напряжение для срабатывания, а затем неограниченное время удерживает реле в сработавшем состоянии при пониженной величине тока через обмотку.

На рис. 3.16 также приведены еще две классические схемы. Первая (рис. 3.16, б ) называется «схемой самоблокировки» и очень часто применяется в управлении различными мощными устройствами, например, электродвигателями станков. Мощные реле-пускатели для таких двигателей имеют даже специальную отдельную пару маломощных контактов, предназначенную для осуществления самоблокировки. В этих случаях ток через стандартные кнопки «Пуск» и «Стоп» не превышает тока через обмотку пускателя (который составляет несколько десятков или сотен миллиампер), в то время, как мощность разрываемой цепи может составлять многие киловатты, притом цепи трехфазной со всякими дополнительными неприятностями типа огромных индуктивностей обмоток мощных двигателей.

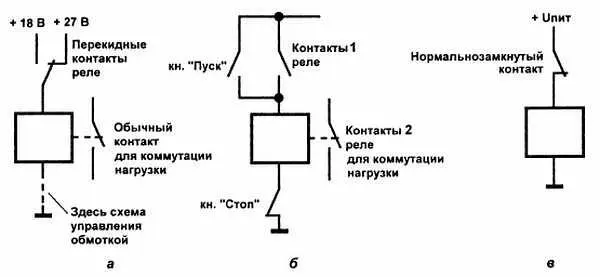

Рис. 3.16. Некоторые схемы включения реле:

а— со снижением напряжения удержания; б— схема самоблокировки с кнопками «Пуск» и «Стоп»; в— схема классического электромеханического звонка
