Юрий Ревич - Занимательная микроэлектроника

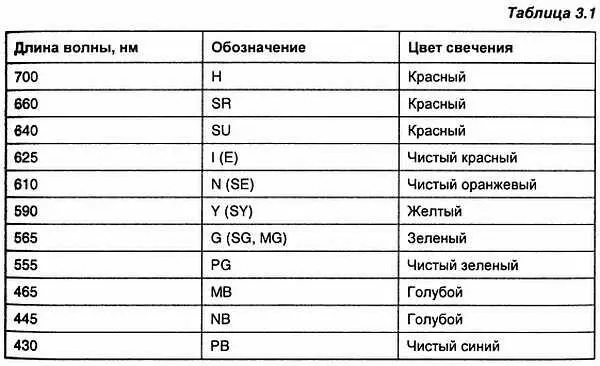

Светодиоды бывают обычной и повышенной яркости. Их выбор определяется практическими соображениями. Так, в большинстве случаев повышенная яркость не нужна и только будет слепить глаза, если светодиод установлен в качестве, скажем, индикатора наличия напряжения, причем регулировать такую яркость к тому же непросто. Очень тщательно следует подходить и к выбору корпуса: матовый (диффузный) рассеиватель обеспечивает меньшую яркость, зато светящуюся полусферу видно под углом почти 180° во все стороны.

Со схемотехнической точки зрения все светодиоды, независимо от цвета свечения, представляют собой обычные диоды, за одним исключением — прямое падение напряжения на них превышает обычные для кремниевых р-n -переходов 0,6 В и составляет: для красных и инфракрасных 1,5–1,8 В, для желтых, зеленых и синих — 2–3 В. В остальном их включение не отличается от включения обычных диодов в прямом направлении. Светодиод есть прибор, управляемый током (а не напряжением, как лампа накаливания), поэтому должен иметь токоограничивающий резистор. Значение тока, при котором практически любой светодиод нормально светится, составляет 3–8 мА (хотя предельно допустимое может быть и 40 мА), на эту величину и следует рассчитывать схему управления светодиодами. При этом нужно учитывать, что яркость, воспринимаемая глазом, не зависит линейно от тока, поэтому вы можете и не заметить разницу в свечении при токе 5 или 10 мА, а разница между 30 и 40 мА будет еще менее заметной.

Иногда токоограничивающий резистор встраивают прямо в светодиод (в этом случае яркость свечения уже управляется напряжением, как у обычной лампочки, а не током) — это обычная практика для «мигающих» светодиодов со встроенным генератором частоты. Обычное предельное напряжение для таких светодиодов составляет 12–15 В.

Светодиоды делают разной формы: обычно они круглые, но встречаются также плоские, квадратные и даже треугольные. Широкое распространение сейчас имеют двухцветные светодиоды. Они бывают двух- и трехвыводные. С последними все понятно — это просто два разноцветных светодиода (зеленый и красный) в одном корпусе, управляющиеся раздельно. Подал ток на один — зажегся красный, на другой — зеленый, на оба — желтый (третий вывод общий), а манипулируя величиной токов, можно получить все промежуточные переходы. Но еще интереснее двухвыводный прибор, который представляет собой два разноцветных светодиода, включенные встречнопараллельно. Поэтому в них цвет свечения зависит от полярности тока: в одну сторону красный, в другую — зеленый. Самое интересное получается, если подать на такой светодиод переменное напряжение, тогда он светится желтым! Можно встретить в продаже и светодиоды белого свечения, которые все чаще служат в качестве экономичных и долговечных источников света.

Светодиодные индикаторы

Так как собственное падение напряжения на светодиодах невелико, то их можно включать последовательно, чем пользуются производители цифровых сегментных индикаторов. Но тут дело осложняется тем, что отдельный светодиод представляет собой фактически точечный источник света, и нарисовать с его помощью длинную светящуюся полоску непросто даже при наличии рассеивающей свет пластмассы (причем, как ни парадоксально, чем меньше габариты, тем хуже выглядят плоские светодиоды). Мелкие цифровые индикаторы (с длиной одного сегмента до 5–6 мм) содержат по одному светодиоду в сегменте, а более крупные — по два и более. Это нужно учитывать при проектировании, так как семисегментный цифровой индикатор с высотой цифры 12,7 мм и более имеет падение напряжения на каждом сегменте, превышающее 4 В, и управлять им от пятивольтового контроллера напрямую затруднительно — номинальный запас в несколько десятых вольта легко «сожрется» собственным сопротивлением выхода контроллера и «проседанием» источника питания, отчего ваш индикатор вообще может и не загореться. Для таких случаев приходится идти на заведомые потери и питать индикаторы от повышенного напряжения через транзисторные ключи или специальные схемы управления индикаторами. Красота требует жертв! Набор семисегментных цифровых светодиодных индикаторов в четыре цифры В каком-нибудь мультиметре может потреблять до 100–200 мА тока, зато насколько он выглядит красивее по сравнению с почти не потребляющими, но совершенно «слепыми» черно-белыми жидкокристаллическими панелями!

Семисегментные индикаторы (рис. 3.13, а ) бывают сдвоенными и строенными; кроме них, встречаются шестнадцатисегментные индикаторы, которые позволяют формировать буквы и специальные знаки. Такие индикаторы для удобства управления ими выполняют с общим анодом (тогда на индикатор подается общее питание, а зажигание сегментов производится коммутацией Их к «земле») и с общим катодом (сегменты имеют общую «землю», а зажигание производится подачей тока на каждый сегмент). Почти всегда выпускаются идентичные внешне типы и той и другой конфигурации. Для формирования длинных строк используют матричные индикаторы (рис. 3.13, б ), которые нередко встречаются в виде довольно больших дисплеев, содержащих несколько сотен точек.

Рис. 3.13. Светодиодные индикаторы:

а— семисегментный; б— дисплей на основе матричного индикатора

Жидкокристаллические (ЖК) индикаторы встречаются обычно в виде готовых ЖК-дисплеев для распространенных применений — например, для часов, магнитол, музыкальных центров, или в виде многоразрядного набора цифр. Есть и матричные ЖК-дисплеи для формирования бегущей строки, многострочные — для текстовых сообщений и т. п., вплоть до полнофункциональных ЖК-матриц, в том числе цветных, тех, что используются в большинстве современных массовых устройств, от мобильных телефонов до широкоэкранных телевизионных панелей.

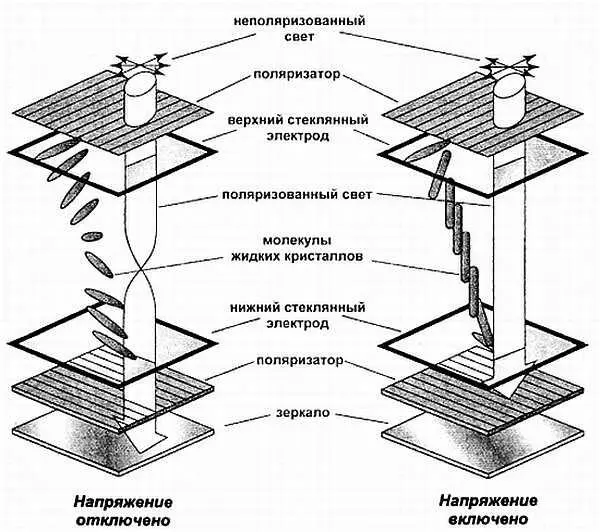

Все ЖК-дисплеи отличаются практически нулевым потреблением энергии в статическом режиме, энергия уходит только на переключение ЖК-ячейки. Правда, большинство матричных ЖК-дисплеев, предназначенных для демонстрации произвольных изображений (в том числе все цветные), не могут обойтись без подсветки, которая довольно энергоемка (так, в ноутбуках — более половины общего потребления). Но нас здесь интересуют лишь обычные ЖК-дисплеи, применяемые в качестве цифровых или цифробуквенных табло. Устройство ячейки такой простейшей (пассивной) матрицы или индикатора с зеркалом вместо подсветки показано на рис. 3.14.

Рис. 3.14. Устройство пассивной ЖК-ячейки
