Юрий Ревич - Занимательная микроэлектроника

Триггер — это устройство для записи и хранения информации в количестве одного бита [8] Одно из главных «неэлектронных» значений слова «trigger»— спусковой крючок у огнестрельного оружия. . (Существуют — по большей части в теории— и многостабильные триггеры, которые могут хранить более одного бита, но на практике они не используются, кроме очень экзотических конструкций, вроде упоминавшейся в главе 7 ЭВМ «Сетунь»). Любая элементарная ячейка памяти, будь-то магнитный домен на пластинах жесткого диска, отражающая область на поверхности CD-ROM или конденсаторная ячейка электронного ОЗУ, обязательно обладает триггерными свойствами, т. е. может хранить информацию спустя еще долгое время после того, как она была в нее введена.

Самый простой триггер можно получить, если в схемах одновибраторов на рис. 9.5 удалить RC-цепочку и соединить напрямую выход первого элемента со входом второго. Если схема находится в состоянии, когда на выходе уровень логической единицы, то кратковременная подача отрицательного уровня на вход, как и в случае одновибратора, перебросит выход в состояние логического нуля, но теперь уже нет конденсатора, который осуществляет отрицательную обратную связь и в конце концов возвращает схему в исходное состояние, потому в этом состоянии схема останется навечно, если мы что-то не предпримем.

Чтобы вернуть ее в исходное состояние, надо подать точно такой же сигнал, но на вход второго элемента, который (вход) в схеме одновибратора у нас отсутствует. Если мы его введем, то получим симметричную схему с двумя входами, которые обозначаются буквами R и S (от слов Reset и Set, т. е. «сброс» и «установка»). Такое устройство носит название RS- триггер а. Оба варианта такой схемы на элементах «И-НЕ» и «ИЛИ-HE» показаны на рис. 9.6. Легко сообразить, что если поменять все обозначения местами (R на S, а прямой выход на инверсный), то в схеме ничего не изменится, но не все триггерные схемы обладают подобной симметрией.

Рис. 9.6. Схемы триггеров на элементах «И-НЕ» ( а) и «ИЛИ-НЕ» ( б)

Нет нужды перебирать все состояния этих схем и приводить соответствующие таблицы истинности, нужно только твердо запомнить, что подача импульса на вход сброса R всегда устанавливает на выходе Q состояние логического нуля (естественно, на инверсном выходе Q¯ при этом будет логическая единица). Причем соответствующий вход у любого устройства, его имеющего — от микропроцессоров до счетчиков — является асинхронным , т. е. вся система обнуляется в момент подачи импульса по входу R независимо от того, что в этот момент она делает (говорят еще, что вход сброса имеет «наивысший приоритет»). Именно это происходит, скажем, когда вы нажимаете на кнопку Reset на системном блоке вашего компьютера.

Вход S, естественно, означает ровно противоположное — установку выхода Q в состояние логической единицы, но, в отличие от входа R, который всегда означает обнуление, вход S в различных устройствах может использоваться и в немного других целях, а чаще вообще отсутствует. Входы R и S могут управляться различными полярностями сигнала в зависимости от построения триггера— для схемы на элементах «И-НЕ» по рис. 9.6, а это низкий уровень, потому входы R и S обозначены с инверсией, согласно положительной логике (уровни, которые меняют состояние триггера, называются активными , так, для схемы по рис. 9.6, а активным является низкий уровень). «Более правильная» схема в этом смысле — на элементах «ИЛИ-НЕ» по рис. 9.6, б, где активный уровень — высокий.

В схемах RS-триггеров подача активного уровня на R-вход ничего не меняет, если выход Q уже был в состоянии логического нуля, то же самое справедливо для S-входа при выходе Q в состоянии логической единицы. Однако пока на соответствующем входе действует напряжение активного уровня, подача активного уровня на второй вход запрещена. Это не означает, что триггер при этом сгорит, просто он потеряет свои триггерные свойства — на обоих выходах установится один и тот же уровень, а после одновременного снятия активного уровня со входов состояние будет неопределенным (точнее, будет определяться тем элементом, который переключится чуть позже другого).

Неопределенное состояние будет и после подачи питания, поэтому следует принимать специальные меры для установки схемы в нужное состояние после включения. Наиболее распространенной такой мерой является подача определенного уровня в начальный момент времени на один из требуемых входов с помощью RC-цепочки. Ввиду практической важности этого способа я приведу вариант соответствующей схемы, несмотря на ее очевидность (рис. 9.7, а ). Лишние элементы необходимы для того, чтобы сохранить возможность произвольного сброса по отдельному R-входу, хотя на практике часто входы внешнего сброса и сброса по питанию объединены.

Рис. 9.7. Схемы триггеров с предустановкой при включении питания

В этой схеме конденсатор в первый момент времени после подачи питания разряжен и на входе логического элемента оказывается положительный уровень, который устанавливает триггер в состояние «О» на выходе Q. Затем конденсатор заряжается и в дальнейшем RC-цепочка больше не оказывает влияния на работу схемы. Постоянную времени RC лучше выбирать побольше, чтобы к моменту зарядки конденсатора успели пройти все переходные процессы, на схемах по рис. 9.7 она равна примерно 0,5 мс. Естественно, при этом следует позаботиться, чтобы на «настоящих» RS-входах к моменту окончания заряда конденсатора был неактивный уровень, иначе все пойдет насмарку. Чтобы избежать нагромождения элементов, в этой схеме предпочтительнее использовать трехвходовые элементы (561 ЛЕЮ), как показано на рис. 9.7, б .

Естественно, RS-триггеры выпускают и в интегральном исполнении (561ТР2 содержит четыре простых RS-триггера). Все более сложные триггеры, а также счетчики в интегральном исполнении обязательно имеют отдельные R-, S- или хотя бы только R-асинхронные входы.

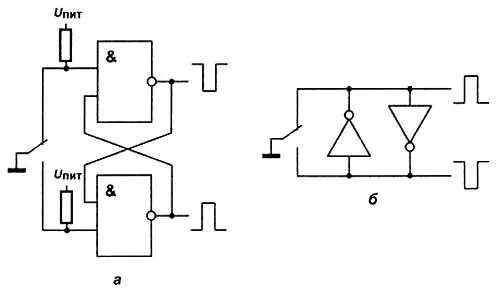

Использование RS-триггера является самым «капитальным» способом решения проблемы дребезга контактов. Стандартная схема включения показана на рис. 9.8, а , однако нет никакой нужды «городить» такую схему с резисторами, относительно которых еще нужно соображать, к чему их подключать (для варианта с «ИЛИ-HE» их пришлось бы присоединять к «земле»). На рис. 9.8, б показана упрощенная схема, которая работает точно так же и при этом в ней пригодны любые инверторы, в том числе и одновходовые.

Рис. 9.8. Схемы «антидребезга» на RS-триггерах
