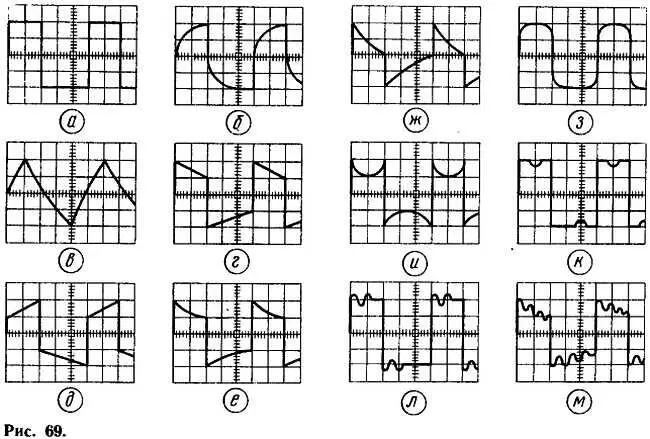

А вот два примера изображения выходного импульса (рис. 69, л, м ), когда в усилителе есть резонирующие цепи.

Практически большинство этих изображений вам удастся наблюдать при изменении положений ручек регулировки тембра по низшим и высшим частотам. Одновременно с просмотром изображений неплохо было бы снимать амплитудно-частотную характеристику усилителя и сравнивать ее с «показаниями» импульсов.

И еще об одном примере применения прямоугольных импульсов — для настройки широкополосных делителей напряжения. Такой делитель, например, стоит в нашем осциллографе, он может быть в вольтметре или милливольтметре переменного тока. Поскольку полоса частот намеряемых сигналов может быть весьма широкой (от единиц до миллионов герц), делитель должен эти сигналы пропускать с одинаковым ослаблением. Иначе неизбежны ошибки в измерении.

Можно, конечно, проконтролировать работу делителя снятием его амплитудно-частотной характеристики, которая подскажет, в какую сторону следует изменить номинал того или иного элемента. Но дело это значительно более трудоемкое по сравнению с методом анализа прямоугольными импульсами.

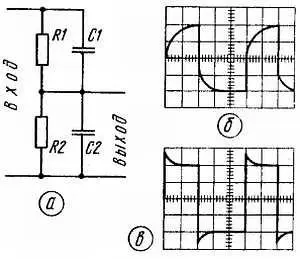

Взгляните на рис. 70, а — на нем приведена схема широкополосного компенсированного делителя напряжения. Если на низших частотах можно было бы обойтись только резисторами, сопротивления которых определяют коэффициент передачи (или коэффициент деления) делителя, то на высших частотах, помимо резисторов, в работе делителя участвуют конденсаторы в виде емкости монтажа, входной емкости, емкости соединительных проводников. Поэтому коэффициент передачи делителя на этих частотах может измениться значительно.

Чтобы этого не произошло, в делителе используют конденсаторы, шунтирующие резисторы и позволяющие компенсировать возможное изменение коэффициента передачи на высших частотах. Причем конденсатором С2 может быть емкость монтажа, достигающая иногда десятков пикофарад. Резистором же R2 может быть входное сопротивление устройства (осциллограф или вольтметр).

Компенсированным делитель станет в том случае, если будет обеспечено вполне определенное соотношение сопротивлений и емкостей делителя, а значит, будет равномерным коэффициент передачи делителя независимо от частоты входного сигнала. К примеру, если применен делитель на 2, то должно соблюдаться условие R1∙ С1= R2∙ С2.

При других соотношениях нарушится равномерность передачи сигнала разной частоты.

Принцип проверки компенсированного делителя с помощью прямоугольных импульсов аналогичен принципу проверки усилителя — подавая сигнал частотой 2000 Гц на вход делителя, наблюдают форму его на выходе. Если делитель скомпенсирован, форма (но, конечно, не амплитуда) сигналов будет одинаковой. В противном случае окажутся «заваленными» фронт и спад либо искажена вершина — свидетельства неравномерного пропускания делителем сигналов разных частот.

Если, к примеру, изображение сигнала будет таким, как показано на рис. 70, б , значит на высших частотах коэффициент передачи делителя падает из-за большого сопротивления на этих частотах цепочки R1C1. Следует увеличить емкость конденсатора С1. В случае появления искажений импульсов, показанных на рис. 70, в , придется; наоборот, уменьшить емкость конденсатора С1.

Рис. 70

Попробуйте самостоятельно составить делители с разными коэффициентами деления (например, 2, 5, 10) из резисторов с высоким сопротивлением (100…500 кОм) и конденсаторов разной емкости (от 20 до 200 пФ) и добиться полной компенсации подбором конденсаторов.

В этой работе вы заметите влияние на результаты измерений самого осциллографа — ведь его входная емкость составляет десятки пикофарад, а входное сопротивление около мегаома. Помните, что аналогичное влияние осциллограф оказывает на все высокоомные цепи, а также на частотозависимые. А это порою приводит либо к получению ошибочных результатов, либо вообще лишает возможности применить осциллограф, скажем, для анализа работы и измерения частоты радиочастотных генераторов. Поэтому в подобных случаях следует пользоваться активным щупом — приставкой к осциллографу, позволяющей сохранить высокое входное сопротивление его и в десятки раз уменьшить входную емкость.

Вот теперь, когда вы познакомились с возможностью прямоугольного импульса подсказывать «диагноз» и контролировать «лечение», соберем делитель, с помощью которого осциллографом станет возможно контролировать цепи с напряжением до 600 В, например, в телевизионных приемниках (как известно, осциллограф ОМЛ-2М допускает подачу на вход напряжения до 300 В).

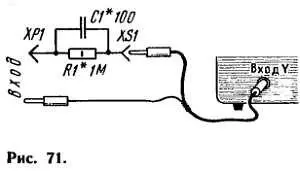

Делитель образован всего двумя деталями (рис. 71), составляющими верхнее плечо предыдущей схемы. Нижнее же плечо сосредоточено в самом осциллографе — это его входное сопротивление и суммарная входная емкость, включая емкость выносного кабеля со щупами.

Поскольку нужно лишь вдвое уменьшить входной сигнал, резистор R1 должен быть такого же сопротивления, что и входное сопротивление осциллографа, а емкость конденсатора C1 соответствовать суммарной входной емкости осциллографа.

Делитель можно выполнить в виде переходника со щупом ХР1 на одном конце и гнездом XS1 на другом. Резистор R1 должен быть мощностью не менее 0,5 Вт, а конденсатор с номинальным напряжением не ниже 400 В.

Налаживание делителя весьма упрощено благодаря использованию нашего генератора импульсов. Его сигнал подают на гнездо ХР1 делителя и «земляной» щуп осциллографа. Вначале устанавливают на генераторе диапазон «50 Гц», на осциллографе включают ждущий режим и открытый вход. Касаются входным щупом осциллографа щупа ХР1 делителя (или зажима ХТ1 генератора). Подбором чувствительности осциллографа и амплитуды выходного сигнала генератора добиваются размаха изображения, равного, скажем, четырем делениям.

Затем переключают входной щуп осциллографа в гнездо XS1 делителя. Размах изображения должен уменьшиться ровно вдвое. Более точно коэффициент передачи делителя можно установить подбором резистора R1 делителя. После этого устанавливают на генераторе диапазон «2 кГц» и подбором конденсатора С1 (если это понадобится) добиваются правильной формы импульсов— такой, как и на входе делителя.

При пользовании таким делителем для проверки режимов работы блоков развертки телевизоров по приводимым в инструкциях и различных статьях изображениям сигналов чувствительность осциллографа устанавливают равной 50 В/дел., а проверку ведут при закрытом входе осциллографа. Как и прежде, отсчет ведут по шкале масштабной сетки, но результаты увеличивают вдвое.
