Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

Почему остановился будильник?Конечно, разговор пойдет о популярном электронно-механическом будильнике «Слава». К сожалению, со временем работа его электронного узла нарушается и приходится обращаться в часовую мастерскую. Но не спешите так поступать, в большинстве случаев дефект удастся самостоятельно обнаружить и устранить с помощью осциллографа.

Вынув из корпуса часовой механизм, проверьте авометром или осциллографом напряжение питания на входе платы электронного узла. Затем подключите входной щуп осциллографа к коллектору транзистора генератора (рис. 79), а «земляной» щуп — к эмиттеру.

Качните маятник часов. Если на экране осциллографа, работающего в автоматическом режиме при малой длительности развертки (например, 10 мс/дел.), появятся импульсы в виде широкой «дорожки» (размахом до 2 В), а амплитуда колебаний будет недостаточна для работы часового механизма, значит электронный узел самовозбуждается на сравнительно высокой частоте. Чтобы возбуждение устранить, следует впаять между выводами коллектора и эмиттера транзистора конденсатор С3 емкостью 1…10 мкФ.

Если же при первоначальных колебаниях маятника будут появляться «чистые» импульсы (рис. 80, а ), следующие с частотой 4…5 Гц (длительность паузы между импульсами 200…250 мс), а затем амплитуда колебаний маятника упадет и станет стабильной, но недостаточной для работы часового механизма, вероятной причиной отказа часов может быть повышенное торможение шестерни, приводимой в движение маятником. В этом случае достаточно слегка отвести or валика шестерни пружину (повернув на корпусе винт, в котором зажат конец пружины) — и часы пойдут.

В нормально работающих часах сигнал на выводе коллектора транзистора имеет форму, показанную на рис. 80, а , а на выводе базы — на рис. 80, б .

Случается, что выходит из строя транзистор. Тогда его заменяют любым из серий МП25, МП26, МП39-МП42.

Проверить транзистор можно авометром, работающим в режиме омметра, не отпаивая выводы транзистора. Отсоединив от часов источник питания, кратко временно замыкают выводы питания, а затем касаются их щупами омметра в обратной полярности, т. е. плюсовой щуп омметра соединяют с минусовым выводом питания, а минусовой щуп — с плюсовым выводом. Стрелка омметра вначале отклонится к нулевой отметке шкалы, а затем начнет «падать». Как только показания омметра станут около 50…60 кОм, щупы меняют местами, т. е. омметр подключают в прямой полярности. Стрелка омметра достигнет отметки «100 кОм», а затем плавно отклонится в сторону нулевой отметки и зафиксирует сопротивление около 2 кОм. Это свидетельствует о том, что транзистор работоспособен и в данный момент открыт. Омметр же показывает суммарное сопротивление участка коллектор эмиттер транзистора и катушки L1.

Сам себе контролер. Если необходимо проверить входное сопротивление и входную емкость осциллографа, сделать это несложно… с помощью самого осциллографа. Так, проверяя входное сопротивление, нужно подключить входной щуп к гнезду пилообразного напряжения развертки, расположенному на задней стенке. Установив длительность развертки примерно 10 мс/дел., нужно подобрать такую чувствительность осциллографа, чтобы размах изображения на экране составил, скажем, четыре деления.

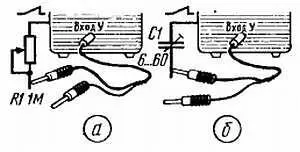

Затем между входным щупом и указанным гнездом включают переменный резистор (рис. 81, а) сопротивлением 1…2 МОм и перемещением его движка добиваются вдвое меньшего размаха изображения. Получившееся при этом сопротивление переменного резистора будет равно входному сопротивлению осциллографа.

Аналогично измеряют и входную емкость осциллографа, но вместо переменного резистора пользуются подстроечным конденсатором (рис. 81, б ), а длительность развертки устанавливают равной 10 мкс/дел. (иначе говоря, при переходе от одного вида измерения на другой нажимают кнопку « МС-МКС»). Установив подстроечным конденсатором вдвое меньший размах изображения на экране, измеряют емкость конденсатора — она и будет равна входной емкости осциллографа (включая и входной кабель со щупами).

А если гнездо пилообразного напряжения в вашем осциллографе отсутствует? Тогда сигнал подают с генератора 3Ч (частота 100 Гц) при проверке входного сопротивления или с генератора РЧ (частота 100 кГц), когда проверяют входную емкость.

Рис. 81

Каково отличие осциллографа ОМЛ-ЗМ от его «предшественника» ОМЛ-2М?

Осциллограф ОМЛ-3М завод изготовитель начал выпускать сравнительно недавно. Именно эту модель можно встретить сегодня в торговой сети. Она же рассылается и базой Роспосылторга наложенным платежом. Кстати, заказы на осциллограф следует направлять по адресу: 111126, г Москва, К-126, Авиамоторная ул… 50. Центральная торговая базы Роспосылторга. В заказе следует указать номер этого изделия по каталогу — 01183801, цена осциллографа — 214 руб.

Новая модель практически не отличается от предыдущей, за исключением некоторой модернизации задней стенки — появился кожух, прикрывающий трансформатор питания (он несколько выходит наружу). Как сообщили разработчики осциллографа, основная цель доработки — повышение надежности осциллографа при длительной его эксплуатации. Кроме того, существенно переработано «Руководство», в нем учтены пожелания многих владельцев предыдущей модели

Meтодика же работы с осциллографом ОМЛ-3М ничем не отличается от той, о которой рассказывается в данной брошюре.

При «заземлении» осциллографа, как рекомендует «Руководство», и проверке работы конструкции с бестрансформаторным питанием от сети может произойти короткое замыкание и неизбежно перегорят пробки в квартире. В чем тут дело?

Действительно, осциллограф желательно во время работы заземлять, для чего на задней стенке его есть специальный зажим. Но проверять при этом конструкции с бестрансформаторным питанием (либо с гальванической связью общего привода конструкции с сетью) нельзя, поскольку корпус осциллографа оказывается соединен через заземление с нулевым проводом сети, а «земляной» щуп (он соединен с корпусом осциллографа) может оказаться подключенным в конструкции к фазному проводу. В результате неизбежно короткое замыкание.

Чтобы предупредить подобное, бестрансформаторные конструкции при налаживании необходимо подключать через развязывающий трансформатор.
