Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

Затем подключают к конденсатору С1 входной щуп осциллографа и изменением чувствительности добиваются длины появившейся вертикальной линии (входной сигнал с гнезда « ВХОД X» снимают), тоже равной четырем делениям. Если она получается больше или меньше (ведь регулировка чувствительности в осциллографе скачкообразная), можно скорректировать под нее длину линии развертки переменным резистором R2.

Рис. 75

После этого подают на осциллограф оба сигнала и наблюдают изображение в форме эллипса (рис. 75, б ). Увеличивают напряжение, подаваемое с автотрансформатора на испытываемый трансформатор. Эллипс вытягивается и при определенном напряжении (около 30 В) на его концах можно наблюдать загибы (рис. 75, в ), характерные для гистерезиса. При дальнейшем повышении напряжения (в данном случае максимум до 60 В, но на короткое время) концы эллипса исказятся (рис. 75, г ), что будет свидетельствовать о чрезмерных искажениях сигнала в трансформаторе. В этом нетрудно убедиться, если проконтролировать осциллографом сигнал на вторичной обмотке при работе осциллографа и автоматическом или ждущем режиме (конечно, при минимальной чувствительности, поскольку напряжение на обмотке может быть сравнительно высоким).

Известно, что напряженность магнитного ноля в сердечнике (магнитопроводе) трансформатора определяется числом ампер-витков, т. е. произведением тока через обмотку на число ее витков. Отсюда нетрудно сделать вывод о способе определения этого показателя — достаточно установить такое напряжение с автотрансформатора, при котором начинаются искажения эллипса, измерить (например, по падению напряжения на резисторе R1) ток через обмотку и умножить его на число витков обмотки.

А если нужно определить ампер-витки для неизвестного сердечника? Тогда нужно намотать на него две обмотки, как у трансформатора, расположив между ними электростатический экран, чтобы напряжение на вторичной обмотке определялось только электромагнитной индукцией, и провести испытания по приведенной методике. В зависимости от напряжения на вторичной обмотке иногда приходится подбирать резистор R3, чтобы получить изображение эллипса.

Как ««увидеть» звук?Очень просто — нужно подключить ко входу усилителя 3Ч динамическую головку ВА (рис. 76) или абонентский громкоговоритель, а к выходу — резистор нагрузки R н(вместо динамической головки). К выводам резистора подсоединяют входные щупы осциллографа, работающего в автоматическом режиме.

Рис. 76

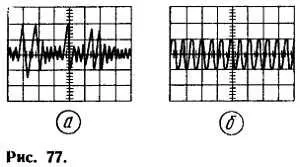

Разговаривая перед динамической головкой, будете наблюдать на экране осциллографа резкие всплески линии развертки (рис. 77, а ) — это электрические колебания звуковой частоты, преобразованные динамической головкой из звуковых колебаний.

Если издавать какой-то протяжный звук постоянной громкости, можно ручками управления разверткой осциллографа засинхронизировать изображение (рис. 77, б ) и даже измерить частоту звука.

Вместо динамической головки или громкоговорителя ко входу усилителя можно подключать микрофон, телефонный капсюль или другой преобразователь звуковых колебаний в электрические и сравнивать их по чувствительности.

Быстро ли срабатывает реле?Как известно, время срабатывания электромагнитного реле — это интервал времени от момента подачи на обмотку напряжения до замыкания любых замыкающих либо размыкания любых размыкающих контактов. Время отпускания реле — аналогичный интервал времени, но от момента снятия напряжения с обмотки. Для современных реле эти параметры могут измеряться единицами и десятками миллисекунд. Подобные интервалы времени вполне возможно определить с помощью любого осциллографа, способного работать в ждущем режиме с запуском от внешнего сигнала и имеющего открытый вход (последнее условие не обязательно).

Рассмотрим конкретную методику испытания реле с помощью нашего осциллографа, подключаемого в соответствии с рис. 78, а . Питающее напряжение U пит, которое должно быть равно напряжению срабатывания реле К1 или превышать его, подается на обмотку реле через кнопку SB1. Это же напряжение поступает через замыкающие контакты К1.1 на вход усилителя вертикального отклонения. С обмотки реле импульс напряжения поступает через конденсатор C1 на гнездо « ВХОД X» осциллографа — это импульс запуска генератора развертки.

Подготавливая осциллограф к измерениям, устанавливают такую сто чувствительность, чтобы для данного напряжения питания отклонение луча по вертикали (конечно, при открытом входе) составило 2…3 деления либо был заметен всплеск на линии развертки при отсутствии у осциллографа открытого входа.

Если, к примеру, питающее напряжение равно 10 В, то чувствительность нужно установить равной 5 В/дел. Осциллограф работает в режиме ждущей развертки (кнопка « АВТ.-ЖДУЩ.» нажата) с внешней синхронизацией (кнопка « ВНУТР.-ВНЕШН.» нажата) положительным сигналом (ручка « СИНХР.» в крайнем, по часовой стрелке, положении). Длительность развертки зависит от предполагаемого измеряемого интервала времени, в данном случае ее можно установить, скажем, равной 10 мс/дел.

При нажатии кнопки SB1 на гнездо « ВХОД X» поступает импульс синхронизации и генератор развертки осциллографа «срабатывает». На экране появляется светящаяся точка, которая «пробегает» по экрану два деления (по линии развертки) и резко отклоняется вверх (рис. 78, б ) — это замкнулись контакты К1.1 и подали на вход усилителя вертикального отклонения постоянное напряжение. Длина «пробега» точки и есть время срабатывания реле — около 20 мс.

Рис. 78

Отпустив кнопку, снова нажмите ее и повторите измерения, после чего, наоборот, нажав кнопку и подержав ее несколько секунд, отпустите. Теперь точка «пробежит» по верхней линии и через два деления резко опустится на линию развертки. Здесь также длина «пробега» до изменения уровня составит время отпускания реле.

Проверяя самые разнообразные электромагнитные реле, вы сможете убедиться, что время срабатывания и отпускания может быть как одинаковым, так и отличаться друг от друга, иногда значительно — все зависит от конструкции реле.
