Ден Томел - Поиск неисправностей в электронике

Замена транзистора может быть эффективна для определения неисправного прибора. Помните, что при этом вы, должны использовать аналогичную модель. Многие специалисты предпочитают сначала присоединить новый транзистор к обратной стороне печатной платы, где расположены дорожки, чтобы удостовериться, что подозреваемый прибор действительно неисправен. Это может сэкономить ценное рабочее время.

Другой прием заключается в замыкании базы и эмиттера, при котором происходит запирание транзистора (рис. 1.30).

Рис. 1.30. Отключение транзистора с помощью закорачивания базы и эмиттера

В этом случае должна наблюдаться заметная разница в работе всего устройства по сравнению с нормальным режимом. Если явных перемен не обнаружено, прибор, скорее всего, неисправен. При проведении этого теста соблюдайте осторожность, чтобы не замкнуть коллектор и базу, поскольку это может заставить транзистор пропускать большой ток и вывести его из строя. Кроме того, этот метод пригоден только для некоторых схем, в частности для усилителей и генераторов колебаний.

Способ отключения транзистора можно сравнить с поиском неисправной свечи в автомобиле. Для успешного теста необходимо при работе двигателя в режиме холостого хода на короткое время отключить каждую свечу. Таким образом далее ведется наблюдение за двигателем. Если проведенная операция повлияла на его работу, значит, свеча исправна. Отсутствие явных перемен говорит об обратном.

Отметим, однако, что при замене транзистора необходимо соблюдать некоторые предосторожности:

♦ никогда не перегревайте транзистор;

♦ используйте теплоотвод;

♦ используйте паяльник 35 Вт или менее;

♦ используйте для замены только такой же или рекомендованный транзистор;

♦ идентифицируйте положение эмиттера, коллектора и базы.

Еще один тип полупроводниковых приборов, тиристор , представляет собой последовательное соединение грех диодов в разном направлении (рис. 1.31).

Рис. 1.31. Конструкция тиристора

Тиристор работает как управляемый выпрямитель и может проводить ток, если к затвору приложено достаточное напряжение (или напряжение на аноде будет нарастать с недопустимой для данной марки прибора скоростью). Это происходит до тех пор, пока его величина не уменьшится почти до нуля.

Данный полупроводниковый прибор является весьма распространенным элементом в системах электропитания, в автоматике. В частности, используется в устройствах подачи сигнала тревоги при несанкционированном проникновении.

Его работоспособность лучше всего проверять методом замены или с помощью омметра.

Для теста омметром, установите переключатель шкалы в положение Rx10 000. При подключении отрицательного вывода к катоду, а положительного к аноду, исправный тиристор должен показать более 1 МОм. Малое или нулевое сопротивление означает замыкание. Для проверки работы управляющего электрода закоротите его вывод на анод, при этом омметр должен показать сопротивление, близкое к 0.

Хотя реальная конструкция интегральных микросхем (ИМС) достаточно сложна, процесс их проверки легок для понимания.

Существует три основных конструктивных типа интегральных схем: в корпусе с двухрядным расположением выводов (DIP), круглые и плоские (рис. 1.32).

Рис. 1.32. Три основных конструкции интегральных микросхем

Одна небольшая ИМС состоит из нескольких резисторов, конденсаторов, диодов и транзисторов, которые соединены в микросхему (рис. 1.33).

Рис. 1.33. Типичный образец выполненного в виде интегральной микросхемы предварительного звукового усилителя каскада с выходной мощностью 1 Вт на примере ECG 1043

Они герметически закрыты в керамическом или пластмассовом корпусе. Два основных метода изготовления микросхем называются монолитным и гибридным. При изготовлении монолитных (или стандартных) ИМС компоненты выполняются на одной подложке. Гибридные имеют специальное назначение, что требует отдельных компонентов с последующей сборкой на подложке. Подход к проверке ИМС остается прежним.

Несмотря на то что интегральные схемы имеют различные формы, типы и размеры, для поиска неисправностей обычно применяются следующие стандартные методы:

Когда схема работает, коснитесь верхней части изолирующего корпуса пальцем для проверки температуры. Горячая ИМС — индикатор неисправного или закороченного элемента. Большинство микросхем должны быть холодными или теплыми.

Нагрев и/или охлаждение также часто используются для проверки ИМС на дефекты. Как было указано выше, подозрительный элемент, работоспособность которого зависит от температуры, можно проверить с помощью наблюдения функционирования схемы во время нагрева феном и последующего охлаждения или замораживания. Неисправная, термозависимая ИМС при нагреве прекратит работать, но снова активируется при охлаждении.

Проверку напряжения можно легко осуществить с помощью вольтметра или осциллографа. Измерьте напряжение на каждом выводе ИМС и наблюдайте форму сигнала на экране измерительного прибора. Затем сравните результаты с указанными изготовителем параметрами. Несоответствие напряжения и сигналов говорит о возможной неисправности ИМС или связанных с ней элементов.

Иногда подозрительную ИМС можно игнорировать с использованием конденсатора, который проводит сигнал в обход (рис. 1.34).

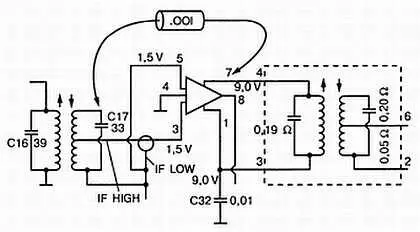

Рис. 1.34. Шунтирование ИМС с помощью конденсатора

Если сигнал возрастает при шунтировании ИМС, это означает, что схема, возможно, неисправна.

Любую подозрительную ИМС можно заменить аналогичной исправной. Этот метод экономит ценное время специалиста по обслуживанию. Но если взглянуть на вещи реально, мастера не могут полагаться только на эту технику, поскольку она потребует очень большого количества ИС, а это достаточно дорого. Имейте также в виду, что если причина проблемы неправильно определена, то замена может привести к выходу из строя и новой микросхемы. Обычно на печатных платах установлено довольно много ИМС, и часто гораздо более практичным является замена всей платы.
