Хотя существуют различные типы диодов (стабилитроны, светодиоды, фотопроводящие, варисторы, туннельные), каждый из них имеет свои уникальные характеристики. Когда вы сомневаетесь в качестве прибора, наилучшим методом является замена. Например, стабилитроны могут работать при обратном смещении. Однако этот тип диодов заперт до определенного порога напряжения, или напряжения пробоя, а затем он проводит ток. сохраняя относительно постоянное напряжение. Такая работа дает стабилитрону возможность действовать как стабилизатор напряжения, и его можно использовать для источников питания со стабилизированным напряжением.

Транзистор фактически представляет собой два включенных во встречном направлении диода, комбинацию р-n-р или n-р-n . Первая область транзистора называется эмиттером, вторая — базой, третья — коллектором (рис. 1.18).

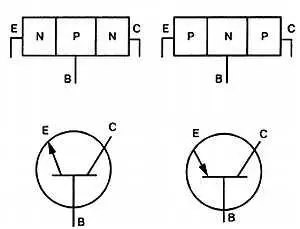

Рис. 1.18. Три части транзистора

Специалист должен понимать принцип действия транзистора. Рис. 1.19 показывает n-р-n транзистор, где переход эмиттер-база смещен в прямом направлении, поэтому он имеет низкое сопротивление току.

Рис. 1.19. Движение электронов в транзисторе n-р-n

Переход коллектор-база имеет высокое сопротивление, так как он смещен в обратном направлении. Отрицательный потенциал батареи заставляет электроны эмиттера направляться в базу и очень небольшое число этих электронов соединяться с положительными дырками, большинство же продолжает движение к области коллектора. Это происходит вследствие сильного действия положительного полюса батареи. Электроны замыкают цепь, возвращаясь к источнику питания. Помните, что новые дырки поступают в область базы от батареи, когда электроны заполняют старые.

Поскольку область коллектора имеет более высокое сопротивление, чем эмиттера, любое изменение тока в области эмиттера вызовет пропорциональную реакцию в области коллектора. Проходящий через транзистор сигнал будет, таким образом, усилен.

Величиной усиления сигнала можно управлять, регулируя поток электронов в область базы. Количество электронов, поступающих в область базы, определяет количество электронов, которые имеются в области коллектора. Регулирование числа электронов в базе называется смещением. В транзисторе прямое смещение (смещение перехода эмиттер-база) определяет усиление транзистора. Прямым смещением транзистора можно управлять, увеличивая или уменьшая напряжение или сопротивление области эмиттер-база (рис. 1.19).

Поведение потока электронов в транзисторе р-n-р напоминает действия в транзисторе n-р-n , но ток образуется за счет движения дырок. Положительное воздействие батареи заставляет положительные дырки проходить из эмиттера через область база-коллектор и возвращаться к отрицательному полюсу батареи. Здесь снова, как в случае с электронами в транзисторе n-р-n , небольшое число вакансий заполняется электронами в области базы, но большинство дырок продолжает двигаться в область коллектора. Проводимость обеспечивается за счет тока дырок от эмиттера к коллектору. Поток электронов противоположен потоку дырок. Поэтому считается, что поток электронов в этой цепи идет в обратном направлении, от коллектора к эмиттеру. Пусть вас не смущает такое объяснение, в целом, основная функция обоих типов транзисторов в схемах одинакова. Оба транзистора усиливают ток (рис. 1.20).

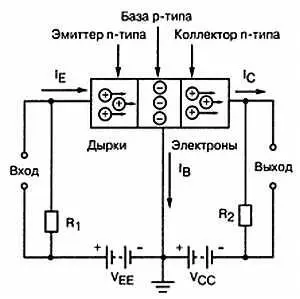

Рис. 1.20. Движение электронов в транзисторе р-n-р

Существуют три основные схемы включения транзисторов — с общей базой, общим эмиттером и общим коллектором. Каждая схема обладает собственными уникальными характеристиками. Рис. 1.21. и табл. 1.1. показывают их основные различия.

Рис. 1.21. Три основных схемы включения транзистора

Работа схем и рекомендации по поиску неисправностей в них более подробно обсуждаются в следующих главах. Транзисторы обычно тестируют с помощью специального устройства, или с помощью омметра (рис. 1.22).

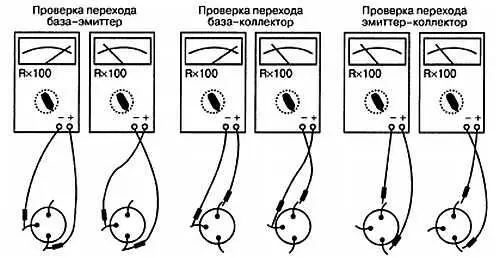

Рис. 1.22. Проверка транзистора на короткое замыкание и обрыв с использованием омметра

Имейте в виду; что транзистор фактически представляет собой два включенных в разные стороны диода и, следовательно, может быть проверен аналогично диоду. Для тестирования транзистора на короткое замыкание или обрыв подключите положительный контакт омметра (Rx100) к базе, а отрицательный — к эмиттеру n-р-n -транзистора. Теперь переход база-эмиттер смещен в прямом направлении и его сопротивление должно быть низким. Поменяв контакты местами мы сместим переход база-эмиттер в обратном направлении, и омметр будет показывать большое сопротивление. Переход коллектор-база проверяется аналогично.

Помните, что всегда должны наблюдаться малые/большие показания омметра. Если при любом положении контактов прибора наблюдается большое сопротивление, это означает, что в транзисторе произошел обрыв, а в случае малого сопротивления в обоих измерениях — короткое замыкание (при проверке не включенного в схему транзистора).

Во многих случаях можно проверить подобным образом транзисторы и в схеме. Если при тестировании в схеме данные показывают на вероятную неисправность транзистора, рекомендуется извлечь его из схемы и снова проверить.

Использование омметра является способом, который помогает определить, какому назначению соответствует конкретный вывод и/или качество транзистора. Сначала найдите эмиттер и коллектор, используя руководство изготовителя со схемой или с помощью измерений малое/большое омметром. Поместите один контакт омметра на эмиттер, а другой — на коллектор. Омметр покажет некую величину. Теперь закоротите базу на эмиттер. Сопротивление на приборе должно возрасти. При замыкании базы на коллектор сопротивление должно уменьшаться (рис. 1.23).

Рис. 1.23. Проверка качества транзистора с помощью омметра

Полевой транзистор (ПТ) представляет собой класс приборов, который часто используется в электронных схемах. Хотя по внешнему виду он похож на биполярный транзистор ( n-р-n и р-n-р ), полевой транзистор имеет другую конструкцию: три вывода — исток, затвор и сток, которые соответствуют эмиттеру, базе и коллектору биполярного транзистора (рис. 1.24).
