Прежде, чем приступить непосредственно к обслуживанию схемы, проверьте наличие очевидных неисправностей, типичных для данных устройств. Например, часто ржавеют, изнашиваются или выходят из строя небольшие сменные детали «петельки», «режущие кромки». Даже при наличии специальных средств для очистки эти детали приходится часто заменять. Обычная жалоба хирурга заключается в том, что ему приходится устанавливать регулятор мощности на более высокое значение, чем обычно. Это может быть показателем того, что хирургический инструмент или весь активный электрод и кабель необходимо заменить.

Большинство современных устройств имеют съемные резцы, которые заменяются для каждой процедуры, но кабели и рукоятки активных электродов обычно стерилизуются и используются повторно. Очень часто медицинский персонал использует кабели и разъемы слишком долго или злоупотребляет ими. К сожалению, нередко специалист по обслуживанию получает электрохирургический инструмент без кабеля, который использовался во время процедуры, с прикрепленной запиской «сломался». Медперсоналу нужно постоянно напоминать о том. что специалиста нужно вызывать при первых признаках неисправности, чтобы можно было провести тщательную диагностику.

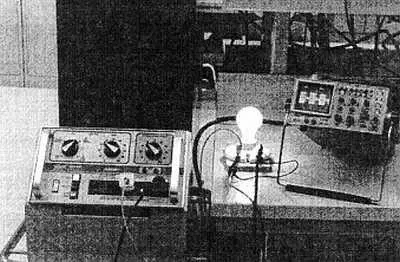

Для сервисного обслуживания электрохирургического прибора к его выходу должна быть подключена тестовая нагрузка. В этом качестве часто используется лампа накаливания, как показано на рис. 10.46.

Рис. 10.46. Проверка выхода электрохирургического прибора

При проведении измерений внутри электрохирургического прибора с включенным выходом необходима крайняя осторожность. Измерительное оборудование — вольтметры, осциллографы и др. — можно подключать только при выключенном выходе устройств. Руки специалиста никогда не должны находиться внутри устройства при включенном питании. В противном случае та же самая высокочастотная энергия, которая предназначена для цепи пациента, может пройти через специалиста.

Калибровка и проверка характеристик обычно выполняются с помощью измерителя высокочастотной выходной мощности, тестовой нагрузки и осциллографа. Измеритель выходной высокочастотной мощности и тестовая нагрузка обычно поставляются вместе с разъемами для выхода осциллографа. Тестовая нагрузка обычно обладает сопротивлением 500 Ом для моделирования импеданса тела человека на высоких частотах. Выходной сигнал имеет форму непрерывной волны для режима резки, и циклической последовательности импульсов переменных частот для режима коагуляции, как показано на рис. 10.47.

Рис. 10.47. Формы сигналов при резании и коагуляции

Отделение физиотерапии обычно занимается реабилитацией пациентов, которые выздоравливают после травмы или болезни. Ультразвуковые приборы и аппараты для диатермии — основные на этом этапе лечения. Терапевтические ультразвуковые приборы предназначены для создания мощной вибрации (около 1 МГц), и, прежде всего, им находят применение для глубокого прогревания воспаленных участков травмированных мышц. Примером является прибор, показанный на рис. 10.48.

Рис. 10.48. Терапевтический ультразвуковой прибор

Импульсы высокочастотной энергии подаются с частотой 40-140 раз в минуту с коэффициентом заполнения (отношение длительности импульса к периоду следования х100 %) от 10 до 35 процентов.

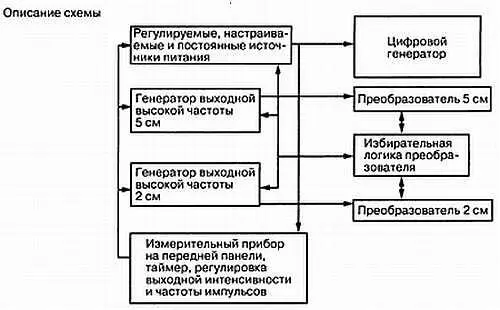

Схема в основном состоит из генератора и высокочастотного усилителя мощности с регулируемым выходом. Блок-схема и описание из технического руководства прибора показаны на рис. 10.49 и в табл. 10.1.

Рис. 10.49. Блок-схема терапевтического ультразвукового прибора

Таблица 10.2. Терапевтический ультразвуковой прибор

∙ Источники питания

Используется два источника питания. Один — постоянный +12 В для электронных схем, другой — регулируемый +40 В. Регулируемый источник питания предназначен для основного генератора высокой частоты. Это обеспечивает и регулировку выходной интенсивности прибора. Цифровая логическая схема выбирает необходимый диапазон напряжения автоматически в соответствии с преобразователем, который выбран оператором

∙ Цифровой стабилизированный генератор

Цифровой синтеза тор частоты генератор используется как сверхстабильный перестраиваемый генератор с выходным уровнем 12 В для питания преобразователей на оптимальной для каждого преобразователя частоте. Он состоит из микропроцессорного кристалла 2048 кГц. перестраиваемого цифрового делителя и схемы с автоматической фазовой подстройкой частоты. Это обеспечивает высокую как кратковременную, так и долговременную стабильность частоты. Выходной сигнал подается далее на основной генератор высокой частоты

∙ Основные генераторы

Основной генератор высокой частоты создает синусоидальные колебания высоких частот с регулируемым уровнем выходного сигнала преобразователя. Он получает входной сигнал от цифрового стабилизированного генератора, усиливает этот сигнал и пропускает усиленный сигнал перед подачей на преобразователь через фильтры низкой частоты

∙ Преобразователи

Каждый преобразователь состоит из пьезоэлектрического излучателя, цирконат-титаната свинца, преобразующего электрическую энергию (от основного генератора высокой частоты) в механическую в еще колебаний в ультразвуковом диапазоне

Подобные блок-схемы позволяют легко изолировать неисправность до уровня конкретного блока. Руководства по поиску неисправностей, подобные приведенному в табл. 10.2, могут использоваться для идентификации мелких поломок.

Таблица 10.3. Руководство по поиску неисправностей для ультразвукового прибора

Симптом ∙ Требуется проверить

— Устройство не включается

♦ изоляцию шнура питания;

♦ плавкий предохранитель;

♦ соединения таймера

— Индикатор включения не загорается

♦ находится ли каретка в верхнем положении;

♦ соединения измерительного прибора;

♦ источник напряжения

— Измерительный прибор показывает очень низкий уровень и индикатор «Прибор активен» не загорается
