Ден Томел - Поиск неисправностей в электронике

г) тиристор.

28. МОП транзистор с индуцированным p-каналом проводит при:

а) прямом смещении;

б) обратном смещении;

в) нулевом смещении;

г) ничего из перечисленного.

29. Ток в МОП транзисторе с индуцированным n-каналом уменьшается при:

а) прямом смещении;

б) обратном смещении;

в) нулевом смещении;

г) ничего из перечисленного.

30. Ионистор иначе называется:

а) двухслойный конденсатор;

б) диэлектрический конденсатор;

в) конденсатор накопления энергии;

г) электростатический конденсатор.

1. Перечислите и поясните семь причин выхода из строя электронных и электрических устройств.

2. Перечислите и поясните четыре чувства, которые обычно используются при поиске неисправностей.

3. Каковы четыре причины неисправностей в схемах? Расскажите, чем они отличаются друг от друга.

4. Каковы характеристики короткого замыкания?

5. Каковы характеристики обрыва в схеме?

6. Каковы характеристики замыкания на землю в схеме?

7. Каковы характеристики наличия механических проблем в схеме?

8. Объясните разницу между терминами «шунтирование» и «замена».

9. Опишите метод контроля прохождения сигнала.

10. Перечислите и объясните различные типы технических чертежей.

11. Опишите способы поиска неисправностей конденсаторов.

12. Назовите несколько типов конденсаторов.

13. Опишите структуру диода.

14. Объясните, как тестировать диод.

15. Что такое кристаллический детектор?

16. Опишите структуру транзистора.

17. Опишите, как тестировать транзистор.

18. Опишите, как тестировать тиристор.

19. Опишите различные методы, которые используются для поиска неисправностей транзисторов.

20. Опишите различные методы, которые используются для поиска неисправностей интегральных микросхем.

21. Опишите различия между некоторыми типами электронных ламп.

22. Опишите основные способы проверки электронных ламп.

23. Почему использовать специальные тестеры для проверки электронных ламп следует с осторожностью?

24. Что такое тиристор?

25. Что такое тиратрон?

26. Расскажите, как проверять полевой транзистор.

27. Что такое МОП?

28. Расскажите о различных типах МОП-транзисторов.

29. Расскажите, как проверить МОП-транзистор.

30. На что следует обратить особое внимание при транспортировке и работе с МОП-транзисторами?

По мере того как электронное оборудование и изделия становятся все более сложными, постоянно возрастает потребность в средствах их тестирования. В настоящее время используются сотни различных приборов, предназначенных для этого. Правильное использование оборудования увеличивает быстроту и точность локализации и корректировки проблемы. В данной главе представлены некоторые наиболее популярные типы тестовых инструментов, которые используются специалистами.

Мастер, прежде всего, должен определить соотношение затрат и результатов при финансовых вложениях в контрольно-измерительное оборудование и помнить о том, что затраты могут не оправдать ожиданий. Ошибка в расчетах, по причине отсутствия качественного оборудования влечет за собой негативные эмоции от безрезультатной работы и коммерческие потерн. Выбирая средства тестирования, необходимо принимать во внимание:

♦ надежность;

♦ единство измерений;

♦ международные стандарты;

♦ службы поверки;

♦ срок службы;

♦ специфику снятия измерений и их представления;

♦ точность и функциональные возможности контрольно-измерительных приборов.

Перед использованием устройства обязательно прочитайте руководство по эксплуатации. Невнимание многих специалистов к этой процедуре приводит к удивительно большому числу неточных измерений, неправильному использованию прибора. По этой причине, как правило, многие его возможности остаются плохо изучены мастером. Не забывайте также о специализированной литературе, которая дает расширенную информацию о способах применения контрольно-измерительной аппаратуры и правилах ее использования.

В течение многих лет вольтоммиллиамперметр (ампервольтомметр) был очень популярным переносным прибором (рис. 2.1).

Рис. 2.1. Ампервольтомметр

Этот аналоговый прибор идеален для измерений меняющихся величин, что является сложной задачей для цифровых приборов. Многие специалисты по поиску неисправностей, особенно работающие в области промышленной электрики, предпочитают наблюдать движения стрелки такого прибора, а не «бегающие» цифровые показания. В современные ампервольтомметры встроены схемы защиты прибора на основе предохранителей и диодов.

Одним из недостатков вольтомметров является то, что импеданс прибора при определенных условиях может дополнительно нагрузить схему и повлиять на измерения напряжения. Поэтому результаты иногда бывают неточны. Минимальная погрешность, как правило, не влияет на итоговые показатели оборудования промышленной электрики, но в значительной степени определяет диагностику электронных схем.

Мультиметр на полевых транзисторах не создает дополнительную нагрузку за счет своего высокого входного импеданса и наличия стабилизированного источника питания. Этот измерительный прибор представляет собой переносное многофункциональное устройство, которое используется для технического обслуживания аппаратуры в самых разных областях.

Цифровой мультиметр является, наверное, самым популярным среди специалистов, чья деятельность требует очень высокой точности, например, в лабораторных условиях и при работе с цифровой техникой (рис. 2.2).

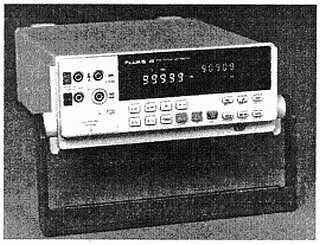

Рис. 2.2. Цифровой мультиметр с двойным дисплеем

Этот прибор использует схемы, которые формируют показания в цифровом виде с помощью светодиодных знакосинтезирующих индикаторов. Более сложные устройства такого типа используют графические экраны, формирующие изображения подобно осциллографу.

Высокоэффективный цифровой мультиметр снабжен многофункциональным флуоресцентным двойным дисплеем на 5 разрядов с возможностью выбора диапазонов измерений и точности. Например, пользователь может наблюдать два параметра сигнала в одной точке, снимая показания последовательно и одновременно. Это позволяет специалисту повысить гибкость оценки ситуации в применениях, которые требуют двух раздельных измерений одного и того же сигнала. Цифровой мультиметр обычно выполняется в виде переносного прибора со стандартными заменяемыми батареями. Некоторые устройства имеют интерфейс связи с персональным компьютером для автоматической записи результатов работы. Все эти преимущества, а также высокая точность делают этот контрольно-измерительный прибор очень популярным при проверке цифрового оборудования в стационарных условиях.
