♦ измеритель напряженности поля;

♦ сетевой анализатор;

♦ набор для поиска неисправностей логических устройств.

Тестеры транзисторов представляют собой очень точные приборы контроля исправности диодов и транзисторов. Они также могут проверить характеристики этих компонентов, как в схеме так и вне ее, позволяют измерять ток утечки и коэффициент усиления по току транзисторов и автоматически идентифицировать эмиттер, коллектор и базу (рис. 2.5).

Рис. 2.5. Тестер транзисторов

Эти устройства контроля часто являются многоцелевыми приборами со звуковой и визуальной индикацией. Когда транзистор находится вне схемы, можно измерить ток утечки. Для этих приборов используются гибкие пробники с зажимами и штыревыми контактами, обеспечивающими быстрые и удобные измерения. Их можно также легко использовать при работе с транзисторами, установленными на печатные платы.

Тестеры конденсаторов проверяют качество элементов электрической цепи, как в схеме, так и вне ее, что позволяет ускорить поиск неисправностей. Эти приборы определяют характеристики неизвестных конденсаторов. Кроме того можно установить величину коэффициента мощности, утечку, обрыв; другие дефекты. Имейте в виду, что истинную емкость конденсатора можно правильно измерить только тогда, когда он находится вне схемы.

Тестеры — очень чувствительные приборы, и могут регистрировать даже очень маленькую утечку. Проверяя электролитические конденсаторы, в отличие от других типов, важно измерить их коэффициент мощности. Запомните, что нельзя касаться выводов тестера при включенном напряжении! Это может вызвать сильный удар током.

Частотомеры используются для измерения временных параметров сигналов в герцах (ГЦ) электронных устройств. Они нередко используются при регулировке частоты радиоприемников и передатчиков и порой необходимы при исследованиях и экспериментах. Обычно эти устройства обладают автоматическим запуском, высокостабильным таймером, входной защитой от превышения напряжения, и могут быть выполнены в виде переносных устройств. Большинство частотомеров работают в диапазоне 10 Гц до 100 МГц и до 1,3 ГГц. Некоторые из них имеют наборы дополнительных приспособлений, например термостатированный кварцевый генератор для обеспечения температурной стабильности измерений, а также возможность записи и хранения результатов измерений (рис. 2.6).

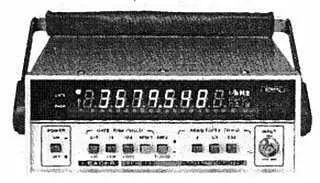

Рис. 2.6. Частотомер

Существуют различные типы генераторов сигналов. Низкочастотные вырабатывают сигналы в звуковом диапазоне, а высокочастотные — в радиочастотном. Оба прибора генерируют синусоидальные или прямоугольные сигналы, имеют встроенные аттенюаторы и обеспечивают выход с малыми искажениями.

Генератор шума представляет собой небольшой ручной пробник, вырабатывающий широкополосные сигналы, который удобен при налаживании радиоприемников. Он посылает сигналы в широком диапазоне (от 1 кГц до 30 МГц) звуковых и радиочастот.

Генератор меток вырабатывает смодулированный сигнал и используется для идентификации частот на амплитудно-частотной характеристике при настройке телевизионных устройств.

При настройке телеприемников также используется генератор качающейся частоты . Он вырабатывает частотно-модулированный сигнал в желаемом диапазоне.

Генератор качающейся частоты и генератор меток обычно конструктивно выполняется в виде единого устройства.

Телевизионные генераторы, как правило, имеют большую ширину полосы качания, чем у стереоприемников с частотной модуляцией. В этих приборах нередко предусмотрен и генератор цветового сигнала, который формирует калибровочный цветовой сигнал для сведения лучей телевизора. Они обеспечивают образцовые сигналы: чистого растра, точек, сетчатого поля, цветовых полос, горизонтальных и вертикальных линий.

Прибор, который используется при настройке и ремонте телевизионного и стереоприемного оборудования и обеспечивает режим модуляции нескольких каналов, называется генератор сигнала ТВ/стерео (рис. 2.7).

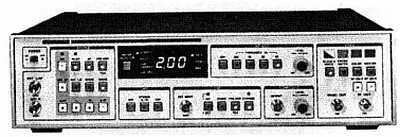

Рис. 2.7. Генератор ТВ/стерео сигналов

Используя генераторы сигналов, необходимо предпринять некоторые меры предосторожности.

Прибор должен быть надлежащим образом заземлен, то же касается и других контрольно-измерительных устройств — осциллографа и мультиметра, иначе это может обернуться неточными измерениями. Меняйте положение точки заземления каждый раз. когда вы перемещаете пробник в другую точку при отслеживании видео, радиочастотных или импульсных сигналов. Помните, что выходной импеданс генератора должен быть согласован со схемой. В случае ошибки может уменьшиться коэффициент усиления. Существуют специальные согласующие щупы и пробники с переменным импедансом. Также очень удобно пользоваться руководствами изготовителей по регулировке амплитуды выходного сигнала, калибровке, коэффициентами линейности, искажений. Наконец, помните, что не следует начинать перенастраивать схему до того, как вы полностью провели поиск неисправностей устройства. Исправление схемы может решить многие проблемы настройки.

Мегомметр служит для измерения сопротивления изоляции. Он используется для проверки электрического сопротивления изолятора, показывая сопротивление в соответствии с подаваемым напряжением.

Напряжение мегомметра создается с помощью встроенного электромеханического генератора с ручным приводом, батареи или источника питания.

Есть разные типы мегомметров — карманные и малогабаритные с бесколлекторными генераторами и рукояткой. Качество изолятора с точки зрения сопротивления определяется его способностью выдерживать напряжение без утечки, больше расчетной. Пробой изоляции и ухудшение ее свойств могут быть вызваны различными факторами: колебаниями температуры, коррозией, водой, вибрацией, загрязнениями и износом.

Мегомметр можно использовать для такого оборудования как двигатели, генераторы, трансформаторы, кабели, провода, переключатели, терминалы. Такие приборы также выполняются в цифровом и аналоговом варианте. Встречаются и комбинированные. Испытательное напряжение обычно составляет 50-5000 В постоянного тока (рис. 2.8).

Рис. 2.8. Мегомметр
