Оптический рефлектометр наблюдения за формой сигнала является узкоспециализированным прибором, используемым при проверке оптоволоконных сетей (рис. 2.16).

Рис. 2.16. Оптический рефлектометр

Его можно использовать при тестировании потери сигнала и нарушениях передачи в многомодовом оптоволокне. Некоторые устройства состоят одновременно из двух модулей с излучением двойной длины волны, что позволяет проводить оптическое тестирование с двойной длиной волны.

Например, прибор TFS 3031 Ranger 2 фирмы Tektronix Inc. имеет зону нечувствительности 3,5 м, регулируемый порог отражательной способности 15–60 дБ, внутреннюю память на 100 сигналов и возможность локализации конца оптоволокна на расстоянии более 175 км.

Анализатор схем, спектра и формы волнового сигнала представляет собой сложный модуль, используемый в медицинских исследованиях речи, гидроакустике, сонарах, анализе машин с вращательным движением, структурном анализе. Этот прибор оцифровывает сигнал при считывании формы волны с точностью до 3,5 млн. точек и анализирует спектр в динамическом диапазоне до 90 дБ (рис. 2.17).

Рис. 2.17. Анализатор схем, спектра и формы волнового сигнала

Диагностический комплекс для поиска неисправностей логических устройств позволяет проводить статическое, динамическое и многоконтактное тестирование ИС. Такие приборы могут быть очень удобными и эффективными при локализации дефектов (рис. 2.18).

Рис. 2.18. Набор для поиска неисправностей цифровых логических устройств

Другой тип логического анализатора показан на рис. 2.19. Это сверхскоростной прибор для решения сложных системных проблем.

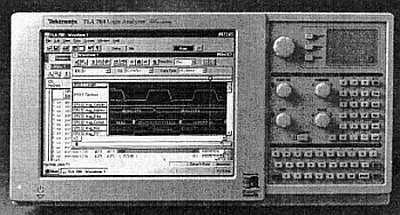

Рис. 2.19. Логический анализатор

Он позволяет стробировать любые входные сигналы с частотой 2 ГГц, обрабатывает информацию в реальном масштабе времени и запускается без потерь важных данных о переменных характеристиках сигнала. Эти приборы совместимы со стандартными устройствами plug-and-play, полностью совместимы при переносе с одного главного компьютера на другой, поддерживают многие типы микропроцессоров и обеспечивают одновременный анализ состояния и временных характеристик, используя те же пробники.

Существует несколько типов калибровочных приборов, используемых при поиске неисправностей и техническом обслуживании.

Многофункциональный калибратор измеряет температуру, давление, напряжение, ток и сопротивление. Он снабжен:

♦ двухстрочным алфавитно-цифровым жидкокристаллическим дисплеем с подсветкой, который способен демонстрировать входные и выходные значения измеряемых величин;

♦ памятью для хранения программ эмуляции;

♦ цифровым выходом;

♦ программно-аппаратным интерфейсом RSA 232 (рис. 2.20).

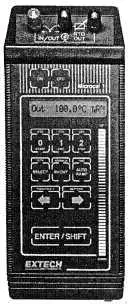

Рис. 2.20. Многофункциональный калибратор

Все контрольно-измерительные приборы поставляются с тем или иным типом пробника или щупа. Однако очень важно, чтобы специалист сделал правильный выбор в соответствии с устройством, с которым он намеревается работать.

Дешевые пробники могут состоять только из одного провода с контактом или простой схемы RC:

♦ пробники с аттенюатором 10:1 наиболее распространены:

♦ активные пробники напряжения имеют более сложное внутреннее устройство, например каскады на полевых транзисторах для измерения в схемах, которые требуют минимальной нагрузки, вызванной подключением прибора; специальных уровней логического напряжения и высокоскоростного анализа в цифровых цепях;

♦ пассивные пробники напряжения, не содержащие активные элементы, применяются в аналоговых и цифровых устройствах общего назначения;

♦ осциллографы используют множество тестовых пробников.

В других случаях могут использоваться пробники со средствами переключения диапазонов, автоматической компенсацией показаний электронно-лучевой трубки, демодуляторами, низкой емкостью, высоким напряжением и импедансом.

Каждый специалист должен иметь набор проводов с зажимами, защелок, зажимов типа «крокодил» для временных соединений и перемычек при работе с неисправными компонентами. К числу других приспособлений относятся миниатюрные бокорезы, плоскогубцы, торцевые гаечные ключи для шестигранных соединений, ключи для шпонок, увеличительные стекла и пинцеты.

Выберите правильный ответ:

1. Какой измерительный прибор имеет интерфейс с персональным компьютером и обычно используется для очень точных измерений в лабораторных условиях:

а) TVM;

б) ампервольтомметр;

в) VTVM;

г) ампервольтомметр на полевых транзисторах;

д) цифровой мультиметр.

2. Осциллограф широко используется для измерения:

а) напряжения в системах дистанционного управления;

б) среднего напряжения;

в) эффективного напряжения;

г) размаха напряжения;

д) ничего из перечисленного.

3. Регулятор, который настраивает частоту горизонтальной развертки осциллографа:

а) усиление по горизонтали;

б) регулятор по оси Z;

в) аттенюатор;

г) выбор синхронизации;

д) управление разверткой.

4. Необходимый пробник, который обычно используется с осциллографом при измерении в цепях с высокой частотой или высоким импедансом:

а) пробник с детектором;

б) пробник с малой емкостью;

в) делитель напряжения;

г) пробник с генератором шума;

д) ничего из перечисленного.

5. Регулировка высоты сигнала на экране осциллографа производится с помощью:

а) управления разверткой;

б) регулятора по оси Z;

в) выбора синхронизации;

г) усиления по горизонтали;

д) усиления по вертикали.

6. Для проверки ротора на короткое замыкание часто используется:

а) ампервольтомметр;

б) VTVM;

в) мегомметр;

г) устройство проверки обмоток;

д) ничего из перечисленного.

7. Измерительный прибор для проверки сопротивления изоляции называется:

а) тестер транзисторов;

б) индикатор напряжения;
