г) схему с программируемой логикой.

26. Одной из наиболее типичных проблем программируемых устройств управления являются:

а) ошибки соединений;

б) неисправности в линии питания;

в) неправильная работа двигателя;

г) все перечисленное.

27. Никогда не следует проверять двигатель, соединенный с программируемым устройством управления с помощью:

а) мегомметра;

б) омметра;

в) тахометра;

г) осциллографа.

28. Ручной тестовый инструмент для проверки выходных сигналов контролера это:

а) амперметр с зажимами;

б) мегомметр;

в) тахометр:

г) осциллограф.

29. Если реле перегрузки программируемого устройства управления размыкается, то рекомендуется проверить двигатель на:

а) замыкание на землю.

б) обрыв;

в) короткое замыкание;

г) все перечисленное.

30. Обычно для обслуживания большинства программируемых контроллеров изготовитель поставляет:

а) устройство управления для замены;

б) тестовые инструменты;

в) руководство по поиску неисправностей;

г) ничего из перечисленного.

1. Перечислите основные функции устройства управления двигателем.

2. Расскажите об основах теории прерывателя цепи.

3. Что такое тумблер?

4. Каковы преимущества магнитного пускателя по сравнению с ручным пускателем?

5. Опишите характеристики магнитного пускателя.

6. Что такое концевой выключатель?

7. Расскажите о теории работы термореле перегрузки на основе плавящегося сплава.

8. Расскажите о теории работы биметаллического термореле перегрузки.

9. Расскажите о теории работы магнитного реле перегрузки.

10. Что такое пневматический таймер?

11. Как проверять реле?

12. Перечислите различные методы проверки трансформатора.

13. Какова правильная техника чистки катушек?

14. Какова может быть неисправность двигателя, который вращается с половинной скоростью?

15. Перечислите различные типы шума от двигателя и устройства управления двигателем. Каковы причины шума?

16. Что такое экранирующая катушка?

17. Дайте определение термина «толчковый режим».

18. Дайте определение термина «торможение противотоком».

19. Почему при операциях управления двигателем часто используется низкое управляющее напряжение?

20. Расскажите о техническом обслуживании и сервисе управляющих контактов двигателя.

21. Что такое электронный привод?

22. Что такое программируемое устройство управления?

23. Перечислите функции электронного привода.

24. Перечислите различные дефекты, которые индицируются на цифровом дисплее электронного привода.

25. Перечислите различные характеристики программируемого устройства управления.

26. Расскажите о типичных неисправностях программируемых устройств управления.

27. Почему специалист по поиску неисправностей никогда не должен использовать мегомметр для проверки двигателя, если он соединен с программируемым устройством управления?

28. Перечислите типичные тестовые инструменты для проверки программируемых устройств управления.

29. Перечислите типичные проблемы, связанные с электронными приводами и программируемыми устройствами управления.

30. Что следует проверить с помощью приборов, если электродвигатель с электронным приводом не запускается?

Электропроводка предоставляет среду, посредством которой энергия передается к электрическим двигателям, устройствам управления, другому электрическому и электронному оборудованию. В этой главе даются общие сведения о проводке бытового и промышленного назначения, а также представлена методика поиска неисправностей. Кроме того, рассмотрены процедуры проверки и ремонта систем телевизионных кабельных сетей и систем освещения бытового и промышленного назначения.

Большинство схем электропроводки состоит из четырех основных частей:

♦ источник питания;

♦ линия передачи;

♦ устройство управления;

♦ рабочее устройство.

Однофазные источники питания обычно содержат распределительный щит, который дает 120/240 В. Современные модели обеспечивают ток от 60 до 200 А. В распределительном щите каждая индивидуальная цепь подключена к линии с фазным напряжением и к нейтральной линии заземления (рис. 5.1).

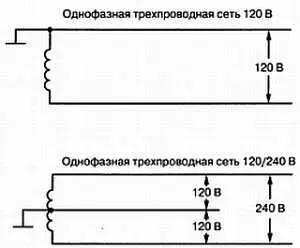

Рис. 5.1. Пример источника питания 120 и 240 В с трансформатором

На распределительном щите цепь фазы обычно выполняется из черного или красного провода, если напряжение составляет 240 В. Нейтральный провод обычно белый, а зеленый выполняет роль предохранительного приспособления и заземления. Плавкие предохранители или прерыватели защищают линию фазы от перегрузок. Нейтральная сторона почти всегда подключена к земле путем соединения этого провода с заземляющим стержнем или водопроводной трубой с холодной водой, в зависимости от местных правил (рис. 5.2).

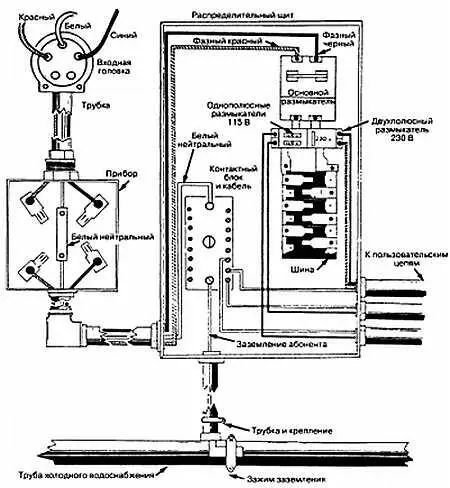

Рис. 5.2. Схема распределительного щита

Устройство, которое называется заземлением оборудования, состоит ил монтажного провода, который соединен с нейтральным выводом на распределительном щите (общая земля), с металлической приемной коробкой и третьим отверстием в розетке. Возьмем, к примеру, дрель. Она должна иметь вилку с двумя или тремя штырями и пружинящими контактами, соединенными проводом с металлическим корпусом инструмента (рис. 5.3).

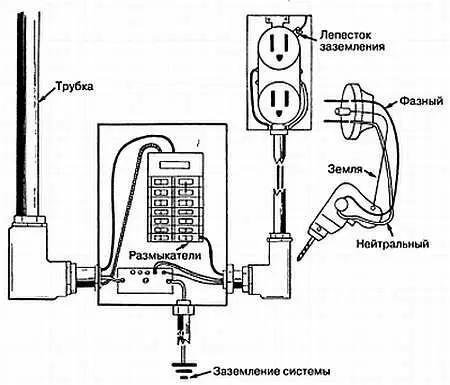

Рис. 5.3. Распределительный щит, розетка, и ручная дрель, демонстрирующие применение провода заземления

Если при работе с дрелью происходит замыкание на землю, ток пойдет не через оператора, а через этот провод заземления назад к источнику. Если защитное заземление не предусмотрено, ток с фазной линии может пойти через заземленную дрель, оператора и назад в заземление на землю (рис. 5.4).

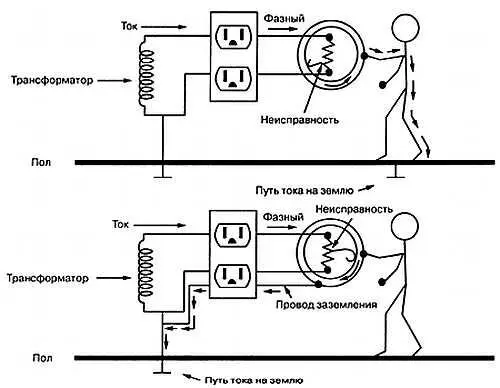

Рис. 5.4. Примеры заземленной и незаземленной схемы

Системы заземления защищают операторов и оборудование. Программируемые устройства управления и компьютеры особенно чувствительны к замыканию на землю. Приборы более подвержены замыканию на землю, если они работают в среде с высокой влажностью, например в подвалах и на расположенных под открытым небом объектах: на промышленном складе или на цокольном этаже с влажным полом оператор и оборудование в большей степени подвержены риску замыкания на землю.
