При поиске неисправностей систем электропроводки попробуйте сначала ориентироваться с помощью чувств. Если размыкатель просто сработал, но не сбросился, подумайте, что могло вызвать этот эффект. Может быть, кто-то просто включил устройство и вызвал этим перегрузку в цепи. Чувствуете ли вы необычные запахи? Откуда эти странные звуки? Проверьте систему на наличие трещин, обугленных элементов, запахов, механических поломок и т. д.

Если в системе электропроводки есть блок плавких предохранителей, проверьте основные с помощью вольтметра.

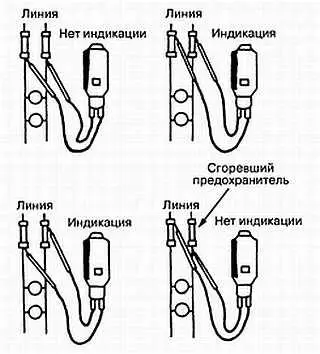

На рис. 5.12 демонстрируется метод локализации сгоревшего предохранителя в однофазной системе. Когда выводы вольтметра подключены к линии (справа вверху), по показаниям прибора мы можем видеть, что напряжение есть. Когда вольтметр подключен к контактам после плавких предохранителей (слева вверху) и нет индикации, мы знаем, что предохранитель сгорел. Последний предохранитель проверяется таким же образом.

Рис. 5.12. Проверка плавких предохранителей в однофазной системе

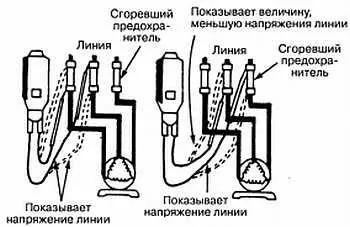

В трехфазной системе предохранители можно проверить вольтметром или омметром таким же образом, как они тестируются в однофазной системе (рис. 5.13).

Рис. 5.13. Проверка плавких предохранителей в трехфазной системе

Другим прибором, который часто используется для проверки после завершения установки бытовой проводки, является тестер розеток (рис. 5.14). Он индицирует типичные неисправности цепей: обрыв фазы, обрыв нейтрального проводника, фазный и нейтральный провода перепутаны, изменение порядка подключения фаз.

Рис. 5.14. Тестер розеток

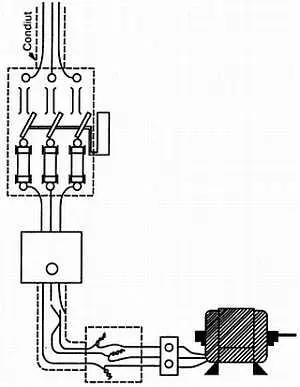

Обычными неисправностями в промышленных электросетях являются короткие замыкания и обрыв провода, а также замыкание провода на металлическую оболочку (трубку). Используя рис. 5.15 в качестве примера типичной промышленной цепи, мы рассмотрим поэтапную процедуру поиска неисправностей.

Рис. 5.15. Типовая промышленная электросеть

Проверьте:

1. Подачу питания с линии на основной распределительный щит.

2. Наличие грязи, плохого прижима контактов или сгоревших предохранителей. Качество блока размыкателей: нет ли там изношенных или подвергшихся коррозии ножей, дефектных плавких предохранителей, неправильно работающих приводных механизмов.

3. Устройство управления двигателем и провода, ведущие к устройству и от него. На слабые, ненадежные контакты, грязь, масло, закороченные обмотки и т. д.

4. Непрерывность цепи от блока размыкателей до устройства управления двигателем с помощью омметра. Если в устройстве управления двигателем есть напряжение и оно работает правильно при подаче питания, мы можем точно сказать, что дефект должен находиться между устройством управления и двигателем.

5. Проводку между устройством управления двигателем и распределительной коробкой на обрыв в схеме, короткое замыкание или замыкание на землю. В нашем примере мы обнаружили, что провода в трубке имеют обрыв и замкнуты на трубку.

6. Соединительную коробку, на слабые соединения, соединительные клеммы, зажимы провода внутри коробки и т. д. на наличие влаги, грязи, масла.

7. После восстановления, исправность линии между распределительной коробкой и электродвигателем.

8. Действие кнопочного переключателя и двигателя.

Таким простым и логичным способом мы можем выявить неисправность.

Помните, что если кабель вызывает сгорание предохранителей или срабатывание размыкателя без нагрузки, а все устройства управления были проверены, значит, кабель закорочен.

В таком случае лучше воспользоваться преимуществами, которые дает трубка. Старые закороченные провода можно легко вытянуть из нес и вставить другие, используя моток гибкой стальной проволоки. Если неметаллический кабель требует замены, то, вероятно, сделать это будет сложно, не вскрывая стены, если вообще возможно. Вытаскивая неметаллический поврежденный кабель, прикрепите к нему новый и тяните его внутрь, по мере того, как вытягиваете старый. Трубка также механически прочнее и лучше защищает медный провод. Именно поэтому вся наружная проводка должна выполняться с применением трубок.

Если в цепи используется устройство защитного отключения, то необходимо проследить все ответвления, проверив их на наличие влаги и/или короткозамкнутые или замкнутые на землю провода. Основное преимущество прерывателей защитного отключения заключается в том, что они могут спасти жизни и предотвратить травму за счет автоматического отключения подачи энергии. Они могут сработать под воздействием влажности различного происхождения — и это их недостаток. Например, очень часто прерыватель срабатывает в жаркую, дождливую погоду или во время ливня, хотя никакой угрозы не возникло. Другой недостаток заключается в том, что даже если прерыватель сработал, через него может пройти выброс напряжения (пусть даже длительностью в микросекунды), который может нанести удар человеку, в результате существенно возрастает риск травмы. Это может быть особенно опасно для того, кто работает на высоко расположенной подставке. Другой защитный прибор, в сочетании с изолирующим трансформатором, может устранить этот недостаток прерывателя замыкания на землю.

Для проверки сопротивления изоляции трехфазных распределительных кабелей можно использовать мегомметр. Тестируйте провода по очереди, подключая мегомметр к одной линии, соединив и связав две другие вместе и заземлив их (рис. 5.16). Сравните показания омметра с требованиями стандарта кабеля, зависящими от его размера, длины и условий работы.

Рис. 5.16.Проверка сопротивления изоляции с помощью омметра

Кроме ремонта кабеля, может потребоваться замена или восстановление механически поврежденной или обуглившейся изоляции. Эта ситуация наиболее часто встречается, когда в наличии нет конкретного изолятора.

Другой способ поиска неисправностей систем проводки заключается в поочередном отключении секций цепи. С использованием мегомметра или омметра отследите прохождение сигнала в системе от точки к точке, отсоединяя по одной части схемы по очереди, до тех пор, пока не обнаружите короткое замыкание, обрыв или замыкание на землю (рис. 5.17).
